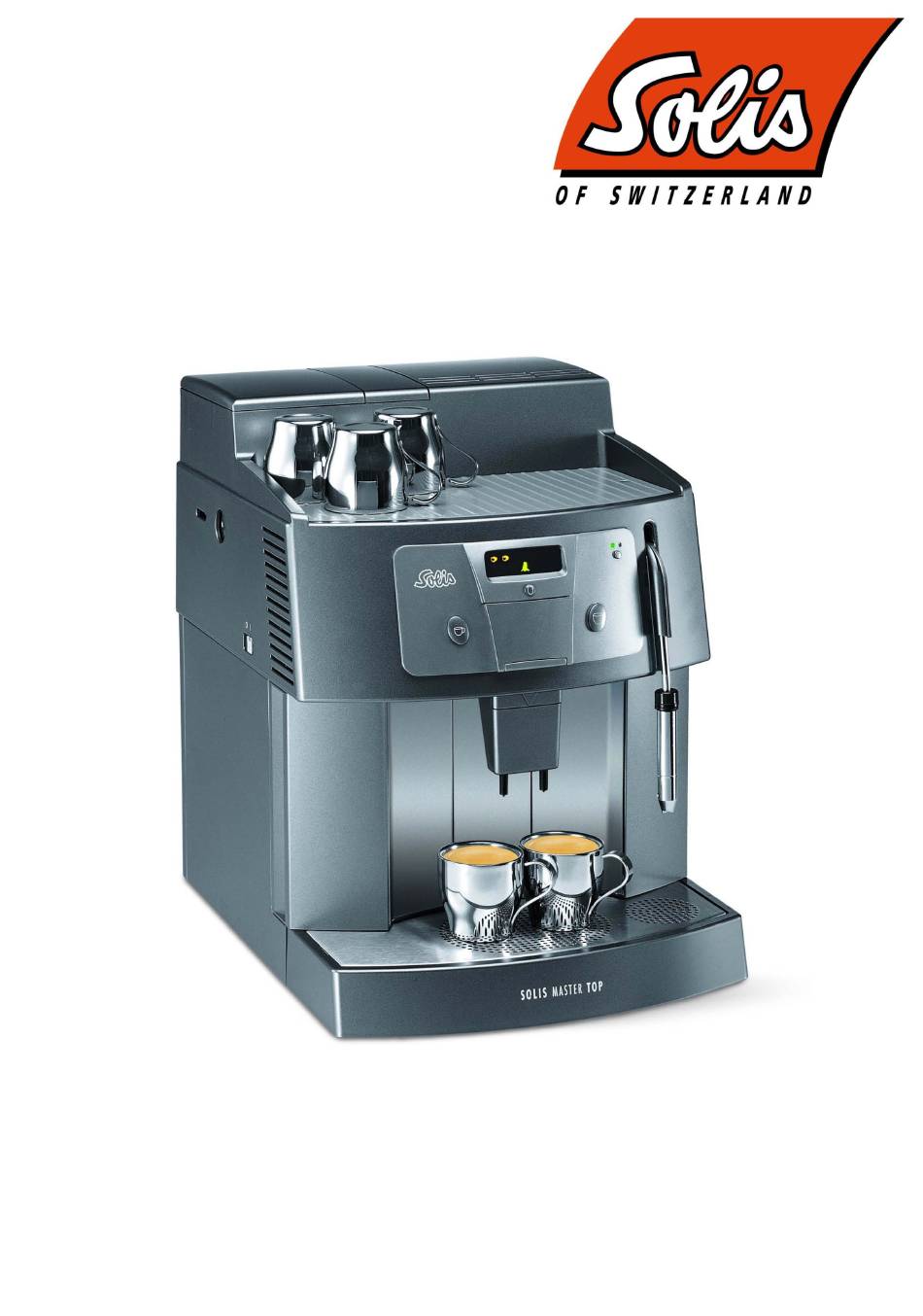

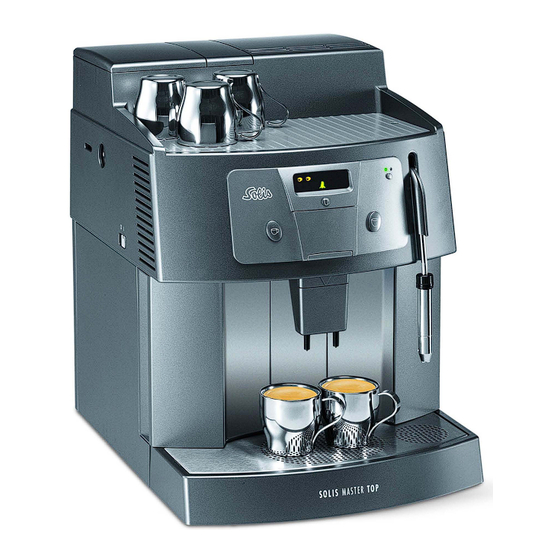

- Page 1 SOLIS MASTER TOP Technische Dokumentation (Deutsch)
- Page 2 Indication de pannes special Special default indicator Serviceprogramm Windows Interface programme de service Interface program Festwasseranschluss Raccordement d'eau fixe Fixed connection to water supply SOLIS Ltd SOLIS MASTER TOP Page 1 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 3 Drawing 1 / Zeichnung 1 / Planche 1 SOLIS Ltd SOLIS MASTER TOP Page 2 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 4 3626.67 Pt-Schrauben KA 40x14 screw 3627.97 Abdichtung Tassenblech garniture etache p. tasse seal to cup cover 3622.72 Haube blau Master Top capot bleu Master Top tophood blue Master Top 3622.74 Haube grau Master Top capot gris Master Top tophood grey Master Top 3622.75 Haube silber Master Top...
- Page 5 3620.74 Printträger links support de plaquette gauche printholder left 3620.75 Printträger rechts support de plaquette droite printholder right SOLIS Ltd SOLIS MASTER TOP Page 4 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 6 Drawing 3 / Zeichnung 3 / Planche 3 SOLIS Ltd SOLIS MASTER TOP Page 5 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 7 4/2.5x400 pipe 4/2.5x400 3621.38 Teflonschlauch tuyau tube 3621.20 Anschluss Legris raccord legris connection 3621.28 Magnetspule 28,5 Volt bobine coil to valve SOLIS Ltd SOLIS MASTER TOP Page 6 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 8 Inox 3623.07 Klixon clixon klixon 3621.52 Dichtring joint d'etancheite sealing ring 3623.08 Anschluss Legris raccord legris legris connection SOLIS Ltd SOLIS MASTER TOP Page 7 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 9 Inox 3623.07 Klixon clixon klixon 3621.52 Dichtring joint d'etancheite sealing ring 3623.60 Sonde komplett sonde compl. sonde compl SOLIS Ltd SOLIS MASTER TOP Page 8 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 10 3624.43 Senkschraube M5 x 8 vis m5x8 screw M 5x8 3624.13 Mahlscheibe element broyeur fixe grinding disc fix SOLIS Ltd SOLIS MASTER TOP Page 9 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 11 Drawing 7 / Zeichnung 7 / Planche 7 SOLIS Ltd SOLIS MASTER TOP Page 10 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 12 3626.96 Alu-Achse arbre axle 3620.34 Schutzhaube Motor couverture p. moteur automat cover to motor 3625.10 Microschalter interrupteur mini. microswitch SOLIS Ltd SOLIS MASTER TOP Page 11 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 13 3625.12 Support komplett support compl. support ceramic valve 3625.17 Düse mit Rückschlagventil buse avec soupape de retenue nozzle with non-return valve SOLIS Ltd SOLIS MASTER TOP Page 12 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 14 3622.35 Reedkontakt contact reed reed contact 3621.99 Steuerung Master Top 200-230V commande Master Top 200 - 230 Volt PC-board Master Top 200 - 230 Volt 3622.00 Steuerung Solis 100-180V Commande 100 - 180 Volt PC - board 100 - 180 Volt 3622.32 Bedienpanel Master Top silber...
- Page 15 Drawing 10 / Zeichnung 10 / Planche 10 SOLIS Ltd SOLIS MASTER TOP Page 14 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 16 1040 3651.98 Feder zu Automat ( links ) ressort de guidage (à gauche ) spring for brewing assembly (left ) SOLIS Ltd SOLIS MASTER TOP Page 15 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg...
- Page 18 ( PLCC ) 1102 3629.51 Pinsel pinceau brush 1103 0528.90 Masslöffel cuiller de mesure measuring spoon 1104 0002.20 Bedienungsanleitung Master Top mode d'emploi master top manual 1105 3629.85 Multitool-Einstellknopf bouton rotatif p. moulin multitool 1106 0977.99 Cappuccino-Dampfdüse...
- Page 19 Drawing 12 / Zeichnung 12 / Planche 12 SOLIS Ltd SOLIS MASTER TOP Page 17 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 20 1228 3669.51 Blechmutter ecrou 1229 3620.82 Schraube M3x6 screw 1230 3620.77 Linsenschraube M4x12 screw 1231 3620.83 Schraube M4x20 screw SOLIS Ltd SOLIS MASTER TOP Page 18 of 36 SOLIS-House 2_drawing parts Master Top_M 30.08.05 Technik/Entwicklung CH-8152 Glattbrugg 29.08.2005/BB...
- Page 21 Ersatzteilset / Pièces détachées / Recommended Spare Part Set SOLIS MASTER TOP Draw. Pos. Part.no. Bezeichnung Deutsch Description francais Description english st/ea 3627.07 Deckel Bohnen blau couvercle cafe bleu cover beans blue 3627.09 Deckel Bohnen silber couvercle cafe argent cover beans silver 3627.13...
- Page 22 2000 3620.53 1032 Trichter entonnoir funnel 0002.20 1104 Bedienungsanleitung mode d'emploi manual 3629.85 1105 Multitool-Einstellknopf bouton rotatif p. moulin multitool SOLIS Ltd SOLIS MASTER TOP Page 20 of 36 SOLIS-House 3_Recommended Spare Part Set_M 30.08.05 CH-8152 Glattbrugg 26.08.05 bb...
- Page 23 * O-Ring und Ersatzteil für Brühgruppenservice. * O-Ring et set pour service de l’unite centrale * O-Ring and part set for brewing unit service. SOLIS Ltd SOLIS MASTER TOP Page 21 of 36 SOLIS-House 3_Recommended Spare Part Set_M 30.08.05 CH-8152 Glattbrugg 26.08.05 bb...
- Page 24 Electrical Diagram / Elektrisches Schema, SOLIS MASTER TOP Plug Coloure Stecker Farbe / Couleur Prise Bridge for heat management 100V and 120V Version jumper / Brücke/ pont Brücke für Heitzmangement Pont management du chauffage white / weiss / blanc reed switch for water resevoir / Reedschalter Wassertank...
- Page 25 Main Switch / Hauptschalter / Interrupteur principal Water boiler / Wasserboiler / Accumulateur eau chaud Transformer Primary / Transformateur Steam boiler/ Dampfboiler / Generateur vapeur SOLIS Ltd SOLIS MASTER TOP Page 23 of 36 SOLIS-House 4_Elektro Diagram_M 30.08.05 CH-8152 Glattbrugg 11.06.02 B.K.
- Page 26 PC-Board Components / Komponenten für die Steuerung MASTER TOP Part. No. Position on Board Part Type 3629.01 T3/T4/T5 N-CH Mosfet BUK 9535 3629.03 Thyristor BT 151-500R 3629.04 SI-Diode 1 N4007 3629.05 Rectifier KBU8G 3629.06 U-controll T7805CT 3629.07 Capacitor 4700uF/40V 3629.08...
- Page 28 As of version V0.29: À partir de la version V0.29: und LED Bohnen: Mühle blockiert and LED beans: Grinder is blocked et LED grains: Moulin bloqué SOLIS Ltd SOLIS MASTER TOP Page 26 of 36 SOLIS-House Störungsanzeigen 30.08.05 CH-8152 Glattbrugg 28.11.02 bb...
- Page 30 Spezielle Programmierfunktionen und Störungsanzeigen, SOLIS MASTER TOP Es sind folgende Spezialfunktionen in der Standard Software der SOLIS MASTER TOP eingebaut. Die Ausführung erfolgt bei betätigen und halten von einer oder zwei Tasten und gleichzeitigem einschalten der Maschine. • Maschine in Stand-by Modus schalten •...
- Page 31 Temperaturfühler Kaffee / Wasser: Kurzschluss oder Unterbruch Temperaturfühler Dampf: Kurzschluss oder Unterbruch Brüheinheit kann nicht positioniert werden. (Microschalter) Transistor Mühle oder Brüheinheit defekt Mühle blockiert SOLIS Ltd SOLIS MASTER TOP Page 29 of 36 SOLIS-House 6_Spezial Programmierfunktionen_M 30.08.05 12.03.01 B.K...
- Page 32 V 1.00 r0 Serviceprogramm Windows-Version, SOLIS Master TOP / PRO PC Verbindung • Verbinden Sie den 9-poligen D-sub-Stecker des lnterfacekabels, Art. -Nr. 990.05, mit der Standardschnittstelle (COM1) respektive (COM2) des PC. • Stecken Sie das Interfacekabel in den Diagnose-Stecker „X16.
- Page 33 SOLIS MASTER TOP with fixed connection to water Supply SOLIS MASTER TOP mit Festwasseranschluss SOLIS MASTER TOP avec raccordement d'eau fixe • This document belongs to the appliance. • Please note paragraph “DECALCIFYING”. (page 35) • Connector set and decalcifying hose are stored in the waste bin.
-
Page 34: Wichtiger Sicherheits Hinweis
• Original-Bedienungsanleitung SOLIS MASTER TOP • Zusatz-Bedienungsanleitung SOLIS MASTER TOP mit Festwasseranschluss WICHTIGER SICHERHEITS HINWEIS: Die SOLIS MASTER TOP mit Festwasseranschluss ist anschlussfertig vormontiert. Die Schlauchverbindung mit entsprechendem Zubehör (Anschluss-Set) ist vor Ort gemäss den nachstehend aufgeführten lnstallationsvorschriften zu montieren. Bei unsachgemässer Installation werden Garantieansprüche von der Firma SOLIS abgelehnt. - Page 35 Die Plastikabdeckung beim geräteseitigen Anschluss entfernen. Druckschlauch mit eingelegter Dichtung an das Gerät anschliessen. Netzstecker mit der Steckdose verbinden, die SOLIS MASTER TOP ist jetzt betriebs- bereit. (Bitte Original-Bedienungsanleitung Seite 8, Punkt 3.2 beachten). 2. Inbetriebnahme der SOLIS MASTER TOP Das Gerät wurde werkseitig nach eingehenden Tests entleert.
- Page 36 MASTER TOP einer autorisierten Service-Stelle, .z.B. SOLIS-Kundendienst) zu übergeben. 3. Wartung und Pflege Die Wartung und Pflege der SOLIS MASTER TOP erfolgt grundsätzlich gemäss Original- Bedienungsanleitung. 4. Einstellen der Kontrollanzeige „Gerät entkalken“ Ein Wasserhärtegrad von 7-8 dH ist die ideale Voraussetzung für eine hohe Kaffeequalität.
- Page 37 • Zusatzschlauch lösen, Blindmuffe auf Anschluss-Stück montieren und Festwasserver- bindung wieder herstellen. Wasser-Absperrhahn öffnen. • Gerät in Betrieb nehmen. Nach Kontrolle der Dichtigkeit Wassertank-Blende wieder montieren. SOLIS Ltd SOLIS MASTER TOP Page 35 of 36 SOLIS-House 8_DWA Festwasseranschluss_M 30.08.05 CH-8152 Glattbrugg...
- Page 38 Zähler für SOLIS MASTER TOP Wichtig: Diese Bedienungsanleitung ersetzt nicht die Original-Bedienungsanleitung der SOLIS MASTER TOP: 1. Tageszähler ablesen • Schlüssel drehen • gewünschte Produkttaste drücken • Produkt-Anzeige erscheint im Display • Zähler ablesen 2. Tageszähler löschen: • Schlüssel drehen •...
