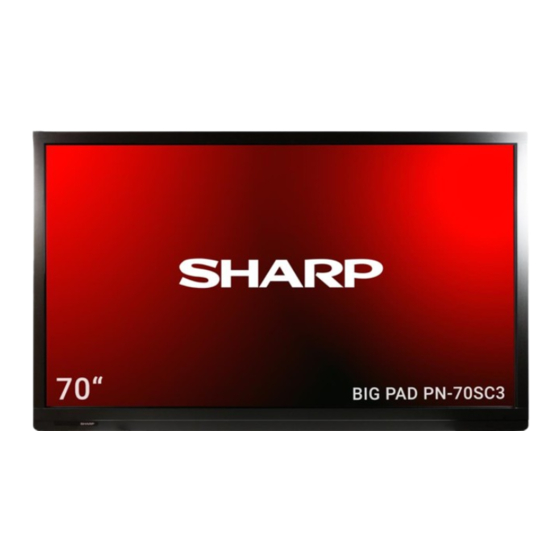

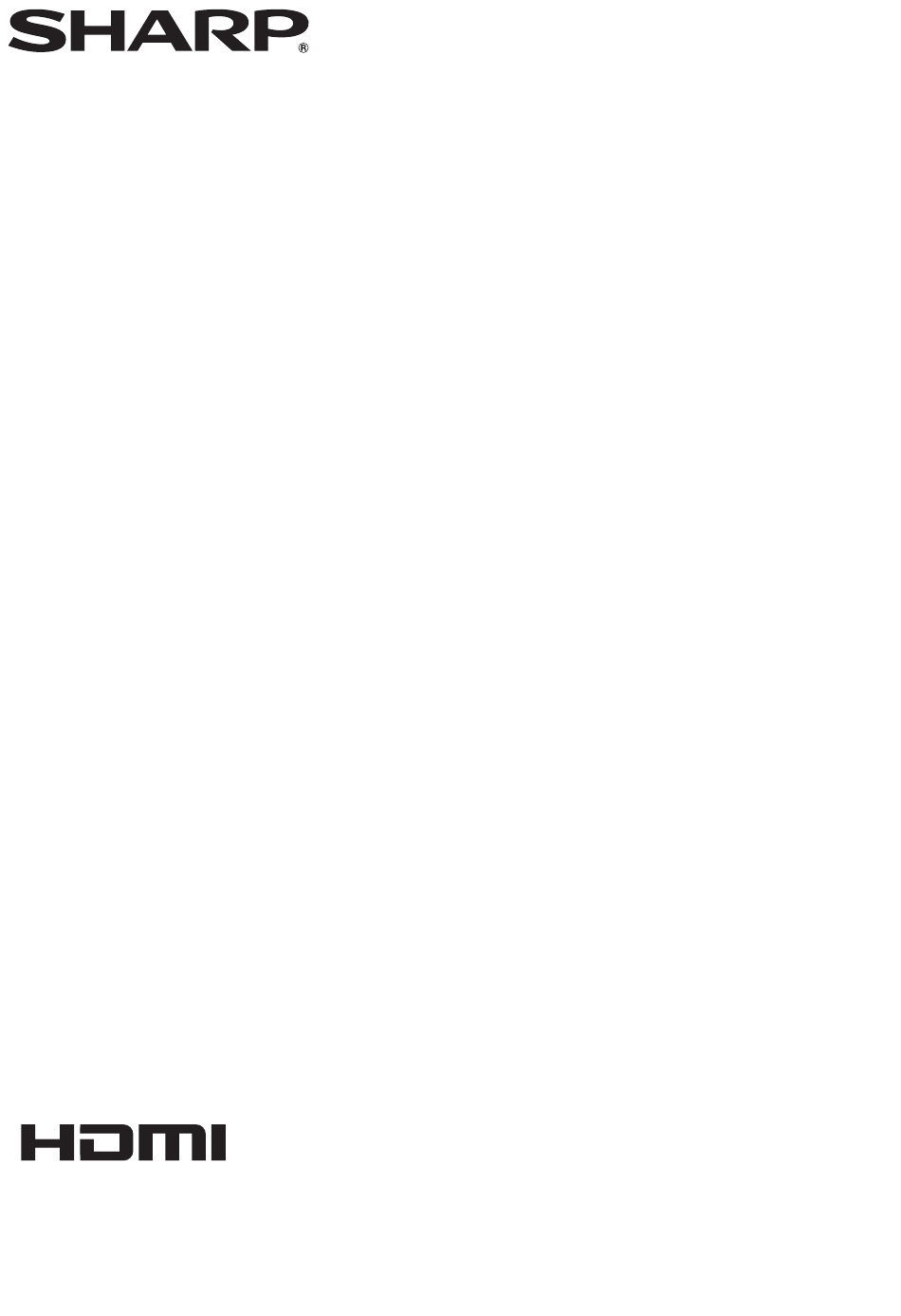

- Page 1 PN-70SC3 MONITEUR LCD MODE D’EMPLOI...
-
Page 2: Information Sur La Mise Au Rebut De Cet Équipement Et De Ses Piles
Si l’équipement a été utilisé dans le MILIEU PROFESSIONNEL, entrez s’il vous plaît en contact avec votre revendeur SHARP qui vous informera de la procédure existante. A cette fin, vous pourriez être facturé pour les dépenses résultant de cette collecte. Les petits équipements (et les faibles quantités) pourrait être collectés par votre déchèterie. Pour l’Espagne : entrez s’il vous plaît en contact avec le système de collecte établi ou votre collectivité... -
Page 3: Information Importante
INFORMATION IMPORTANTE AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE. Le symbole représenté par l’éclair à la tête en ATTENTION pointe de flèche à l’intérieur d’un triangle, est placé... -
Page 4: Cher Client
CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. PRÉCAUTIONS DE SÉCURITÉ... -
Page 5: Précautions De Sécurité (Suite)
PRÉCAUTIONS DE SÉCURITÉ (Suite) 19. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l’équipement, des salissures aux mains ou abîmer vos vêtements. Afin d’éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées : •... - Page 6 PRÉCAUTIONS DE SÉCURITÉ (Suite) AVERTISSEMENT : Pour éviter la propagation du feu, gardez toujours les bougies ou autres flammes nues à l'écart de ce produit.
-
Page 7: Conseils Et Mesures De Sécurité
- Ne frottez pas, ne grattez pas le moniteur avec un objet dur. pas d’objets lourds sur le cordon d’alimentation, ne tirez - Il faut savoir que la SHARP Corporation décline toute pas dessus et ne le pliez pas de manière excessive. De responsabilité... -
Page 8: Précautions Pour Le Montage
• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une... -
Page 9: Table Des Matières
Mise sous tension et hors tension .......17 Caractéristiques ............33 Mise sous/hors tension ..........17 Précautions pour le montage Action tactile ..............18 (À l’attention des revendeurs et techniciens SHARP) ...38 Action tactile ...............18 Stylet ................20 Autres fonctions ............20 Mises en garde ............20 Gomme ..............20... -
Page 10: Composants Fournis
CD-ROM (Utility Disk) : 1 Rallonge USB : 1 * SHARP Corporation détient les droits d’auteur du programme de l’Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société. * Pensez à votre environnement ! Ne pas jeter les piles avec les ordures ménagères, exige un traitement spécial. -
Page 11: Nomenclature
Nomenclature nVue de face 1. Capteur de télécommande (Voir à la page 16.) 4. Transmetteur/récepteur infrarouge 2. Diode d’alimentation (Voir à la page 17.) 5. Plateau (Voir à la page 38.) 3. Haut-parleurs nVue de l’arrière 6. Ouvertures de ventilation 17. - Page 12 Nomenclature nTélécommande 1. Émetteur de signal 2. Bouton POWER (alimentation) (Voir à la page 17.) 3. Bouton SOURDINE (Voir à la page 21.) 4. Boutons VOLUME +/- (Voir à la page 21.) Commande des curseurs boutons ( 5. Bouton AFFICHAGE/F1 (Voir à la page 21.) 6.
-
Page 13: Connexion De Périphériques
Connexion de périphériques 1. Borne d’entrée HDMI1 (INPUT1) Attention 2. Borne d’entrée HDMI2 (INPUT2) • Veillez à bien mettre l’appareil hors tension puis débranchez 3. Borne d’entrée HDMI3 (INPUT3) la prise de l’alimentation secteur avant de connecter ou • Utilisez un câble HDMI (conforme à la norme HDMI), en de déconnecter les câbles. -
Page 14: Raccordement Du Cordon D'alimentation
Raccordement du cordon d’alimentation Attention Vers la prise • N’utilisez pas un autre cordon d’alimentation que celui qui d’alimentation est fourni avec le moniteur. secteur • Une fois tous les branchements effectués, rebranchez le cordon d’alimentation. 1. Raccordez le cordon d’alimentation (fourni) à la borne d’entrée secteur. -
Page 15: Ajout Des Protections Des Trous De Support
Ajout des protections des trous de support Après avoir installé le moniteur, ajoutez les protections des trous. 1. Retirez la feuille de protection et appliquez la protection sur le moniteur. -
Page 16: Mise En Service De La Télécommande
Mise en service de la télécommande Mise en place des piles Portée de la télécommande 1. Appuyez doucement sur le capot et faites le glisser dans la La portée de la télécommande est d’environ 5 m et l’angle direction de la flèche. de pointage doit être à... -
Page 17: Mise Sous Tension Et Hors Tension
Mise sous tension et hors tension Attention Attention • Une fois tous les branchements effectués, mettez l’appareil • Lorsque l’appareil est mis hors et sous tension en sous tension. débranchant et rebranchant le cordon d’alimentation, ou • Mettez sous tension le moniteur d’abord avant de mettre par l’intermédiaire d’un disjoncteur, le redémarrage du sous tension l’ordinateur ou l’équipement de lecture. système peut être lent. • Même lorsque le moniteur est mis hors tension via le • Lors de la mise hors tension et de la remise sous tension, bouton POWER (alimentation), une petite quantité d’énergie attendez toujours au moins 5 secondes. Un court intervalle est consommée si le cordon d’alimentation est branché. peut entraîner un dysfonctionnement. • Pour déconnecter complètement l’alimentation électrique, retirez la fiche principale de la prise. Mise sous/hors tension nMode de fonctionnement 1. Appuyez sur le bouton POWER (alimentation) situé sur le côté... -
Page 18: Action Tactile
Action tactile Action tactile Double-cliquer Même action que le double-clic d’une souris. Touchez rapidement deux fois avec votre doigt/stylet. Les actions tactiles possibles avec ce moniteur diffèrent en fonction du système d’exploitation et de l’application. Les fonctions des actions tactiles sont également différentes. Pour plus d’informations, reportez-vous à... - Page 19 Action tactile nActions avec le doigt Glisser-déplacer Même action que glisser-déplacer avec une souris. Zoom Touchez l’écran avec votre doigt/stylet et déplacez-le sans le Fonction pour un écran gérant les agrandissements/ lever. Une fois le mouvement terminé, levez votre doigt/stylet. réductions.
-
Page 20: Stylet
Action tactile Mises en garde Rotation Utilisez cette action dans un écran qui est capable de rotation • N’utilisez pas le stylet dans un but autre que pour faire d’image. Appuyez sur le point centre de la rotation avec un fonctionner l’écran tactile. -
Page 21: Fonctionnement De Base
Fonctionnement de base Utilisation des boutons de la 4. VOLUME +/- (Réglage du volume)/Commande des curseurs Lorsque l’écran de menu n’est pas affiché, appuyer sur télécommande et du moniteur permet d’afficher le menu volume et de régler le volume. * Si vous n’appuyez sur aucun bouton pendant environ 3 n B outons du nTélécommande secondes, le menu de volume disparaît automatiquement. - Page 22 Fonctionnement de base nChangement de format de l’image Même quand la dimension de l’écran a changé, l’affichage peut rester le même selon le signal d’entrée. UNDERSCAN Dot by Dot INPUT SIGNAL WIDE <LARGE> NORMAL <SOUS-BALAYAGE> <PT PAR PT> Format vidéo 16:9 1920×1080, Affiche une image qui Affiche l’image en...
-
Page 23: Options De Menu
Options de menu Affichage de l’écran de menu Conseils • Le menu va différer en fonction du mode d’entrée. Le réglage de la vidéo et du son et les réglages des différentes fonctions sont activés. Cette section décrit la manière d’utiliser les options de menu. Voir les pages 24 à 26 pour les détails de chacune des options de menu. -
Page 24: Détails Des Options De Menu
Options de menu Détails des options de menu Le menu va différer en fonction du mode d’entrée. ■ PICTURE <IMAGE> PICTURE MODE <MODE IMAGE> Les paramètres vidéo et audio peuvent être modifiés en fonction du type d’image, selon qu’il s’agit d’un film ou d’une image du moniteur d’ordinateur par exemple. - Page 25 Options de menu ■ AUDIO AUDIO SETTINGS <RÉGLAGES SON> Réglez selon le mode image actuellement sélectionné. TREBLE <AIGUS> Règle le volume des aigus. BASS <GRAVES> Règle le volume des graves. BALANCE Règle l’équilibre des sons entre la droite et la gauche. RESET Restaure les valeurs des options du menu AUDIO du mode image actuellement sélectionné...
- Page 26 Options de menu ■ OTHERS <AUTRES> AUDIO OUTPUT <SORTIE AUDIO> Pour une sortie audio qui autorise le réglage du volume, sélectionnez les haut-parleurs intégrés ou la borne de sortie audio. FIXED <FIXE> ... Vous pouvez régler le volume des haut-parleurs. Le volume de la borne de sortie audio est fixe et ne peut pas être réglé.
-
Page 27: Réglages Pour L'affichage D'écran De Pc
Options de menu Réglages pour l’affichage d’écran de PC nRéglage automatique Quand vous utilisez PC (INPUT6) pour afficher un écran d’ordinateur pour la première fois, ou quand vous changez le réglage de l’ordinateur, utilisez le réglage automatique de l’écran. 1. Commutez l’entrée sur PC et affichez la mire de réglage. -
Page 28: Menu Réglage Des Restrictions Des Fonctions (Function )
Menu réglage des restrictions des fonctions (FUNCTION <FONCTION>) Vous pouvez limiter les opérations. SIZE 1. Maintenez enfoncé jusqu’à ce que ’’F’’ apparaisse à gauche de l’écran. 2. Pendant que ’’F’’ apparaît, appuyez sur et sur dans cet ordre. FUNCTION POWER BUTTON LOCK [OFF RC LOCK [OFF... -
Page 29: Commande Du Moniteur Par Un Pc (Rs-232C)
Commande du moniteur par un PC (RS-232C) Vous pouvez commander ce moniteur à partir d’un PC via le La valeur actuelle peut être renvoyée en utilisant un “????” ou câble RS-232C (port COM) sur le PC. “? ” comme paramètre. Exemple : Raccordement d’un PC Du PC au moniteur (Quel est le... -
Page 30: Tableau Des Commandes Rs-232C
Commande du moniteur par un PC (RS-232C) Tableau des commandes RS-232C Comment lire le tableau des commandes Commande : Champ commande (Voir à la page 29.) Paramètre : Champ paramètre (Voir à la page 29.) Saisit le nombre entre parenthèses dans les paramètres Saisit une espace Conseils • En mode veille, la seule commande utilisée est Commande d’alimentation. -
Page 31: Dépannage
• Le matériel a un problème. Mettez hors tension le moniteur La vidéo provenant de la borne d’entrée HDMI ne s’affiche et demandez à votre revendeur SHARP la réparation. pas correctement. • Le câble HDMI utilisé est-il conforme à la norme HDMI ? La diode d’alimentation clignote en vert. - Page 32 - La température interne s’élève rapidement si la poussière s’accumule à l’intérieur du moniteur ou autour des ouvertures de ventilation. Dépoussiérez le moniteur autant que possible. Demandez à un revendeur SHARP de quelle manière la poussière intérieure peut être éliminée.
-
Page 33: Caractéristiques
ON: 23 W ou moins. SHARP se réserve le droit d’apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils afin d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères... - Page 34 Lors du montage du moniteur, assurez-vous d’utiliser un support de montage mural qui soit conforme à la méthode de montage compatible avec VESA. SHARP recommande l’utilisation des vis M6 et de les serrer. Remarquez que la profondeur des trous des vis du moniteur est de 10 mm. Relâcher le montage peut causer la chute du produit, entraînant des blessures sérieuses pour les personnes aussi bien que des dommages au produit.
- Page 35 Caractéristiques nDDC (plug and play) Le moniteur supporte la norme VESA DDC (Display Data Channel). DDC est une norme de signal pour le système prêt à l’emploi (plug and play) entre des moniteurs et des ordinateurs. Des informations telles que la résolution ou d’autres paramètres sont échangées entre le moniteur et l’ordinateur. Cette fonction peut être utilisée si l’ordinateur supporte la norme DDC et s’il est configuré...
- Page 36 Caractéristiques nTableau des fréquences de signaux compatibles (AV) Résolution de l’écran Fréquence HDMI Composant 1920 × 1080p 24Hz 50Hz 59,94Hz 60Hz 1920 × 1080i 50Hz 59,94Hz 60Hz 1280 × 720p 50Hz 59,94Hz 60Hz 720 × 576p 50Hz Oui* 720 × 480p 59,94Hz Oui* 60Hz...
-
Page 37: Broches De La Borne D'entrée D-Sub
Caractéristiques Broches de la borne d’entrée D-sub Broches de la borne d’entrée HDMI (Mini D-sub à 15 broches) (Connecteur HDMI Fonction Fonction Fonction Fonction TMDS donnée 2+ TMDS horloge blindage Entrée du signal vidéo rouge +5 V TMDS données 2 blindages TMDS horloge- Entrée du signal vidéo vert MASSE... -
Page 38: Précautions Pour Le Montage (À L'attention Des Revendeurs Et Techniciens Sharp)
Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) • L’installation, le démontage ou le déplacement du moniteur doit être fait par 3 personnes ou plus. • Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur. - Page 39 PN-70SC3 M FR15E(1)
