Rep
Référence
1a
760 000 001
1b
760 000 016
2
760 000 002
3
760 000 003
4a
760 000 004
4b
760 000 011
5
935 104 100
6
760 000 005
7
760 000 006
8
908 006 620
9
705 204 404
10
900 020 012
11
907 204 050
12a
760 000 007
12b
760 000 015
13
760 000 008
14
760 000 009
15
905 712 114
16
900 012 014
17
902 712 112
18
760 000 010
19
906 906 205
20
924 116 205
21
924 126 205
22
906 052 000
23
905 210 000
24
901 010 020
25
910 006 000
26
901 010 025
27
905 110 000
Manuel HF600-700 et DUO

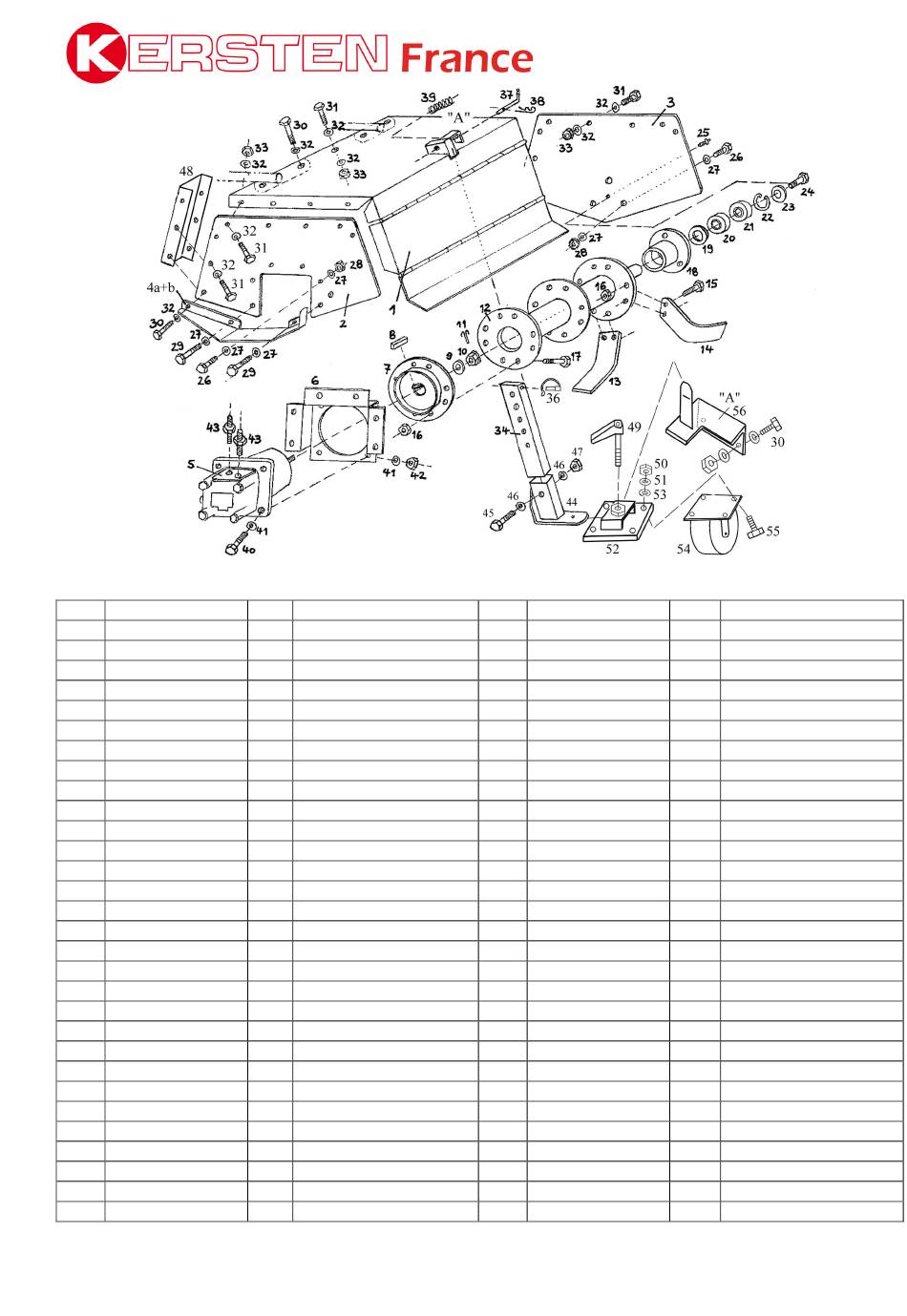

Eclaté 3 Fraise HF600/700
Qté
Désignation
1
Carter- HF600
Carter- HF700
1
Côté droit carter
1
Côté gauche carter
1
Protection moteur droit
Protection moteur gauche
1
Moteur hydraulique
1
Support moteur
1
Flasque
1
Clavette
1
Rondelle 20x44x4
1
Ecrou à créneau M20
1
Goupille 4x50
1
Arbre de fraise HF600
1
Arbre de fraise HF700
6
Couteau de fraise, droit
6
Couteau de fraise, gauche
16
Vis ½" x 1¼"
24
Ecrou ½"
8
Vis ½" x 1½"
1
Moyeu
1
Rondelle nylon
1
Roulement
1
Roulement
1
Circlip
1
Rondelle large
1
Vis
1
Graisseur
8
Vis
20
Rondelle
Rep
Référence
28
900 010 002
29
901 010 030
30
901 008 030
31
901 008 025
32
905 108 000
33
900 008 002
34
760 000 031
35
907 310 040
36
907 195 000
37
760 000 013
38
907 002 000
39
909 100 189
40
901 012 040
41
905 112 000
42
900 012 002
43
931 071 512
44
760 000 029
45
901 012 050
46
905 112 000
47
900 012 002
48
760 000 019
49
941 200 103
50
900 008 001
51
905 008 000
52
760 000 045
53
905 108 000
54
926 302 135
55
901 008 025
56
760 000 046
Page 17 / 21
KF2220 MM FR ED4 rev 1
Qté
Désignation
10
Ecrou frein
2
Vis
5
Vis
17+6
Vis (pour Pos. 48)
42
Rondelle
21
Ecrou frein
1
Béquille
1
Goupille
1
Clip sécurité 9,5
1
Goupille
1
Goupille béta
1
Ressort
4
Vis
8
Rondelle
4
Ecrou frein
2
Adapter
1
Pied
1
Vis
2
Rondelle
1
Ecrou frein
2
Tôle support (HF700)
1
verrou
4
Ecrou
4
Rondelle frein
1
Support roulette
4
Rondelle
1
Roulette complète
4
Vis
1
Appui
