Notice de montage et d'utilisation
FR
CHAPITRE 4
RACCORDEMENT
ÉLECTRIQUE
m
DANGER
Fig. 5
F
détection
de fumée
-
24V DC
+
+
Unité
d'évaluation
853
84
001 SS-110
7 17.09.19
Détecteur de fumées en gaine – RMK
4.0 Raccordement électrique
m Avant tous travaux d'installation veiller à ce que l'appareil soit hors tension et
protégé contre tout redémarrage intempestif !
Les raccordements électriques et les mises en service électroniques ne doivent
être effectués que par des électriciens qualifiés, et selon le schéma de raccor-
dement.
Les normes, les règles de sécurité (par exemple DIN VDE 0100) et les conditions
techniques de raccordement des entreprises de fourniture d'énergie doivent être
respectées !
Le câble de raccordement est acheminé à travers le presse-étoupe inclu. Ensuite, le dé-
tecteur de fumée optique est vissé dans le conduit de ventilation puis, la tige d'aspiration
est insérée.
Un test fonctionnel doit être effectué en utilisant un gaz de test (aérosol) !

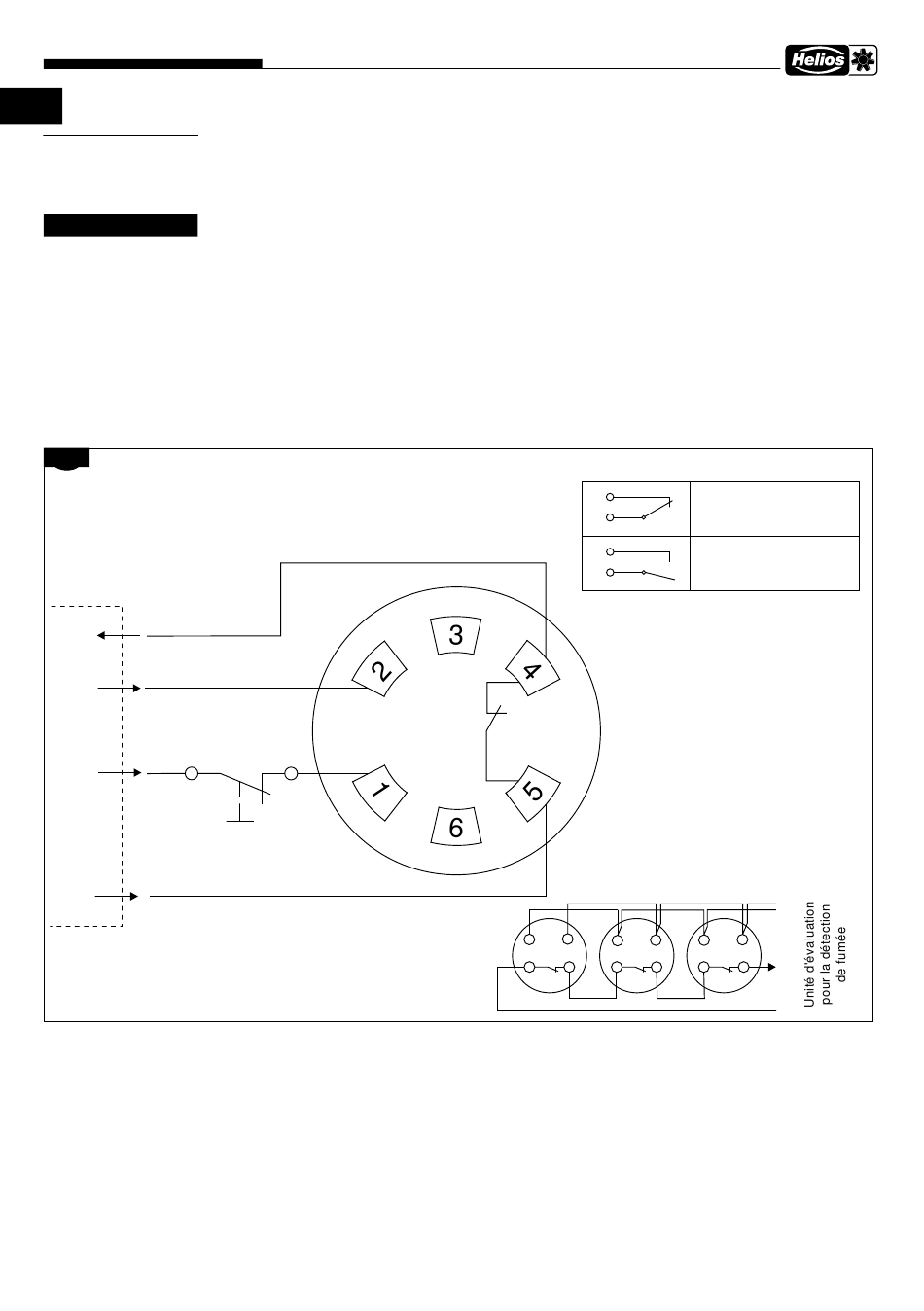

– Schéma de raccordement
Reset
Position fonctionnelle du contact de relais
RMK
Réf.n° 4982
max.
30V DC
1A
S'il y a plusieurs RMK, câbler les contacts du
relais de façon à ce que la ligne soit interrompue
lorsqu'un RMK est retiré (tous les contacts en série).
1 2
4
5
4
mode de fonctionnement
4
- légèrement souillé
5
- très souillé
4
- sans tension
- perturbation
5
- alarme
nombre max. de détecteurs voir
instructions pour unité d'évaluation
1 2
1 2
4
4
5
5
-
+
+
