Notice de montage et d'utilisation
CHAPITRE 3
MONTAGE
m
AVERTISSEMENT
m
ATTENTION
Détecteur de fumées en gaine – RMK

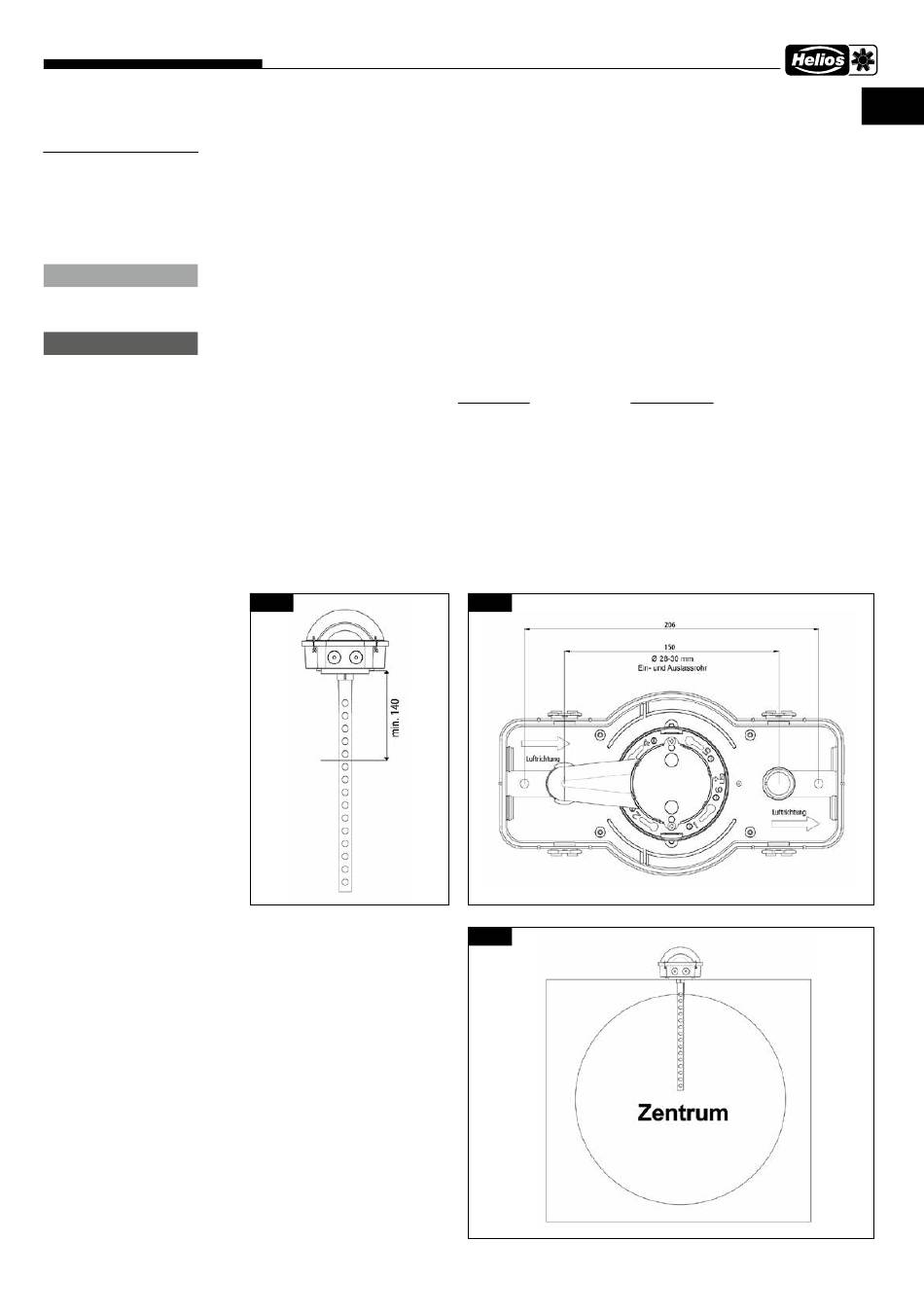

3.0 Instructions générales de montage
Le détecteur est monté et installé sur la paroi extérieure du conduit de ventilation à l'aide
des vis de fixation et des joints fournis. Lors du choix du lieu d'installation, il convient de
s'assurer que la tige d'aspiration peut être remplacée sur le lieu d'installation.
Si la tige d'aspiration n'est pas raccourcie, un espace d'au moins 470 mm doit être
prévu. Si le diamètre intérieur du conduit de ventilation est inférieur à 350 mm, la tige
d'aspiration doit être raccourcie en conséquence. La tige ne doit pas être pliée !
Pour garantir une détection fiable de la fumée, la tige d'aspiration doit être insérée
dans le conduit avec au moins cinq ouvertures (min. 140 mm, voir Fig. 2).
– Montage
Le détecteur doit être monté au centre (voir fig. 4) et axialement par rapport à la direc-
tion du flux d'air du conduit de ventilation (voir fig. 3). Lors de l'installation, veiller à ce
qu'il n'y ait pas de vibrations !
1. Pour les tuyaux d'entrée et de sortie, deux ouvertures d'un diamètre de 28-30 mm
et d'une distance de 150 mm doivent être percées dans le conduit de ventilation (voir
Fig. 3).
2. Utiliser les vis d'assemblage et les joints fournis pour fixer l'embase à la paroi exté-
rieure (distance de perçage 206 mm, voir fig. 3).
Fig. 2 Fig. 3
Fig. 4
