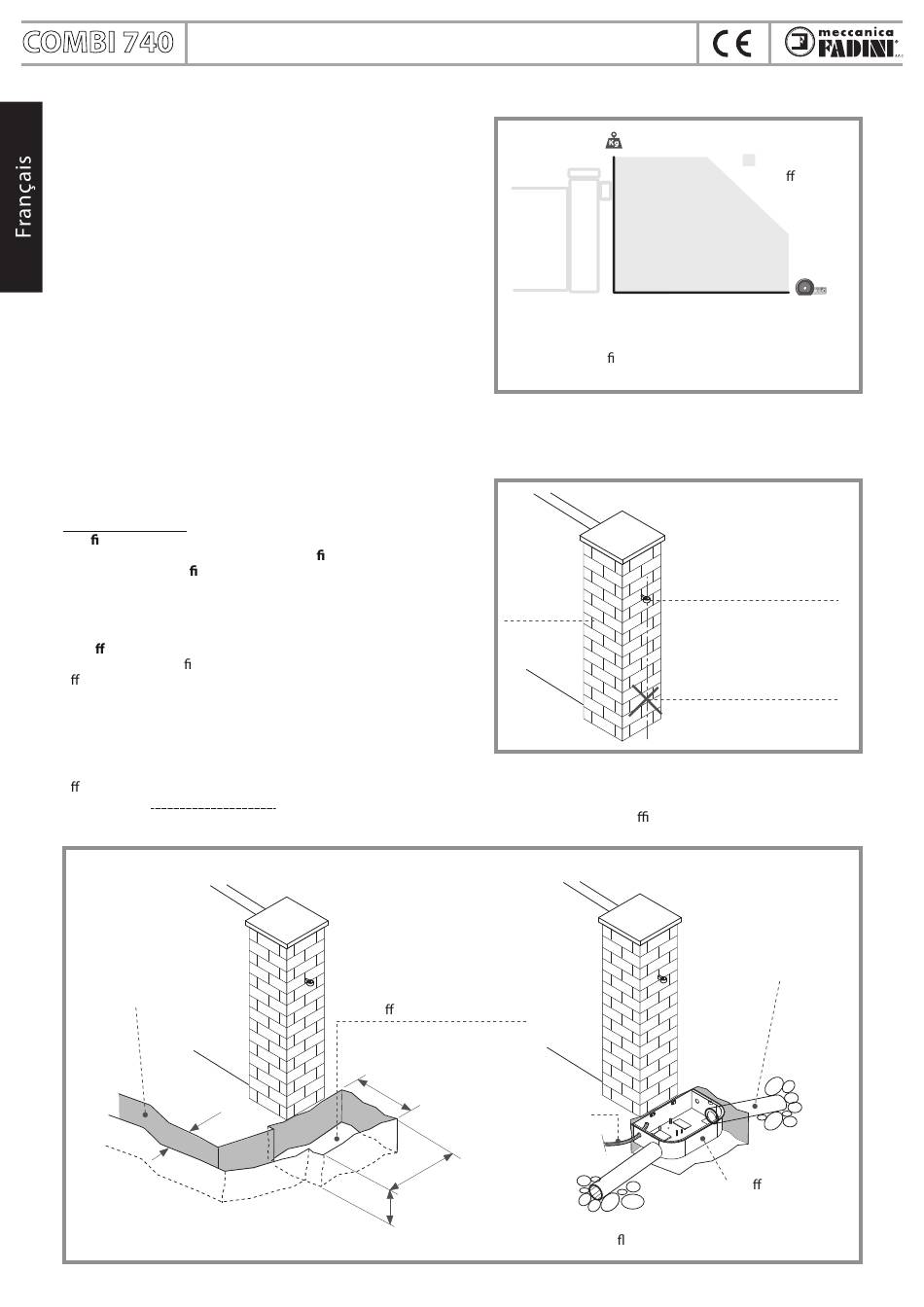

Installation Du Coffrage Perdu; Avertissements; Preparation Et Fixation Du Coffrage Perdu - fadini Combi 740 Notice D'instructions

COMBI 740
UTILISATION IDEALE DE L'AUTOMATISME HYDRAULIQUE ENTERRE COMBI 740
- COMBI 740 version réversible, rotation à 110°:
1) COMBI 740 à 110° peut être utilisé sur n'importe quel battant,
mais toujours avec une serrure électrique.
2) Pour vantaux avec longueur supérieure à 2,50 m il est
recommandé d'utiliser COMBI 740 avec frein.
3) Le poids statique que le COMBI 740 peut supporter est de
700 kg, pour des battants d'une longueur de 2,0 m.
Au-delà de cette longueur, il faut diminuer le poids du battant
(Fig. 7).
- COMBI 740 version avec blocage, rotation à 110°:
S'appliquent tous les quatre points précédents.
4) COMBI 740 avec blocage recommandé pour vantaux jusqu'à
2,0 m, sans serrrure électrique. Au-delà du 2,0 m il nécessite
l'application de la serrure électrique.
- COMBI 740 version réversible, rotation à 175°:
S'appliquent tous les quatre points précédents.
- COMBI 740 version avec blocage, rotation à 175°:
S'appliquent tous les quatre points précédents.

INSTALLATION DU COFFRAGE PERDU

AVERTISSEMENTS:

véri er que la structure du portail soit appropriée pour
recevoir l'automatisme. De plus, véri er si toutes les pièces
en mouvement et xes nécessitent des renforts particuliers
nécessaires à l'installation, en contrôlant qu'il n'y aient pas
des obstacles et des frottements sur tout le déplacement du
battant.
Le co rage perdu standard doit être cimenté à la base du portail
pour y recevoir et xer l'automatisme. La première opération à
e ectuer est d'enlever la charnière inférieure du battant puisque
l'arbre de rotation du COMBI 740 sert de charnière de rotation
inférieure (Fig. 8).

PREPARATION ET FIXATION DU COFFRAGE PERDU

E ectuer une excavation dans le terrain à la base du pilier en suivant les valeurs indiquées sur la Fig.9. Dans le même temps,
préparer une tuyauterie enterrée d'usage de branchement du caisson au lieu d'installation du programmateur électronique
(il est conseillé de loger le programmateur dans un lieu abrité et sec) d'un diamètre su sant pour faire passer les câbles
d'alimentation de l'automatisme (tuyau plissé Ø 20 - Ø 25 mm).
Excavation pour la
tuyauterie d'usage qui
arrive jusqu'au
programmateur
électronique
50
automatisme hydraulique enterré pour portails à battants
Excavation pour le logement
d'un co rage standard
220
La structure, l'aspect (lambrissé fermé), la
hauteur du portail et la présence de vent
fort peuvent diminuer les valeurs
indiquées. Véri er toujours l'intégrité de
la structure du portail.
Pilier
350 mm
Tuyauterie enterrée
pour le passage
du câble électrique
d'alimentation
500
le drainage des uides
34
700
600
500
400
300
200
100
1 2 3
Charnière supérieure
Enlever la charnière
Préparer les tuyaux
de drainage qui
dirigent les eaux de
pluie à l'extérieur
Co rage perdu
enterré au niveau du sol
Cailloux pour
* avec
co rage
STANDARD
4
Fig. 7
inférieure
(si elle existe
Fig. 8
du caisson
Fig. 9
