COMBI 740 COMBI 740

BRANCHEMENTS ELECTRIQUES DE L'INSTALLATION

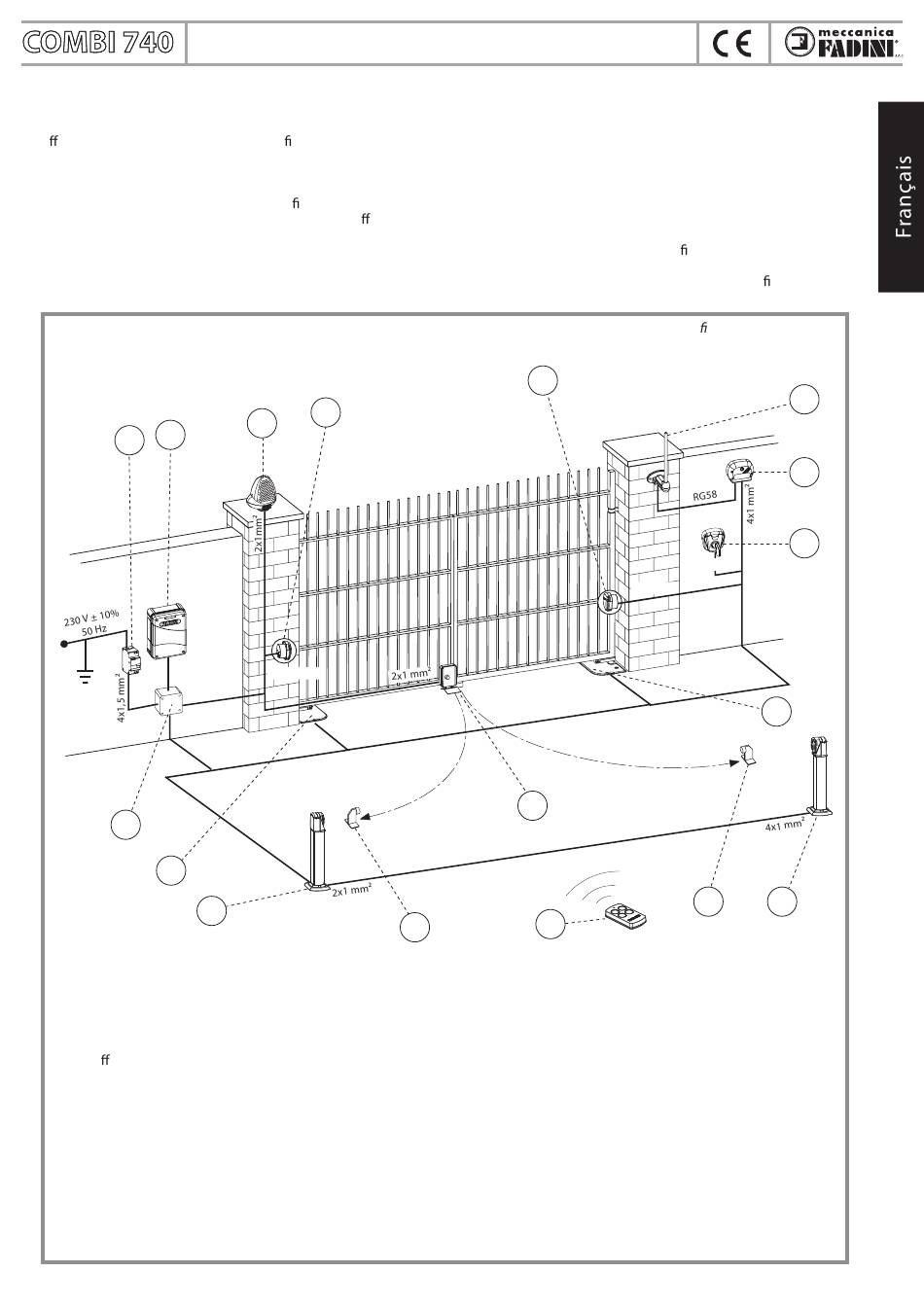

IMPORTANT : tous les branchements électriques et les câblages (Fig. 25) doivent être bien exécutés, dans le respect des bonnes
normes d'installation selon les réglementations de sécurité en vigueur (Directive Machines 2006/42/CE) et ils doivent être
e ectués par personnel technique quali é, qui doit formuler une analyse complète des risques et adopter les mesures opportunes
de sécurité selon les normes EN 12445 et EN 12453 en remplissant le dossier technique.
- Le programmateur série Elpro doit être installé dans un lieu sec et abrité à l'intérieur de son boîtier. Par contre, dans l'éventualité
de composants supplémentaires, pour le fonctionnement des accessoires de commande et de sécurité, il serait bon d'installer
le tout à l'intérieur d'une armoire certi ée à usage externe (non fournie par le fabricant).
- L'alimentation au programmateur série Elpro est e ectuée à l'aide de câbles électriques de section de 1 mm
de 50 m max.
Pour des distances supérieures à 50 m, il est recommandé d'utiliser des câbles électriques avec des ls de section adapte pour
avoir une installation réglementaire.
Pour tous les accessoires extérieurs au tableau électrique, il est possible d'utiliser des câbles électriques avec des ls de section
de 1 mm ou de 0,5 mm
2
Schémas indicatif d'instalation: l'installateur doit adapter les tuyauteries pour les branchements aux spéci ques de l'installation.
2
3
4
5
Légende:
1 - Lampe clignotante Miri 4 (code 4612L)
2 - Programmateur électronique série Elpro
3 - Interrupteur de ligne 230 V - 50 Hz magnéto-thermique
di érentiel de 0,03 A (non fourni par le constructeur)
(au-delà des 100 m, câble de sect. 2,5 mm
4 - Boîtier de dérivation (non fourni par le fabricant)
5 - COMBI 740 gauche
6 - Photocellule (interne) projecteur Fit 55 (code 551L)
sur potelet (code 562L)
7 - Butée d'arrêt en ouverture du battant gauche
(non fourni par le fabricant)
8 - Télécommande Vix 53 (code 5313GL)
automatisme hydraulique enterré pour portails à battants
.
2
17
17
1
4x1 mm²
4x1 mm²
6
2 )
16 16
4x1 mm²
9
8
7
9 - Serrure électrique avec butée de rencontre des
battants en fermeture (code 7083L)
10 - Butée d'arrêt en ouverture du battant droite
(non fourni par le fabricant)
11 - Photocellule (interne) récepteur Fit 55 (code 551L)
sur potelet (code 562L)
12 - COMBI 740 droite
13 - Sélecteur à clé Chis 37 (code 371L)
14 - Radio récepteur Vix 53 en saillie (code 5310L)
15 - Antenne Birio A8 (code 4605L)
16 - Photocellule (externe) projecteur Fit 55 (code 551L)
17 - Photocellule (externe) récepteur Fit 55 (code 551L)
39
2 , pour une distance
15 15
14 14
13 13
4x1 mm²
2x1 mm²
2
12 12
10
11
10 11
Fig. 25
