COMBI 740

INSTRUCTIONS A SUIVRE AVANT L'INSTALLATION DE L'AUTOMATISME

Pour une application et fonctionnalité parfaite du COMBI 740, il est recommandé de suivre les explications suivantes
ainsi que les dessins rélatifs.
IMPORTANT: l'installation doit être e ectuée par personnel technique quali é, dans le respect des normes de sécurité
EN 12453 - EN 12445, selon la directive machines 2006/42/CE. E ectuer une analyse soigneuse des risques selon les normes
de sécurité en vigueur.
GENERALITES: COMBI 740 est un automatisme hydraulique étudié pour l'ouverture et la fermeture de portails battants,
résidentiels ou collectifs, en régime très intensif, approprié pour être installé dans n'importe quel lieu publique et privé.
Il s'agit d'un automatisme hydraulique avec centrale hydraulique incorporée; le tout est logé dans le co rage cimenté à la
base du battant.
COMBI 740 est disponible en version droite ou gauche (vue portail de l'intérieur). En tant que produit hydraulique, il présent
tous avantages de abilité des mouvements linéaires et force de poussée réglable par les soupapes de pression maximale et
minimale, en lui permettant de s'adapter à n'importe quelle typologie de portails battants.
Il est disponible une large éventail de versions pour répondre à n'importe quelle typologie d'installation: réversible sans
blocage hydraulique, avec blocage hydraulique en ouverture et fermeture (bidirectionnel), avec freinage bidirectionnel et
avec régulateur de débit.
Pour le fonctionnement correct l'opérateur COMBI 740 nécessite d'un programmateur électronique FADINI, à installer dans
un endroit abrité, réglant toutes possible fonctions de mouvement en modalité automatique ou semi-automatique, en
fonction des besoins de l'utilisateur nal.
On trouve dans le catalogue FADINI une série d'accessoires de commande et sécurité pour une installation complète.
L'entreprise Meccanica Fadini, en tant que fabricant, n'est pas responsable de la non observation de la
bonne technique d'installation et des applications non indiquées dans ce livret.
VERSIONS COMBI 740
Version 110°
Version 175°
Versione réversibile = rotation de l'arbre de 110° et 175° sans blocage hydraulique bidirectionnel (portail ouvert/ferme).
Versione avec blocage = rotation de l'arbre de 110° et de 175° avec blocage hydraulique bidirectionnel.
Versione avec frein = rotation de l'arbre de 110° et de 175° avec freinage hydraulique réglable en ouverture et en
Versione avec régulateur de débit = rotation de l'arbre de 110° et de 175° avec régulateur de débit (il règle la vitesse de

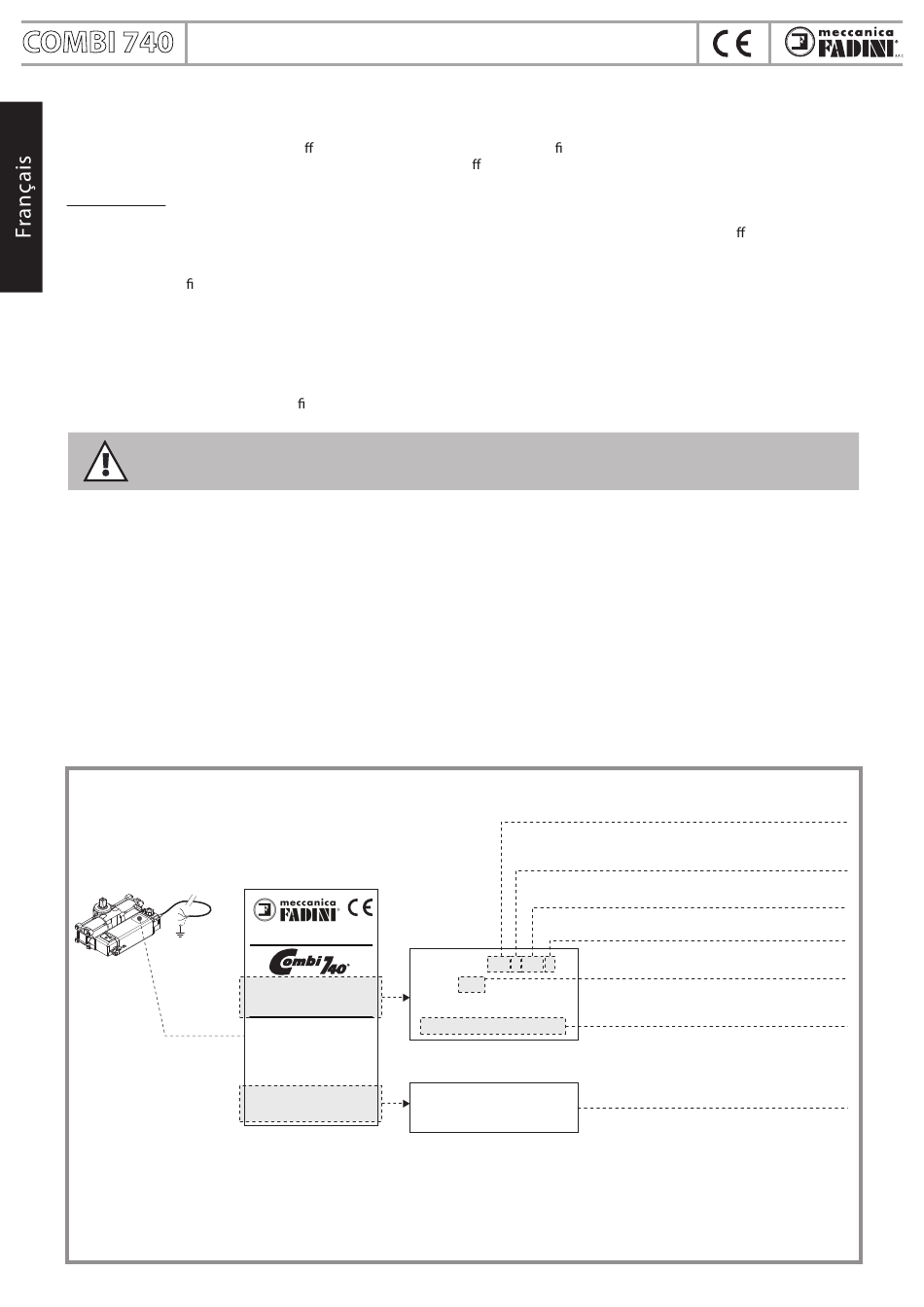

L'ETIQUETTE ADHESIVE D'IDENTIFICATION DU COMBI 740
automatisme hydraulique enterré pour portails à battants
= rotation maximale arbre 110°.
= rotation maximale arbre 175°.
Il est conseillé d'utiliser la serrure électrique.
fermeture, pendant les derniers 40 cm de mouvement.
déplacement du vantail) dans les deux sens de mouvement; pour vantaux avec
longueur supérieure à 2,5 m.
Via Mantova 177/A
www.fadini.net
37053 Cerea (VR) – Italy
info@fadini.net
made in Italy
76778BB3DXL
110° - DX/RH
BB bidirectional locking
freno – braking – avec frein
Power output
180 W (0,25 HP)
Power supply
230 Vac - 50 Hz
Absorbed current
1,2 A
Maximum pressure
30 atm
Motor revolutions
1.350 rpm
IP
67
OIL FADINI
-20 °C +80 °C
ÍlmÈ8BB3DXLÇ*1 )2Î
76778BB3DXL10170001
7 6 7 7 8 B B 3 D X L
110° - DX/RH
BB bidirectional locking
freno – braking – avec frein
ÍlmÈ8BB3DXLÇ*1 )2Î
76778BB3DXL10170001
32
BB = blocage bidirectionnel
N = réversible
Typologie pompe P3
Version (DX droite ou SX gauche)
Code liste des prix
Rotation de l'arbre 110° ou 175°
Version avec frein
Numéro de série
Fig. 3
