COMBI 740

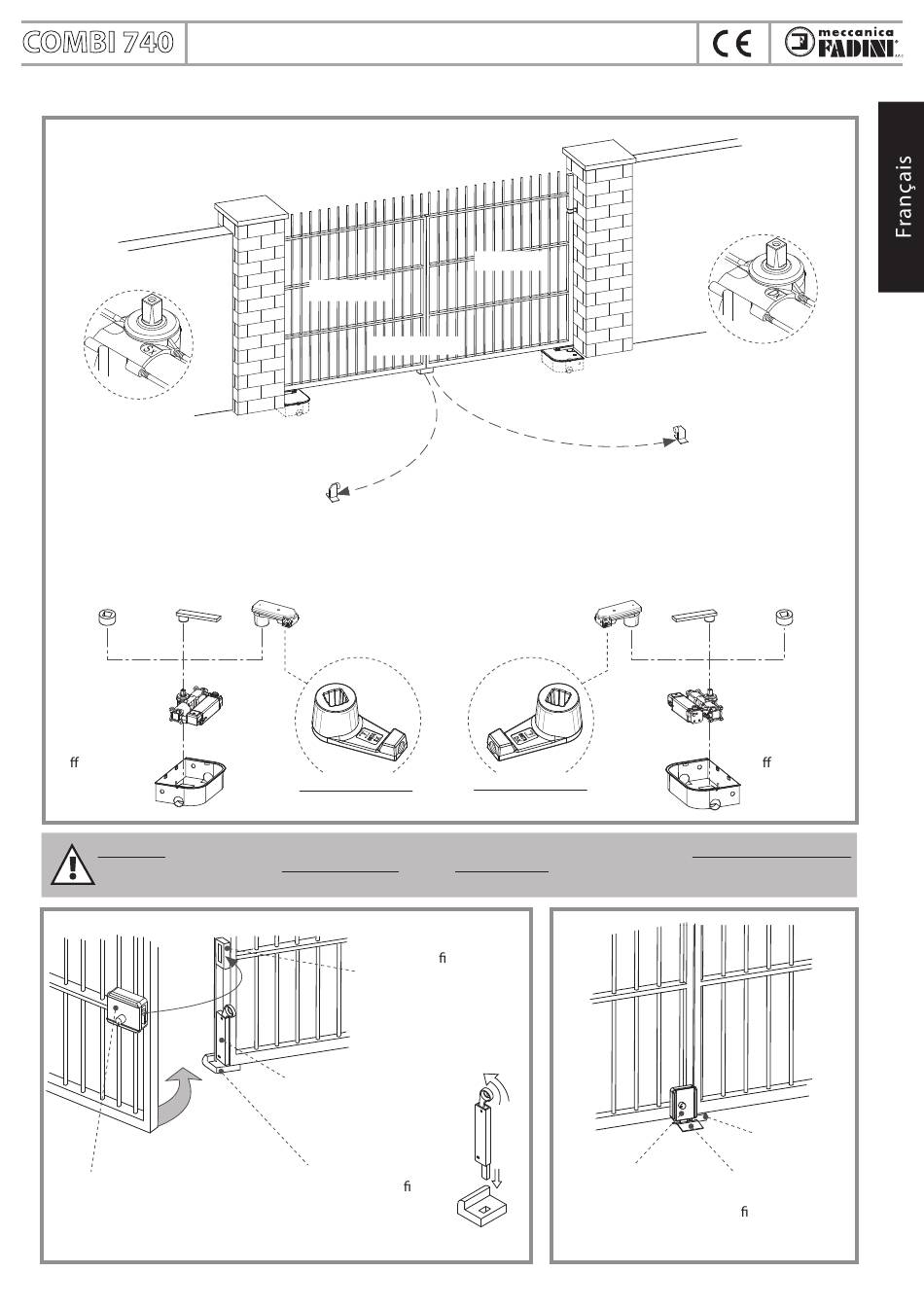

PRINCIPAUX COMPOSANTS POUR UNE INSTALLATION DE SERIE

La sigle "Sx" indique
COMBI 740 gauche
(vue de l'intérieur
du portail)
Piéce d'entraînement
avec bague
Bague carrée gauche
COMBI 740
gauche
Co rage perdu
standard
Important : Pour des installations du COMBI 740 (réversible ou avec blocage) avec battants longs plus de 2,0 mètres
il faut toujours installer une serrure électrique avec un verrou d'arrêt du battant : les solutions possibles sont
indiquées dans les Fig.5 et Fig.6. Il est conseillé d'installer, pour chaque battant, la serrure électrique horizontale.
Serrure électrique « horizontale »
sur le deuxième battant qui se
ferme. Cette solution est conseillée
pour les portails à un seul battant
automatisme hydraulique enterré pour portails à battants
Battant gauche
Butée de fermeture
COMBI 740 gauche
Butée d'ouverture du battant gauche
(non fourni par le constructeur)
Déverrouillage
manuel gauche
VUE DE DESSOUS
Gâche de la serrure
électrique à xer sur le
premier battant
en fermeture, ou bien
dans un mur sur battant
simple
Verrou d'arrêt du
battant en fermeture
soudé sur le premier
battant qui se ferme
Butée de fermeture
des battants à xer
au sol
Battant droite
COMBI 740 droite
Butée d'ouverture du battant droite
(non fourni par le constructeur)
Piéce d'entraînement
Déverrouillage
manuel droite
VUE DE DESSOUS
Application de la
serrure électrique
verticale
Fig. 5
33
La sigle "Dx" indique
COMBI 740 droite
(vue de l'intérieur
du portail)
avec bague
droite Bague carrée
COMBI 740
droite
Co rage perdu
standard
Fig. 4
Butée de
fermeture des
battants
Gâche de la
serrure électrique
à xer au sol
Fig. 6
