COMBI 740

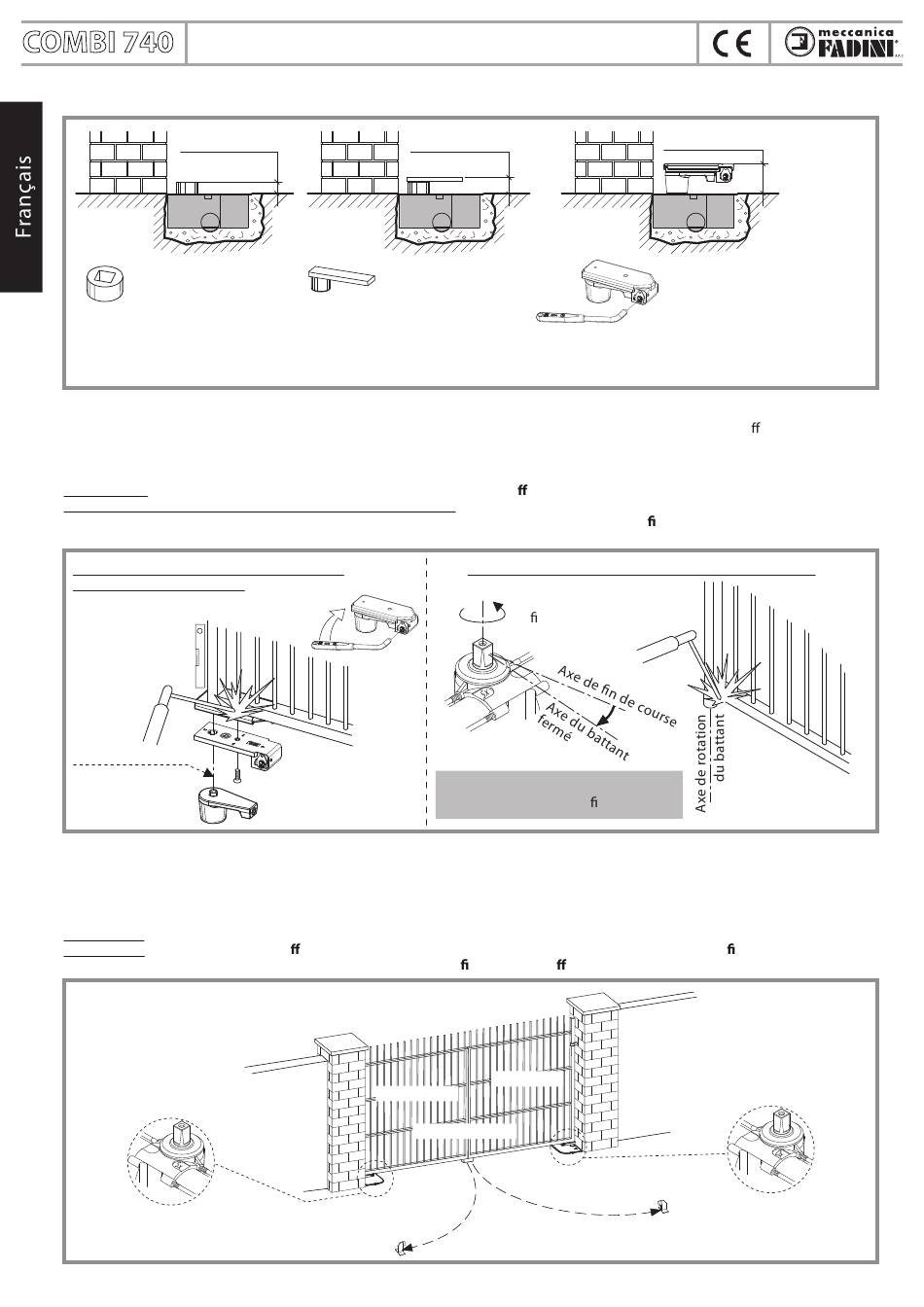

COTES D'ENCOMBREMENT POUR LES DIFFÉRENTES APPLICATIONS
Valeur A = 30 mm
code 761L
Bague carrée

PREPARATION DU BATTANT : FIXATION DU DEVERROUILLAGE D'URGENCE OU DE LA BAGUE

Le montage entre le battant du portail à ouvrir et l'automatisme Combi 740 peut se faire de trois manières di érentes, selon que
vous disposez du système de déverrouillage manuel d'urgence, de la simple plaque de soutien avec bague carrée ou du seul
embout à trou carrée. Dans tous les cas, il faut solidement souder ces trois pièces à la base du battant, dans l'axe avec la charnière
supérieure du battant (Fig.14).
IMPORTANT: Respecter la valeur indiquée sur la Fig. 13, entre le co rage et le battant qui y est placé.
IMPORTANTE OPERATION DE MISE EN PLACE DU BATTANT: la bague carrée seulement doivent être soudées sur le battant
avec l'arbre de rotation du Combi 740 à 5° ou à 10° de rotation, avant qu'il n'arrive en n de course (Fig.14).
Soudage du déblocage manuel d'urgence
ou de la plaque de soutien
Niveau
Axe de rotation
du battant
INSTALLATION COMBI 740 DROITE OU GAUCHE DANS LE COFFRAGE PERDU
IMPORTANT: COMBI 740 droite et gauche est intallé respectivemet sur le vantail droite et gauche du portail (vue de l'intérieur).
Sur la base de l'arbre de rotation du COMBI 740 on trouve le marquage (Fig. 15):
Sx = version gauche
Dx = version droite
REMARQUE: tout ce qui est décrit ci-dessus est également valable pour les installations avec portail à simple battant.
IMPORTANT: avant d'installer et d'e ectuer tous les branchements électriques des automatismes, il faut xer au sol les butées
d'arrêt pour les battants en ouverture (à environ 5° avant le n de course e ective de l'arbre de rotation) et en fermeture.
La sigle "Sx" indique
COMBI 740 gauche
Butée ouverture vantail gauche
(Non fourni par le constructeur)
automatisme hydraulique enterré pour portails à battants
codes 746SXL ou 746DXL
Bague carrée avec plaque
de support
(gauche ou droite)
COMBI 740 gauche
Valeur A = 42 mm
Soudage de la bague carrée directement sur le vantail
Rotation de l'arbre
en n de course
de fermeture
Tourner de 5° - 10° , avant que l'arbre
de rotation n'arrive en n de course
Battant droite
Battant gauche
Butée de fermeture
COMBI 740 droite
36
Valeur A = 80 mm
codes 748SXL ou 748DXL
Mécanisme de déblocage
manuel d'urgence avec bague
carrée, clé et plaque à souder
(gauche ou droite)
La sigle "Dx" indique
COMBI 740 droite
Butée ouverture vantail droite
(non fourni par le constructeur)
Fig. 13
Fig. 14
Fig. 15
