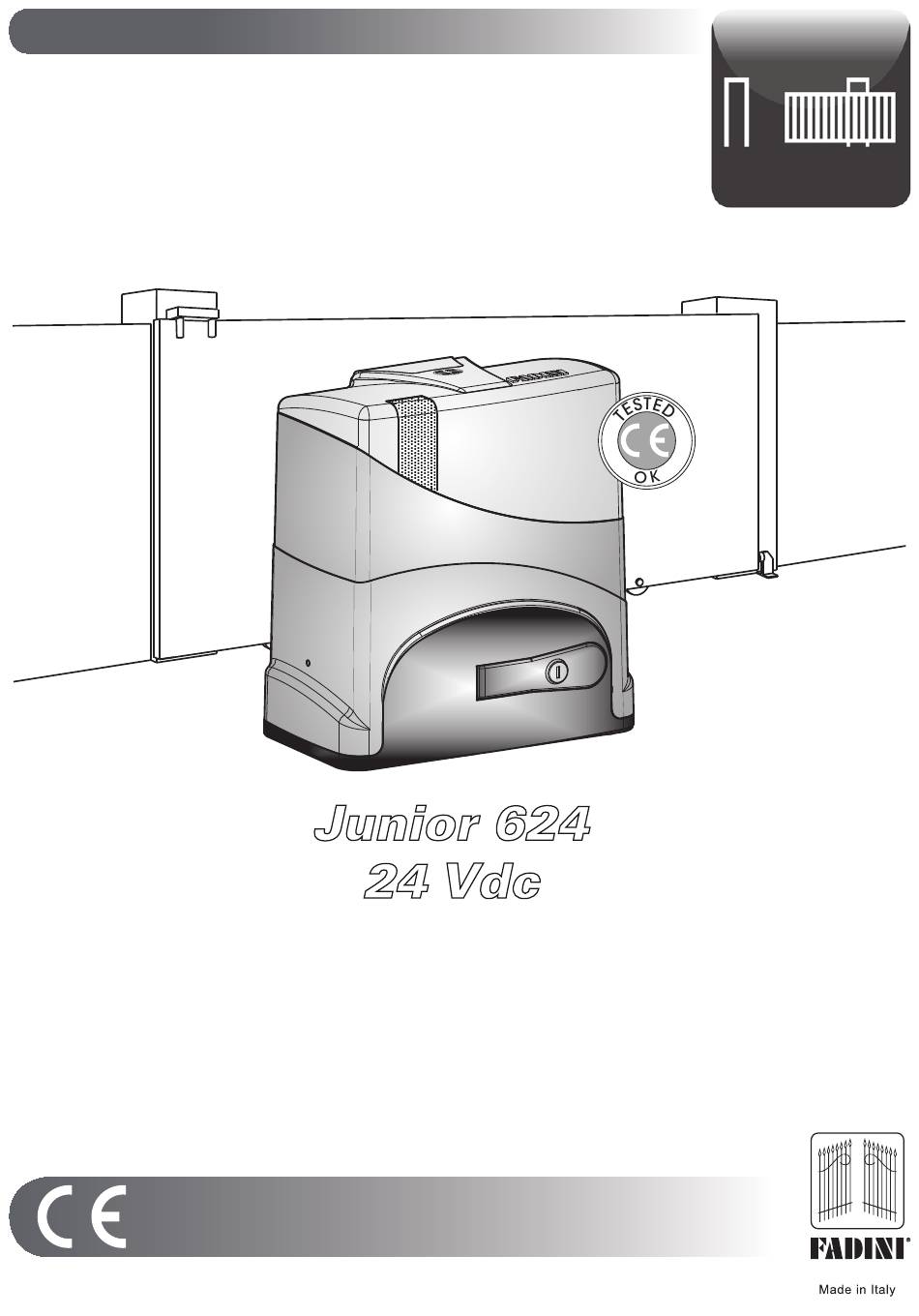

F - Notice de montage
pag. 33-48
Junior 624
24 Vdc
EN 13241
EN 12453
EN 12445
l'ouvre portail
33

Publicité

Table des Matières
loading

Manuels Connexes pour fadini Junior 624

Sommaire des Matières pour fadini Junior 624

  • Page 1 F - Notice de montage pag. 33-48 Junior 624 24 Vdc EN 13241 EN 12453 EN 12445 l’ouvre portail...
  • Page 2 électroniques et systèmes de sécurité doit être accompli sécurité des personnes. □ Installer l'automatisme loin de tout sources une fois par mois au moins. □ Meccanica Fadini snc n'est pas de chaleur et éviter le contact avec substances inflammables. □ Garder responsable de l'éventuel non-respect des règles de bonne technique...

  • Page 3: Declaration De Conformite

    ITT - PDC/0976-2010 - 30/04/2010 de plus: Le Junior 624 est commercialisé pour être installé comme “installation automatisée”, avec les accessoires et les composants originaux indiqués par l’Entreprise de Construction. Aux termes de la loi, l’automatisation est une “machine” et l’installateur doit donc appliquer toutes les normes de sécurité. L’installateur doit délivrer sa Déclaration de Conformité.

  • Page 4: Composants Principaux

    2 - Butée d’arrêt 3 - Photocellule projecteur Fit 55 4 - Junior 624 avec programmateur Elpro 62 et carte récepteur radio enfichable Vix 53/2 R 5 - Interrupteur de ligne 230V - 50Hz magnéto thermique différentiel de 0,03A 6 - Lampe clignotante Miri 4 avec antenne 7 - Emetteur radio Vix 53/4 TR Fig.

  • Page 5: Ouverture Du Coffre

    Junior 624 - 24 Vdc OUVERTURE DU COFFRE PLAQUE DE FIXATION ATTENTION: après avoir enlevé les deux ATTENTION: l’écrou situé au-dessous de la vis latérales, lever le coffre de couverture plaque doit se trouver à 47 mm de l’extrémité et l’extraire verticalement, sans rompre le de la crosse filetée.

  • Page 6: Fixation Du Junior

    La première opération à effectuer est identifier l’installation du Junior par rapport l’ouverture du portail en déplaçant le DIP Switch n°11 du programmateur Elpro 62 (déjà installé dans le Junior 624) selon la position du Junior vu de l’intérieur du portail à ouvrir.

  • Page 7: Fixation Des Fentes Du Fin De Course A La Cremaillere

    Junior 624 - 24 Vdc FIXATION DES FENTES DU FIN DE COURSE A LA CREMAILLERE ATTENTION: ne pas ouvrir et ne pas inverser les aimants présents à l’intérieur des plastiques des étriers des fins de course, ils sont déjà correctement installés pour être identifiés par la logique du programmateur.

  • Page 8: Elpro 62 Pour Junior 624

    Elpro 62 Junior 624 - 24 Vdc Plaque à bornes avec fusible Transformateur Alimentation extérieure 230V 50Hz ±10% pour distances 230V supérieures aux 50 mètres, augmenter la section des fils Junior 624 max 400 kg Moteur Switch levier de déblocage...
  • Page 9 éviter d’utiliser de façon erronée ce produit. Le programmateur électronique ELPRO 62 a été conçu et réalisé pour la gestion de l’ouvre portail coulissant électromécanique Junior 624 avec de moteur 24 Vdc. Tout autre usage différent de celui qui est spécifié dans cette notice de montage est interdit.

  • Page 10: Raccordements Electriques Aux Bornes Et Leurs Fonctions

    Junior 624 - 24 Vdc Elpro 62 RACCORDEMENTS ELECTRIQUES AUX BORNES ET LEURS FONCTIONS Accessoire Raccordements électriques Dip-Switch et signalisation Led des différentes fonctions Photocellules en fermeture: DIP-SWITCH 1 ON: arrête à l’ouverture et inverse à la ferme- Tous les contacts NF des Photocellules ture quand l’obstacle a été...
  • Page 11 Elpro 62 Elpro 62 Junior 624 - 24 Vdc RACCORDEMENTS ELECTRIQUES AUX BORNES ET LEURS FONCTIONS Accessoire Raccordements électriques Dip-Switch et signalisation Led des différentes fonctions Raccordements pour n.2 DIP-SWITCH 12 Il est important déterminer l’Elpro 62 MASTER qui commande...
  • Page 12 Elpro 62 Junior 624 - 24 Vdc RACCORDEMENTS ELECTRIQUES AUX BORNES ET LEURS FONCTIONS LISTEAUX DE SECURITE Les deux entrées dédiées aux listeaux sont séparées, l'une pour l'ouverture et l'autre pour la fermeture et elles sont reconnues par la carte Elpro 62 pendant la phase de programmation.

  • Page 13: Fonctions: Description Des Fonctions De L'ouvre-Portail Junior 624

    Elpro 62 Elpro 62 FONCTIONS: DESCRIPTION DES FONCTIONS DE L’OUVRE-PORTAIL JUNIOR 624 ATTENTION: toute variation ou intervention du Dip-Switch sur les fonctions est exécutée à tout moment à la commande successive d’ouverture ou de fermeture, à l'exception du DIP-switch N°11 qui est appris et mémorisé seulement dès la phase de programmation.

  • Page 14: Programmation Et Auto-Apprentissage De La Course

    Junior 624 - 24 Vdc PROGRAMMATION ET AUTO-APPRENTISSAGE DE LA COURSE IMPORTANT: la programmation du Junior est effectuée lors de la première installation. La programmation reste mémorisée même s’il y a une coupure de l’alimentation électrique. Après chaque modification de la position des fin de cours, des fonctions avec les dip-switches ou des branchements des accessoires, il est nécessaire de reprogrammer la course du portail en suivant le même procédure.

  • Page 15: Ouverture Du Levier De Deverrouillage Pour Le Mouvement Manuel Du Portail

    Junior 624 - 24 Vdc OUVERTURE DU LEVIER DE DEVERROUILLAGE POUR LE MOUVEMENT MANUEL DU PORTAIL Si l’on agit sur le levier de déverrouillage à l’aide de la clé codée, l’alimentation électrique est toujours coupée sur l’installation. Pour le déverrouillage et le successif mouvement manuel du portail, le levier devra être toujours ouvert jusqu’au fond au-delà...

  • Page 16: Carnet D'entretien

    ATTENTION: Ce document contient le registre des installations, entretiens, réparations et améliorations ordinaires et extraordinaires, tout fait en utilisant les pièces originales FADINI. Ce document, en tant que tel, doit être disponible pour inspections par organismes compétents, et une copie doit être remise à...

  • Page 17: Dati Tecnici

    Junior 624 - 24 Vdc DATI TECNICI TECHNICAL SPECIFICATIONS Dati tecnici Technical specifications Tensione di alimentazione 230 V - 50 Hz Electrical power supply voltage 230 V - 50 Hz Tensione motore 24 Vdc Motor power supply 24 Vdc Potenza assorbita max.
  • Page 18 Junior 624 - 24 Vdc 296 mm Ø10,2 Piastra di fondazione Base plate Plaque de fondation Timbro dell’Installatore Installer’s Stamp Cachet de l’installateur Via Mantova, 177/A - 37053 Cerea (VR) Italy - Ph. +39 0442 330422 - Fax +39 0442 331054...
