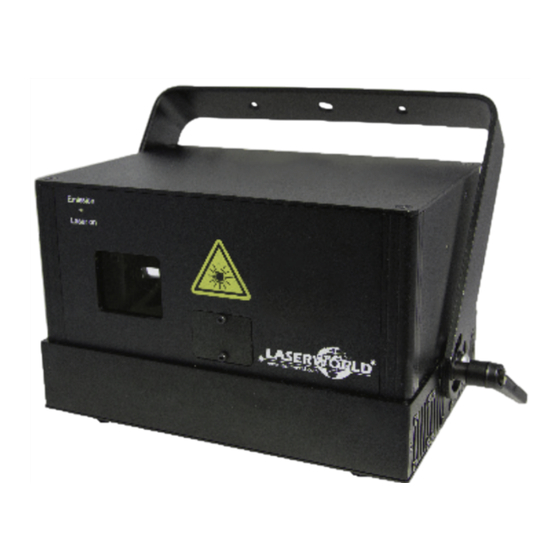

Laserworld Diode Série Mode D'emploi

Masquer les pouces Voir aussi pour Diode Série:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Manual / Bedienungsanleitung / Mode d'emploi
Diode Series
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
03/2015

Publicité

Table des Matières
loading

Manuels Connexes pour Laserworld Diode Série

Sommaire des Matières pour Laserworld Diode Série

  • Page 1 Manual / Bedienungsanleitung / Mode d‘emploi Diode Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation! English Deutsch...
  • Page 2 (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith. The brands and product names mentioned in this manual are trade marks or registered trade marks of their respective owners.

  • Page 3: Table Des Matières

    Manual: Diode Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 37...

  • Page 4: Product And Package Contents

    Manual: Diode Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x manual 1 x power cable 2 x allen keys for alignment 1 x interlock connector 2 x keys 2.

  • Page 5: Working On The Device

    Switch off device when it is not nee- during transportation. Look after your ded. Diodes are switched on and can Laserworld product. wear out even if there is no visible la- • To increase durability of your laser, ser output.

  • Page 6: Warnings And Other Notices On The Device

    Manual: Diode Series 6. Warnings and other notices on the device Please read manual before operation Laser radiation! Avoid exposure to beam. Model type Production year Laser class 4 Wavelength Caution of radiation if cover Output power is removed Power supply &...

  • Page 7: Device Connections

    Safety Interlock power connection microphone pattern size loop for ILDA out sound control zoom control safety cord Laserworld DS-3300RGB DIP switch Scan Fail Safety ILDA in On/Off switch microphone key switch fuse DMX out POWER in DMX in POWER out...

  • Page 8: Operation

    Fuse There is a fuse at the rear side of the device. If the fuse should blow, please change it by a new 4At. If the problems recurs, please contact your dealer or the Laserworld service department. Key Switch There is a key switch at the back of the laser system.
  • Page 9 Manual: Diode Series Operation - DIP switch Connect the power cable to the device and then to the mains Insert key and turn it „ON“ Press „ON“ to switch the device on Please make sure, that the Interlock adapter is inserted. Your device runs in auto mode: Your device runs in music mode: Control the music-sensitivity by the trim pot at the rear side of the device.
  • Page 10 Manual: Diode Series Channel Value Function 1 Mode Select 0 - 63 Laser off 64 - 127 Music mode 128 - 159 Auto mode (beam patterns) 160 - 191 Auto mode (graphics) 192 - 255 DMX mode 2 Pattern selection 0 - 87 Graphics patterns 88 - 253...
  • Page 11 Manual: Diode Series Channel Value Function 1 - 180 Manual positioning 181 - 217 Rotation clockwise (increasing speed) 218 - 255 Rotation anti-clockwise (increasing speed) 10 Blanking 0 - 70 No blanking 71 - 140 Dot visibility (fast to slow) 141 - 209 dashed lines 210 - 255...
  • Page 12 Manual: Diode Series Please note that not each pattern can be combined with each effect. ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. Use a laser control software, e.g. Phoenix or Pangolin, to run the device. Use „ILDA OUT“ to connect it to another device.

  • Page 13: Final Statement

    Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website.
  • Page 14 Manual: Diode Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 14 / 37...

  • Page 15: Lieferumfang & Hinweise

    Manual: Diode Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Bedienungsanleitung 1 x Stromkabel 2 x Schlüssel 1 x Interlock-Stecker 2 x Inbus-Schlüssel 2.

  • Page 16: Sicherheitshinweise Für Arbeiten Am Gerät

    Erlöschen des meiden. Bitte Produkt best- Gewährleistungsanspruchs. möglich schützen. Laserworld bie- entsprechendes Equipment • Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheb- lich verkürzen kann! page 16 / 37...
  • Page 17 Manual: Diode Series • Um die Lebensdauer Ihres Lasers zu erhö- Halten Sie das Gerät trocken und hen, schützen Sie das Gerät vor Überhit- schützen Sie es vor Nässe, Regen und zung: Spritzwasser. Immer für ausreichende Belüftung Schalten Sie das Gerät aus, wenn es sorgen.

  • Page 18: Geräteanschlüsse & Bedienelemente

    Eingang Scan Fail Safety Interlock Strom- versorgung ILDA Ausgang Mikrofonsensitivi- Einstellung der Öse zur Befestigung eines tät Einstellung Mustergröße Sicherheitsfangseils Laserworld DS-3300RGB An-/Auschalter ILDA Eingang DIP Schalter Scan Fail Safety Mikrofon Schlüssel- schalter Sicherung Ausgang POWER Eingang Eingang POWER...

  • Page 19: Bedienung

    Manual: Diode Series 8. Bedienung Stromversorgung Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da die falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Span- nungsdaten entnehmen Sie bitte der Übersichtstabelle am Ende dieser Bedienungsanlei- tung.
  • Page 20 Manual: Diode Series Bedienung - DIP Schalter Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“ Drücken Sie den Anschalter auf „ON“, um Ihr Gerät einzuschalten Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus:...
  • Page 21 Manual: Diode Series Channel Value Function 1 Modus 0 - 63 Laser aus 64 - 127 Musikmodus 128 - 159 Automodus (Lasermuster) 160 - 191 Automodus (Grafiken) 192 - 255 DMX-Modus 2 Musterauswahl 0 - 87 Grafiken 88 - 253 Lasermuster 254 - 255 Laser aus...
  • Page 22 Manual: Diode Series Channel Value Function 1 - 180 Manuelle Positionierung 181 - 217 Rotation im Uhrzeigersinn (schneller werdend) 218 - 255 Rotation gegen den Uhrzeigersinn (schneller werdend) 10 Blanking 0 - 70 Kein Blanking 71 - 140 Punktdarstellung (langsamer werdend) 141 - 209 Strichzeichnung 210 - 255...
  • Page 23 Manual: Diode Series Bitte beachten Sie, dass nicht jedes Muster mit jedem Effekt kombiniert werden kann. ILDA Ansteuerung: Das Gerät („ILDA IN“) über ILDA Kabel mit einem Interface / Controller verbinden. Die Ansteuerung erfolgt anschließend über Lasersteuersoftware, wie z.B. von Phoenix oder Pangolin.

  • Page 24: Abschließende Erklärung

    Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
  • Page 25 Manual: Diode Series Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité Comment brancher l’appareil Utilisation et fonctionnement Explication finale...

  • Page 26: Contenu Et Informations

    5. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.

  • Page 27: Instructions De Sécurité Pour Le Travail Avec L'appareil

    Nous vous recommandons de transpor- extrêmement raccourcie par l’humidité et ter l’appareil laser à l’abri de secousses. la chaleur. Un tel usage inapproprié mène Laserworld propose différentes solutions à l’expiration de tous droits de garantie. de protection du matériel (flightcase) •...

  • Page 28: Eteignez L'appareil Quand Vous Ne

    Manual: Diode Series • Pour améliorer la longévité de votre ap- maintenez l’appareil au sec et abrité pareil laser, il faut le protéger des risques de l’humidité, de la pluie et des écla- de surchauffe de la manière suivante: boussures. •...

  • Page 29: Comment Brancher L'appareil

    Alimentation électrique Sortie ILDA Réglage de la sensi- Réglage de la taille Point d‘accroche pour bilité du micro de projection élingue de sécurité Laserworld DS-3300RGB Interrupteur général Entrée ILDA DIP Switch Scan Fail Safety Microphone Interrup- teur à clé Fusible Sortie Entrée ali-...

  • Page 30: Utilisation Et Fonctionnement

    Sur la face arrière du projecteur se situe un fusible. Si le fusible venait à se déclencher, veuillez le remplacer par un nouveau fusible 4At. Si le problème persiste, veuillez contac- ter votre revendeur ou le service après-vente de Laserworld. Interrupteur à clé...

  • Page 31: Utilisation - Dip Switch

    Manual: Diode Series Utilisation - DIP Switch Connectez le câble d‘alimentation au laser puis branchez le câble au secteur. Insérez la clé dans l‘interrupteur à clé et tournez la en position „ON“ Basculez l‘interrupteur générale sur „ON“ pour mettre l‘appareil sous tension. Vérifiez que le dongle de sécurité...
  • Page 32 Manual: Diode Series Canal Valeur Fonction 1 Mode 0 - 63 Blackout / pas de laser 64 - 127 Mode musical 128 - 159 Mode automatique (effets volumétriques) 160 - 191 Mode automatique (graphismes) 192 - 255 Mode DMX 2 Choix du motif 0 - 87 Graphismes 88 - 253...
  • Page 33 Manual: Diode Series Canal Valeur Fonction 1 - 180 Positionnement manuel 181 - 217 Rotation en sens horaire (vitesse croissante) 218 - 255 Rotation en sens antihoraire (vitesse croissante) 10 Blanking 0 - 70 Absence de Blanking 71 - 140 Représentation en points (vitesse décroissante) 141 - 209 Représentation en traits...
  • Page 34 Manual: Diode Series Réglage de la convergence des faisceaux via dichros - accès Les réglages de la convergence des couleurs s‘effectuent en ayant l‘appareil sous tension, en projection laser. Veuillez faire très attention à votre propre sécurité. Ne regardez jamais directement dans le faisceau laser! Sur la face avant du laser se situe une petite trappe d‘accès.

  • Page 35: Remarque Finale

    Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité...
  • Page 36 Manual: Diode Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Diodes only Laserquellen: Ausschließlich Dioden Sources laser: Diodes uniquement Laser class: Laserklasse: Classe laser: Scanner: 40kpps@4° Scan angle: Strahlauslenkung: 40° max. Angle de balayage: Operation modes: ILDA, DMX, Stand-alone, Sound-to-Light Betriebsmodi: ILDA, DMX, Automodus, Musikmodus Mode de fonctionnement:...
  • Page 37 Manual: Diode Series page 37 / 37...
