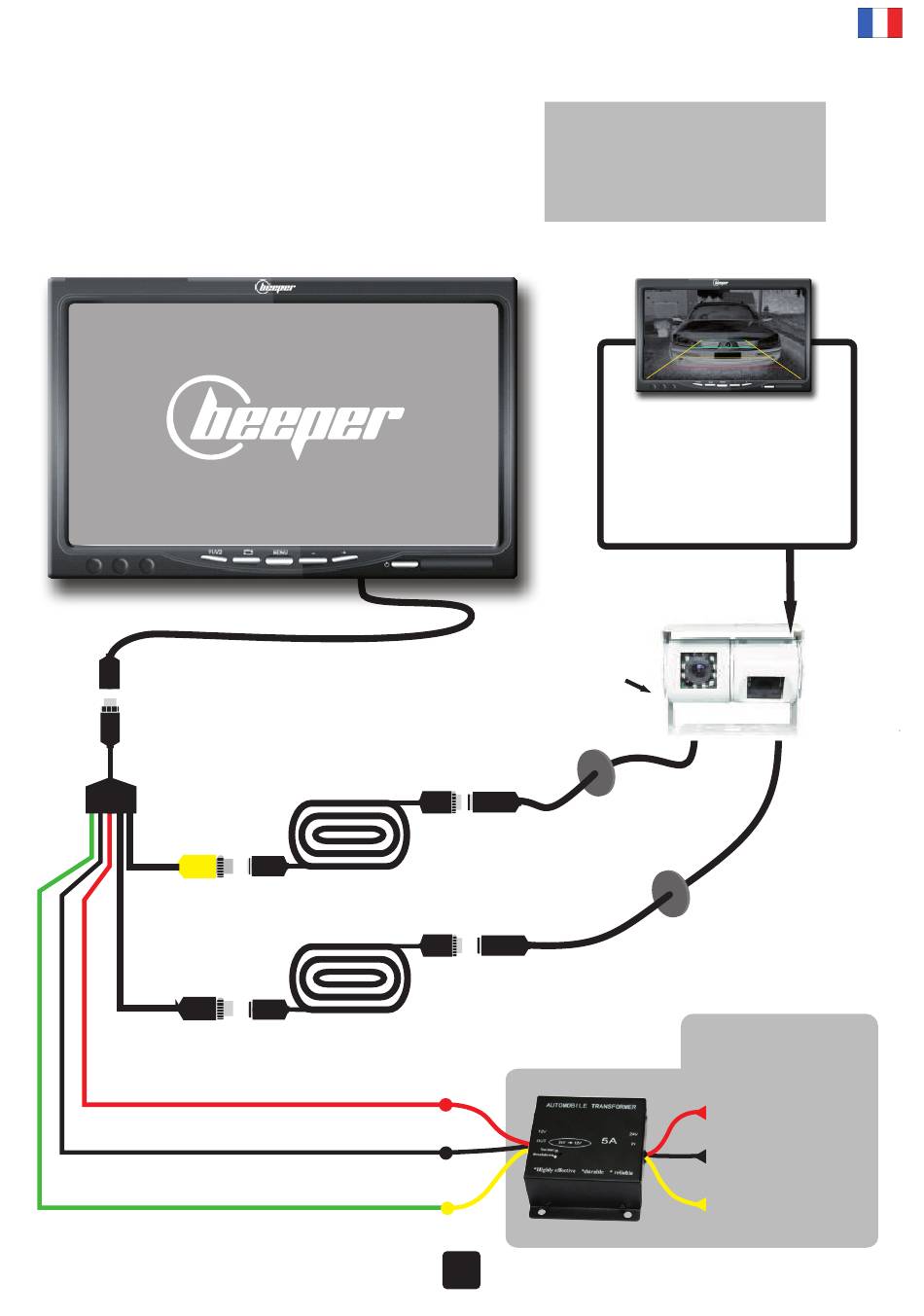

6. CONNEXION • RWEC200X-BL
1 • Connecter la rallonge de 15 mètres entre l'écran et la caméra
2 • Brancher le faisceau (5 fils) à l'écran
3 • Brancher le fil NOIR à une masse d'origine du véhicule
4 • Brancher le fil ROUGE à une source +12V après contact (+15)
5 • Brancher le fil VERT à la source + Feu de recul 12 Volts
Ecran LCD 7"
Fiche type
S-vidéo à 6 plots
Câble ± 45 cm
Connexion 4
plots à visser
Connexion 4
plots à visser
Câble ± 55 cm
Câble ± 15 m
Entrée VIDEO IN 2
Connexion de la caméra RÉTROVISION
Câble ± 15 m
Entrée VIDEO & AUDIO IN 1
Connexion de la caméra DE RECUL (avec son)
ROUGE • + 12 V après contact
Activation écran au contact
NOIR • Masse
Alimentation (-)
VERT • + 12 Volts Feu de recul
Commutation de la caméra de
recul dès le passage de la
marche arrière
Pour un véhicule alimenté par du 24 volts, vous devez :
- soit choisir le pack RWEC200X/24 fourni avec le
transformateur 24/12 Volts
- soit vous procurer en option le transformateur 24 volts
vers 12 volts de référence RX-EC2412.
Voir connexions du transformateur dans l'encadré
Caméra de
rétrovision
Connexion 4
plots à visser
Connexion 4
plots à visser
Rouge
Noir
Jaune
7
Affichage des limites d'obstacles
CAMERA DE RECUL uniquement
La caméra de recul uniquement offre la
fonction d'affichage des limites
d'obstacles avec des lignes de couleur
incrustées indiquant l'approche de
l'obstacle arrière.
Caméra
double foyer
Câble ± 35 cm
Câble ± 35 cm
OPTION : RX-ECX2412
Transformateur 24V -> 12V • 5 amp.
Fourni dans le pack RWEC200X/24
Rouge
ENTRÉE • +24 Volts
APRÈS CONTACT véhicule
Noir
ENTRÉE
Masse véhicule
Jaune
Entrée • + 24 Volts
FEU DE RECUL véhicule
Caméra de
recul avec
microphone
intégré
