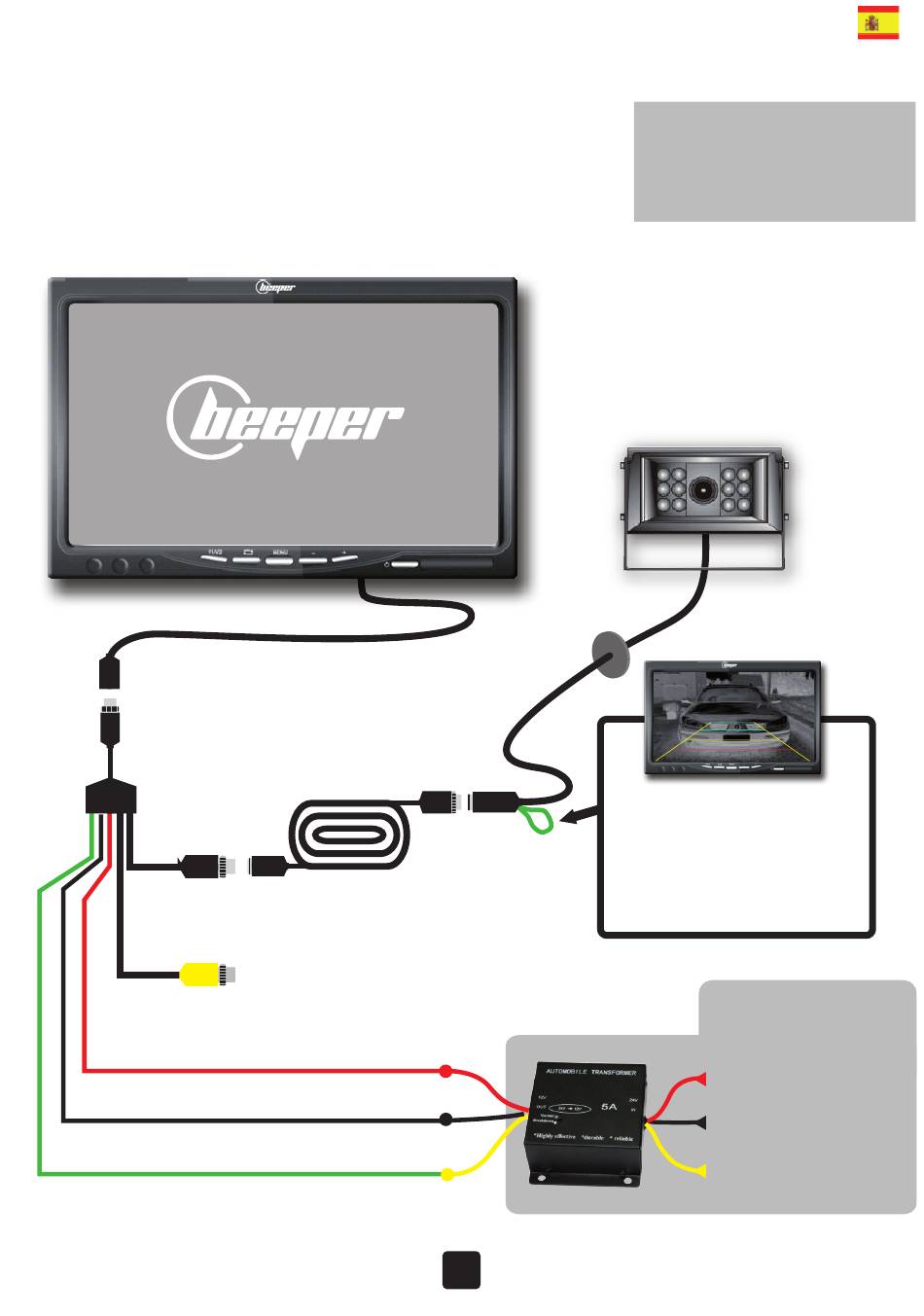

4. CONEXIÓN • RWEC99X • RWEC99X/24
1. Conecte la prolongación de 15 metros entre el monitor y la cámara.
2. Conecte el cableado (5 cables) al monitor.
3. Conecte el cable NEGRO a una masa original del vehículo.
4. Conecte el cable ROJO a una fuente + que suministre 12 V después de poner el contacto (+15).
5. Conecte el cable VERDE a la energía + de 12 V de la luz de marcha atrás.
Pantalla LCD 7"
Ficha tipo
S-vidéo à 6 espigas
Conexión 4
espigas a
atornillar
ROJO • + 12 V después de poner el
contacto
Activación de la pantalla con el contacto
NEGRO • Masa
Alimentación (-)
VERDE • + 12 V luz de marcha atrás
Cambio de la cámara en el paso de la
marcha atrás
Prolongación
15 metros
Entrada VIDEO IN 1
Conexión de la cámara incluida en el paquete
Entrada VIDEO IN 2
Para cámara opcional (no incluido)
Conexión 4
espigas a
atornillar
Rojo
Negro
Amarillo
27
Para un vehículo alimentado a 24 voltios, deberá:
- elegir el kit RWEC99X/24 que viene con transformador
de 24/12 voltios
- o bien conseguir el transformador de 24/12 voltios
(vendido como opcional, referencia RX-EC2412).
Consulte las conexiones del transformador en el recuadro.
Cámara
Bucle para visualización/supresión
de líneas de ubicación de
obstáculos
• Bucle verde cerrado (no cortado):
Las líneas aparecen en pantalla.
• Bucle verde abierto (cortado):
Las líneas no aparecen más en pantalla.
OPCIÓN : RX-ECX2412
Transformador 24V -> 12V • 5 amp.
Incluido en el kit RWEC99X/24
Rojo
ENTRADA • +24 voltios
DESPUÉS DE CONTACTO vehículo
Negro
ENTRADA
Masa vehículo
Amarillo
Entrada • + 24 voltios
LUZ DE MARCHA ATRAS vehículo
