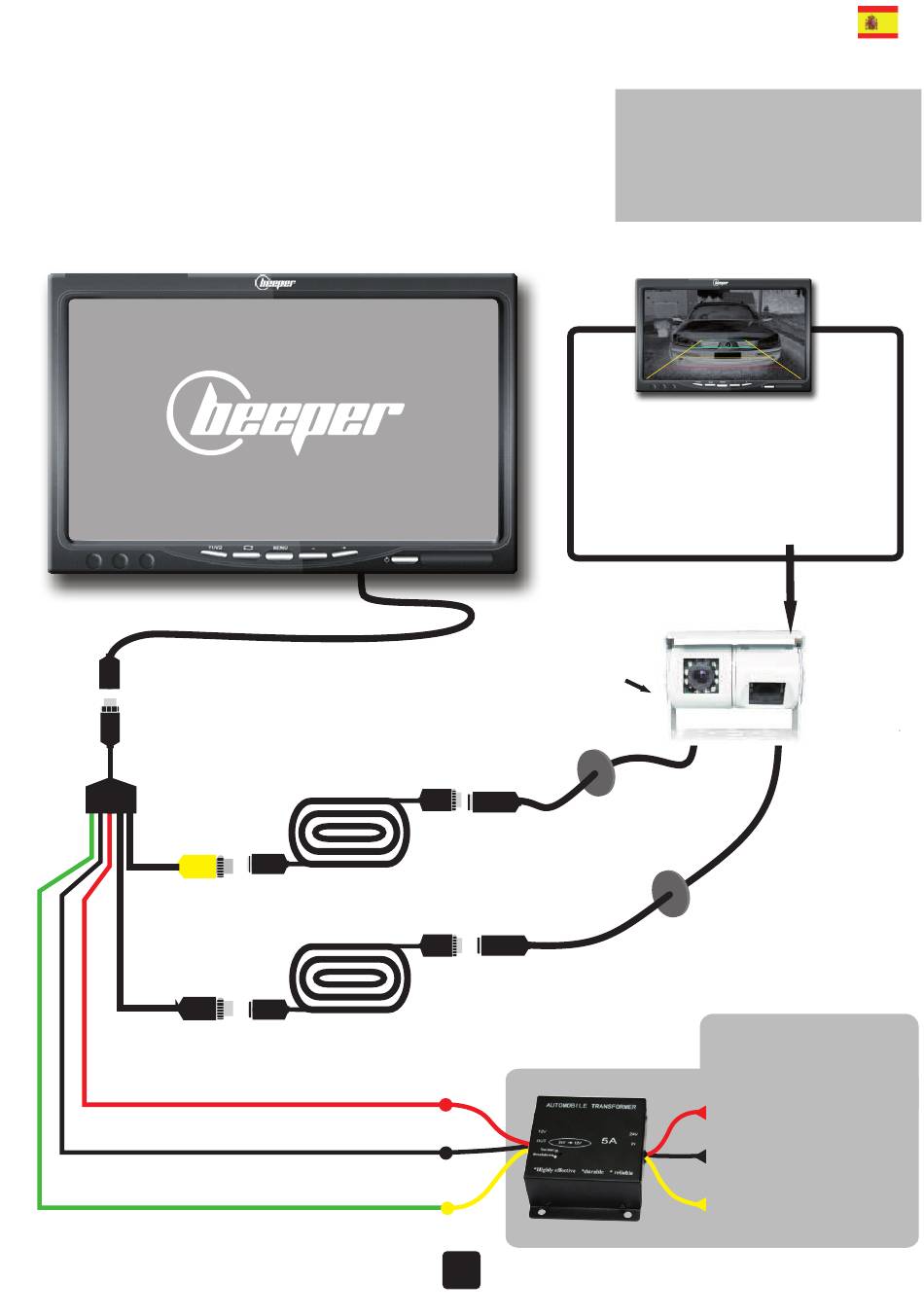

6. CONEXIÓN • RWEC200X-BL
1. Conecte la prolongación de 15 metros entre el monitor y la cámara.
2. Conecte el cableado (5 cables) al monitor.
3. Conecte el cable NEGRO a una masa original del vehículo.
4. Conecte el cable ROJO a una fuente + que suministre 12 V después de poner el contacto (+15).
5. Conecte el cable VERDE a la energía + de 12 V de la luz de marcha atrás.
Pantalla LCD 7"
Ficha tipo
S-vidéo à 6 espigas
Conexión 4 espigas
a atornillar
Conexión 4 espigas
a atornillar
ROJO • + 12 V después de poner el contacto
Activación de la pantalla con el contacto
NEGRO • Masa
Alimentación (-)
VERDE • + 12 V luz de marcha atrás
Cambio de la cámara en el paso de la
marcha atrás
Conexión 4 espigas
Prolongación
15 metros
Entrada VIDEO IN 2
Conexión de la cámara RETROVISORA
Prolongación
15 metros
Entrada VIDEO & AUDIO IN 1
Conexión de la cámara de marcha atrás (
Visualización de las líneas de ubicación de
Únicamente con CÁMARA DE MARCHA ATRÁS
Solo la cámara de marcha atrás ofrece esta función
que permite ver líneas de colores superpuestas a la
imagen que indican la aproximación de un obstáculo
cámara
RETROVISORA
a atornillar
Conexión 4 espigas
a atornillar
)
con micrófono integrado
Rojo
Negro
Amarillo
29
Para un vehículo alimentado a 24 voltios, deberá:
- elegir el kit RWEC200X/24 que viene con transformador de
24/12 voltios
- o bien conseguir el transformador de 24/12 voltios (vendido
como opcional, referencia RX-EC2412).
obstáculos
detrás del vehículo.
cámara de marcha
atrás bifocal
OPCIÓN : RX-ECX2412
Transformador 24V -> 12V • 5 amp.
Incluido en el kit RWEC99X/24
Rojo
ENTRADA • +24 voltios
DESPUÉS DE CONTACTO vehículo
Negro
ENTRADA
Masa vehículo
Amarillo
Entrada • + 24 voltios
LUZ DE MARCHA ATRAS vehículo
cámara de
marcha atrás
con micrófono
integrado
