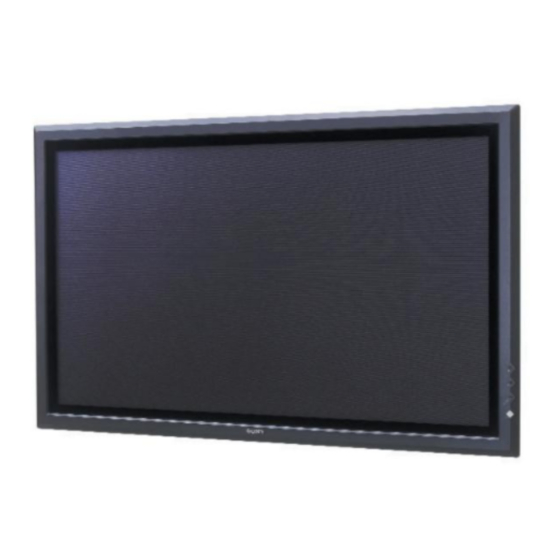

Flat Panel Display
取扱説明書  
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l'uso
使用说明书  
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱
いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を
安全にお使いください。お読みになったあとは、いつでも見られるとこ
ろに必ず保管してください。
PFM-42V1/42V1E/42V1N/42V1P/
42V1A
 2003 Sony Corporation
4-097-590-02 (2)
JP
GB
FR
DE
ES
IT
CS
