Montaggio a microscopio

7.6.1 Collegamento a testa trinoculare con adattatore passo "C" fochettabile

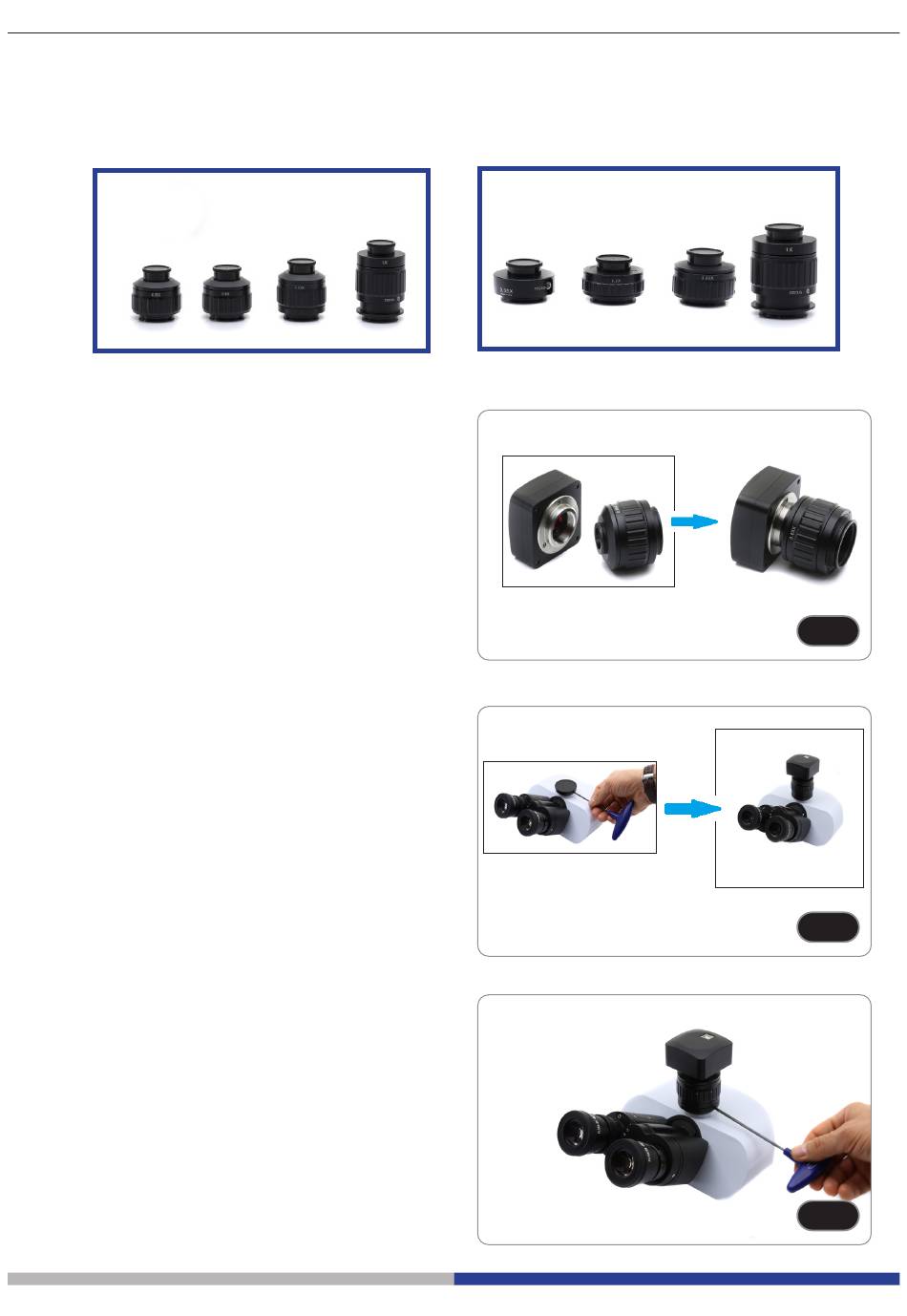

M-620
1. Rimuovere i tappi antipolvere dalla telecamera e
dall'adattatore passo "C".
2. Avvitare l'adattatore passo "C" al filetto della
telecamera. (Fig. 1)
3. Allentare la vite di fissaggio sull'uscita trinoculare
del microscopio, rimuovere il tappo e installare il
gruppo passo "C" più telecamera assemblato in
precedenza. (Fig. 2)
4. Serrare la vite di fissaggio sull'uscita trinoculare
del microscopio. (Fig. 3)
