ajoutez un inhibiteur de corrosion
dans l'eau du circuit.
2 3
1
4

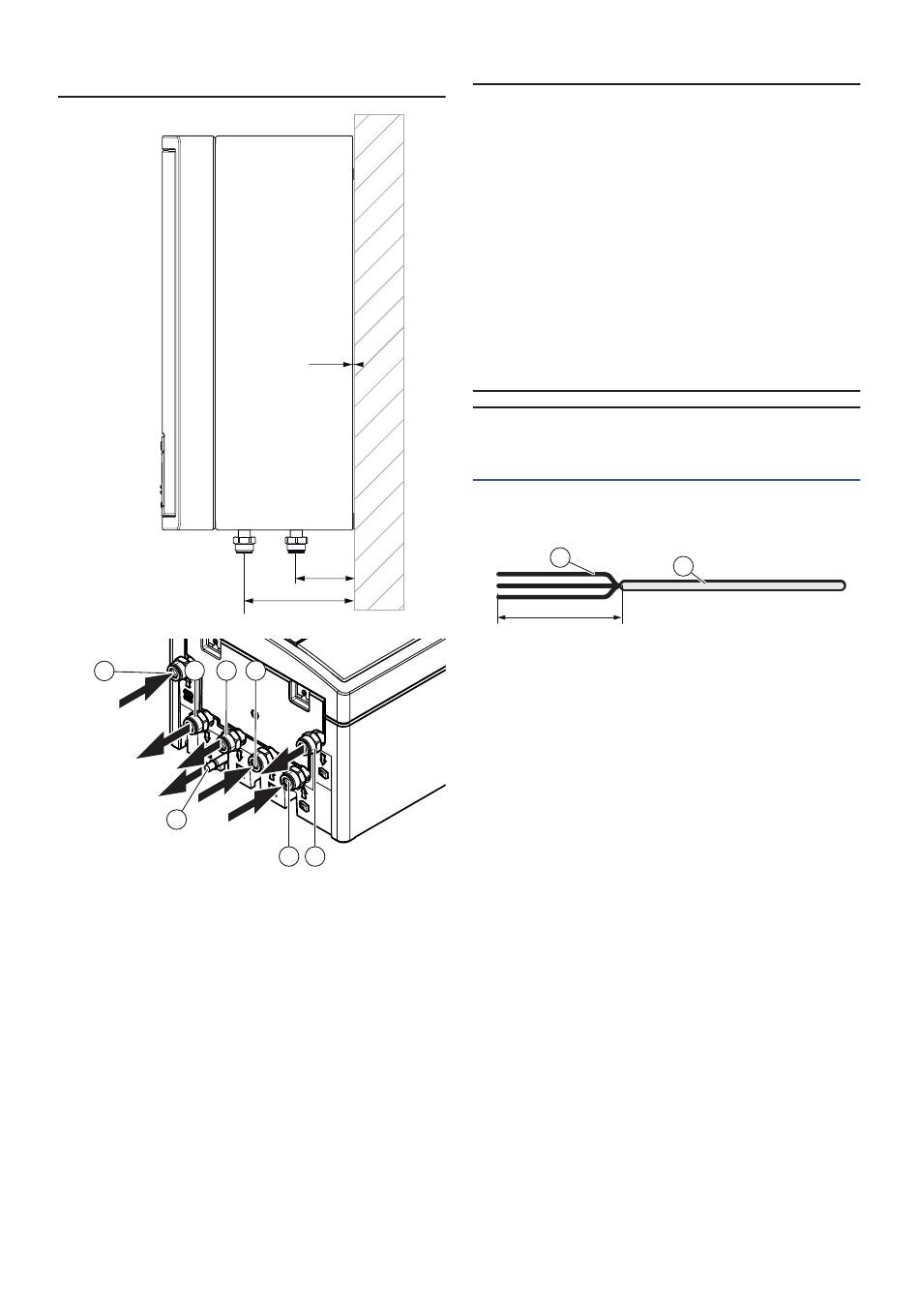

1 Arrivée circuit chauffage
de l'installation 1"
2 Départ circuit chauffage
vers l'installation 1"
3 Départ circuit chauffage
vers le ballon 1"
4 Évacuation de la
soupape de sécurité
► N'utilisez que les joints d'origine fournis avec l'appareil.
► Connectez le circuit de chauffage de l'installation comme
indiqué.
► Connectez le circuit chauffage du ballon comme indiqué.
► Connectez le circuit de la pompe à chaleur comme
indiqué.
0020220158_00 VWZ MEH 61 Notice d'utilisation et d'installation
2
95
200
5
6 7
5 Arrivée circuit chauffage
du ballon 1"
6 Arrivée circuit de la
pompe à chaleur 1"
7 Départ circuit vers la
pompe à chaleur 1"
MONTAGE ET INSTALLATION
4.4 Installation électrique
Danger !
e
Risque d'électrocution du fait
d'un mauvais branchement
électrique !
Un mauvais branchement électrique
peut provoquer une électrocution ou
peut avoir un effet néfaste sur la
sécurité de fonctionnement de
l'appareil et peut provoquer des
dégâts matériels.
Le branchement électrique de
►
l'appareil ne doit être effectué que
par un professionnel qualifié.
i
Remarque
Le produit est livré de série en configuration
400V.
► Si le produit doit être connecté au réseau 230V, alors
utilisez le câble 230V fourni.
1
30 mm max.
1 Fils électriques
► Lorsque vous raccordez des câbles électriques sur le
bornier de raccordement du module :
- Conservez une distance de 30 mm maximum entre le
connecteur et la gaine dénudée.
- Dans le cas contraire, attachez les fi ls électriques
ensemble à l'aide d'un collier plastique.
- Fixez les câbles dans le serre-câble sur le boîtier
électrique.
4.4.1 Branchement sur l'alimentation
électrique (raccordement secteur)
Le câblage extérieur doit être relié à la terre. La polarité doit
être correcte et conforme aux normes en vigueur.
► Respectez le raccordement phase et neutre sur
l'appareil.
Les câbles de raccordement entre le tableau électrique et le
module électrique doivent être :
- Adaptés pour une installation fi xe,
- Équipés de fi ls de section adaptés à la puissance de
l'appareil.
- Raccordez le module électrique au tableau électrique via
un système de protection indépendant (disjoncteur avec
une séparation d'au moins 3 mm entre chaque contact).
Une protection supplémentaire peut être requise lors de
l'installation pour assurer une catégorie de surtension II.
2
2 Isolation
