Montage / Mise en marche

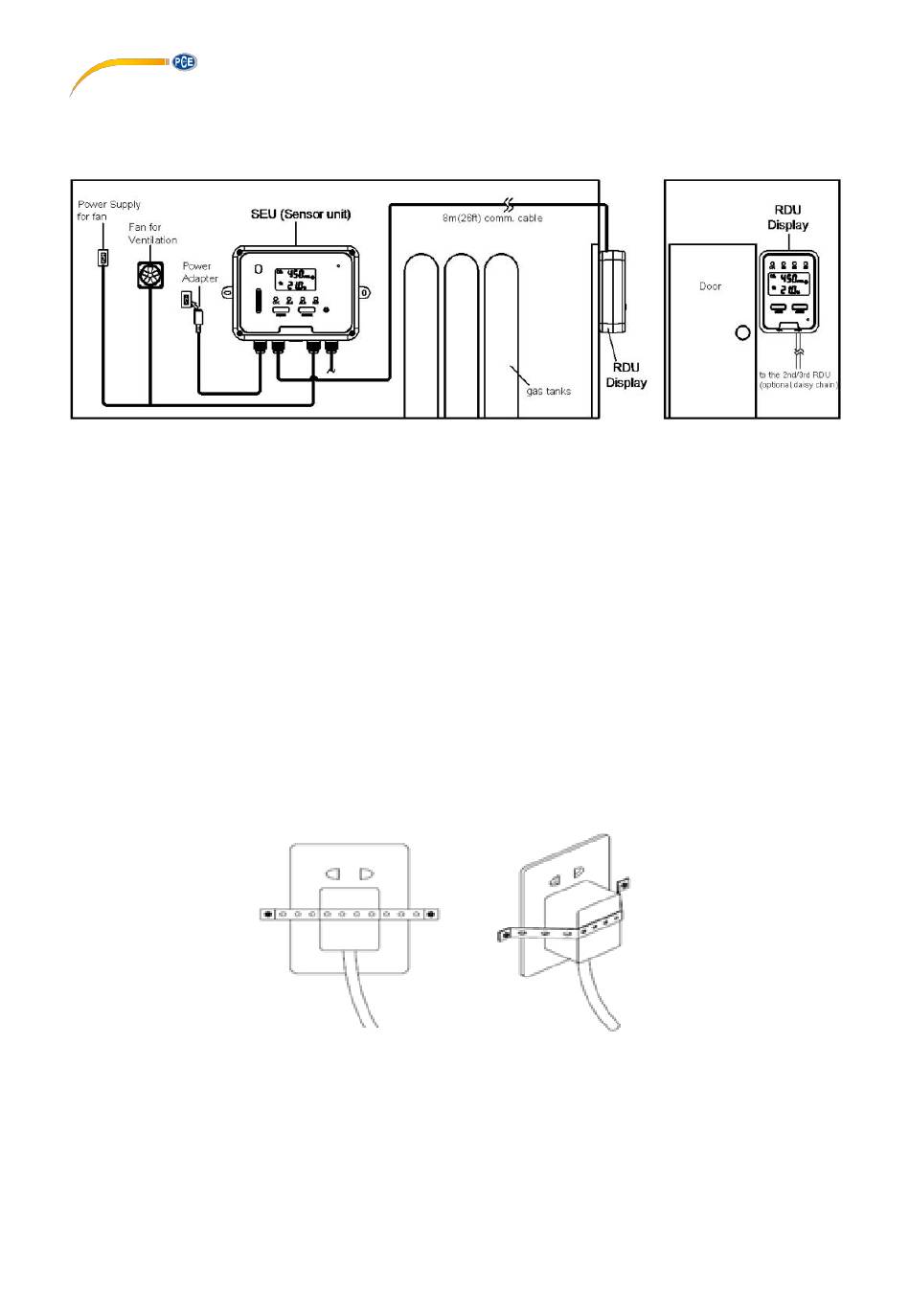

Représentation schématique de l'installation :
Ouvrez le colis et sortez délicatement l'unité du capteur, l'écran déporté et les accessoires.
Installez l'unité du capteur dans la zone que vous souhaitez contrôler. Si possible, l'unité du
capteur doit être placée à 0,45 m du sol, et le plus près possible des tuyauteries et des
valves. Fixez l'unité du capteur au mur au moyen de deux vis.
Installez l'écran déporté en-dehors de l'espace confiné. Fixez le support avec les vis. Montez
l'écran déporté dans le support. Il doit être solidement fixé au support.
Connectez l'unité du capteur au écran déporté au moyen du câble de communication. L'unité
du capteur est pré-câblée avec le câble de communication. Placez le câble de 8 m de long
avec le connecteur du câble de réseau au écran déporté. Puis fixez-le au mur à l'aide des
colliers de clips pour câble. Connectez le câble de communication au écran déporté. La
communication avec l'écran déporté est maintenant possible.
L'unité du capteur possède deux relais avec des contacts libres de potentiel, un relais pour
l'alarme 1 et un autre pour l'alarme 2. Ces deux relais sont pré-câblés avec un câble. Les contacts
libres de potentiel permettent, par exemple, d'allumer ou d'éteindre un ventilateur pour aérer la
pièce surveillée. Les relais changent lorsque la concentration de CO
limites de l'alarme 1.
Connectez l'adaptateur réseau à la prise de courant. Fixez la sangle élastique de sécurité à l'aide
des vis et des chevilles. La sangle doit être serrée de façon à ce que la source d'alimentation ne
puisse pas être enlevée sans outils. Dès que vous branchez l'adaptateur réseau à la prise de
courant, l'unité du capteur et l'écran déporté commencent à fonctionner. Vérifiez la
communication entre les deux unités en sélectionnant la fonction « DIAG ». Si les quatre LED
clignotent, que le signal sonore s'active, et que les écrans de l'unité du capteur et l'écran déporté
affichent la même chose, cela signifie que la communication fonctionne correctement.
