Eurosystems P70 Traduction Du Mode D'emploi Original

IT
Attenzione: La presente nota di utilizzo deve essere integrata dalla lettura e dall'osservanza delle norme prescritte nel
manuale uso e manutenzione della macchina.
Assemblaggio manubrio sinistro: (Tav.1) Fissare il manubrio sinistro (1) alla piastra ribaltamento (2) negli appositi fori per
mezzo delle viti (3), delle rondelle (4) e dei dadi (5).
Assemblaggio accessorio su macchina: (Tav.2-3) Con la macchina a motore spento ed in posizione orizzontale, innestare il
perno (A) nella sede dell'attacco rapido (E). Quindi inserire il distanziale (F) e bloccare il perno con la spilla di sicurezza (G).
Ribaltamento vasca (Tav.4): La macchina è provvista di una leva per lo sgancio della vasca, in modo da permettere il
rovesciamento del contenuto, questa si aggancia automaticamente quando si riporta la vasca in piano. Controllare il corretto
aggancio.
Avvertenze (Tav.5) - Carico massimo consentito : 75 kg. – Nelle soste bloccare la ruota della macchina con toppi. – Non
utilizzare su terreni in pendenza.
Dimensioni : lunghezza con macchina 2150 mm , larghezza 710 mm.
EN
ATTENTION ! the present notice should be supplemented with the reading and in compliance of the regulations contained
in the unit instructions manual.
Assembly of the left handlebar (Tav. 1) fix the left handlebar (1) to the reclining plate ( 2) into the proper holes using the
screws (3) , the washers (4) and the nuts (5).
Accessories assembly on the unit (Tav. 2-3) : When the unit engine is switched off and in a horizontal position, insert the
pivot (A) into the seat of the quick/easy connection (E). Then insert the spacer (F) and block the pivot with a safety pin (G).

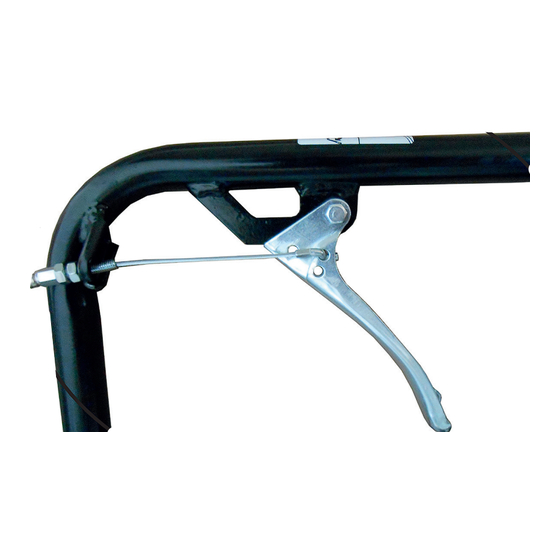

Reclining tank (Tav. 4) The unit is equipped by a lever for the tank unclamping in order to allow the stuff contained to be
unloaded. Such lever automatically clamps when the tank is on a plain. Please check the correct clamping.
Remarks : (Tav. 5) : max permissible load : 75 kgs. - During stops please block the unit using stocks.. Do not use the unit
on slopes.
Dimensions : length with machine 2150 mm. , width 710 mm.
OK
Istruzioni d'uso originali
Translation of original user instructions
All manuals and user guides at all-guides.com
FR
Attention : la présente note d'utilisation doit être integrée à la lecture et à l'observation des normes décrites dans le Manuel
d'utilisation et de service de la machine.
Assemblage du mancheron gauche (tav. 1) : fixer le mancheron gauche (1) au plateau de bascule (2) dans les trous prévus
avec les vis (3) les rondelles (4) et les écrous (5).
Asssemblage accessoire sur la machine (tav. 2-3). Arrêter la machine et la mettre en position horizontale, insérer l'attache
(A) dans le raccord rapide (E). Ensuite insérer l'entretoise (F) et bloquer l'attache avec une fixation de sécurité (G) .
Renversement du bac (tav. 4) : la machine est équipée d' un levier pour le décrochement du bac , afin de permettre le
renversement du contenu. Le levier s'accroche automatiquement quand on met le bac en position horizontale. Contrôler
que l'accrochage est correct .
Attention ! : (tav. 5) charge maximum autorisée : 75 kg. - pendant les stationnements bloquer les roues de la machine avec
des cales - ne pas utiliser la machine sur des pentes.
Dimensions : longueur avec machine 2150 mm. , largeur 710 mm.
DE
Achtung: Diese Betriebsanleitung muß im Zusammenhang mit der Betriebsanleitung der Grundmaschine P55/M220
gelesen und beachtet werden.
Montage des linken Führungsholmes (Bild TAV. 1): Der linke Holm (1) ist an der Grundplatte (2) mit den Schrauben (3),
Unterlegscheiben (4) und Muttern (5) in den dafür vorgesehenen Löchern festzuschrauben.
Anbau des Schubkarrens an Grundmaschine (Bild TAV. 2-3): Das Grundgerät wird in waagerechte Stellung gebracht,
der Schnellsteckbolzen (A) wird in den Schnellkupplungssitz (E) eingesteckt. Danach wird die Distanzhülse (F) (Scheibe)
montiert und zum Abschluß wird das Gerät mit dem Sicherheitsstecker (G) gesichert.
Ausladung bzw. Abkippen der Wanne (Bild TAV 4): Das Gerät ist mit einem Hebel zur Entriegelung der Wanne ausgestattet,
dadurch kann einfach der Inhalt ausgekippt werden.
Nach dem Entleeren klinkt dann der Hebel automatisch ein, wenn die Wanne in die Ausgangsstellung zurückgebracht wird.
Hinweis (Bild TAV 5) - Zulässige Höchstbelastung 75 Kg –. Bitte beachten: Beim Anhalten des Gerätes zum be- oder
entladen entsprechende Unterlegkeile unter die Antriebsräder legen. Außerdem sollte das Gerät nur auf ebenem Gelände
verwendet werden.
Abmessungen : länge mit maschinen 2150 mm. , breite 710 mm.
ES
ATENCIÓN: esta nota de utilización tiene que ser integrada con la lectura y observancia de las normas indicadas en el
manual de uso y manutención de la máquina.
MONTAJE MANILLAR IZQUIERDO: (tav. 1): sujetar el manillar izquierdo (1) a la placa basculante (2) en los foros con los
respectivos tornillos (3), arandelas (4) y tuercas (5).
MONTAJE DEL ACCESÓRIO SOBRE LA MÁQUINA: (tav. 2-3): con la máquina con el motor parado y en posición horizontal,
insertar el pivote (A) en el asiento del enganche rápido (E); luego insertar el distanciador (F) y bloquear el perno mismo
con el pasador de seguridad (G).
VUELCO DE LA MÁQUINA: (tav. 4): la máquina está equipada con una palanca para el desenganche de la cuba para
poder descargar el contenido; la cuba se engancha automaticamente volviendo a la posición en plano. Comprobar siempre
el correcto enganche del accesório.
ADVERTENCIAS: (tav. 5) Cargo máximo admisible: kg 75.
Durante los estacionamentos bloquear las ruedas de la máquina.
No utilizar la máquina sobre terrenos inclinados.
Dimensiones : longitud con máquina 2150 mm. , anchura 710 mm.
SL
OPOZORILO! Poleg tega zaznamka o uporabi je potrebno prebrati in upoštevati tudi splošna navodila za uporabo.
Montaža leve krmilne ročice (Slika 1): Pritrdite levo krmilno ročico (1) v ustrezne odprtine nagnjene plošče ( 2) s pomočjo
vijakov (3), podložk (4) in matic (5).
Namestitev dodatne opreme na napravo (Slika 2-3): Ko je motor izključen in v vodoravnem položaju, vstavite os (A) v
ležišče hitre/enostavne povezave (E). Nato vstavite distančnik (F) in blokirajte os z varnostnim zatičem (G).
Nagibna samokolnica (Slika 4): Naprava je opremljena z vzvodom za nagibanje samokolnice za razsipanje materiala.
Takšen vzvod se samodejno zaklene, če je samokolnica na ravnini. Preverite pravilnost zaklepanja.
Opombe: (Slika 5): Največja dovoljena obremenitev: 75 kg. - Ob ustavitvah je potrebno blokirati napravo z leseno klado.
Naprave ne uporabljajte na pobočjih.
Dimenzije : dolžina S strojem 2150 mm. , Širina 710 mm.
Traduction du mode d'emploi original
Übersetzung der originalen Betriebsanleitung
Traducción del manual de instrucciones original
Prevod izvirnih navodil za uporabo
