Contenu complet de l'envoi du contrôleur inclut:
1. Contrôleur
2. Sceau
3. Support pour fixer le mesureur sur le panneau
4. Prise avec 16 bornes à vis
5. Prise avec 10 bornes à vis
6. Notice d'emploi
7. Carte de garantie
3. Requises basiques, sécurité opérationnelle
Le compteur respecte la norme -EN 61010-1.
Commentaires additionnels sur la sécurité:
Le montage et l'installation des connexions électriques devraient être effectués par le
personnel autorisé.
Vérifiez toujours l'état des connexions avant allumer le contrôleur.
Avant retirer la carcasse du contrôleur, éteignez toujours l'alimentation et déconnectez
les circuits de mesure.
L'ouverture de la carcasse annule la garantie pendant sa période de validité
Le dispositif a été conçu pour l'installation et l'utilisation dans un environnement
industriel électromagnétique.
Un interrupteur ou un interrupteur automatique devrait être installé sur un mur ou sur
l'installation. Cet interrupteur doit être placé près du dispositif, doit être facilement
accessible pour l'opérateur et doit être indiqué d'une façon appropriée.
4. Installation
4.1. Installation du contrôleur

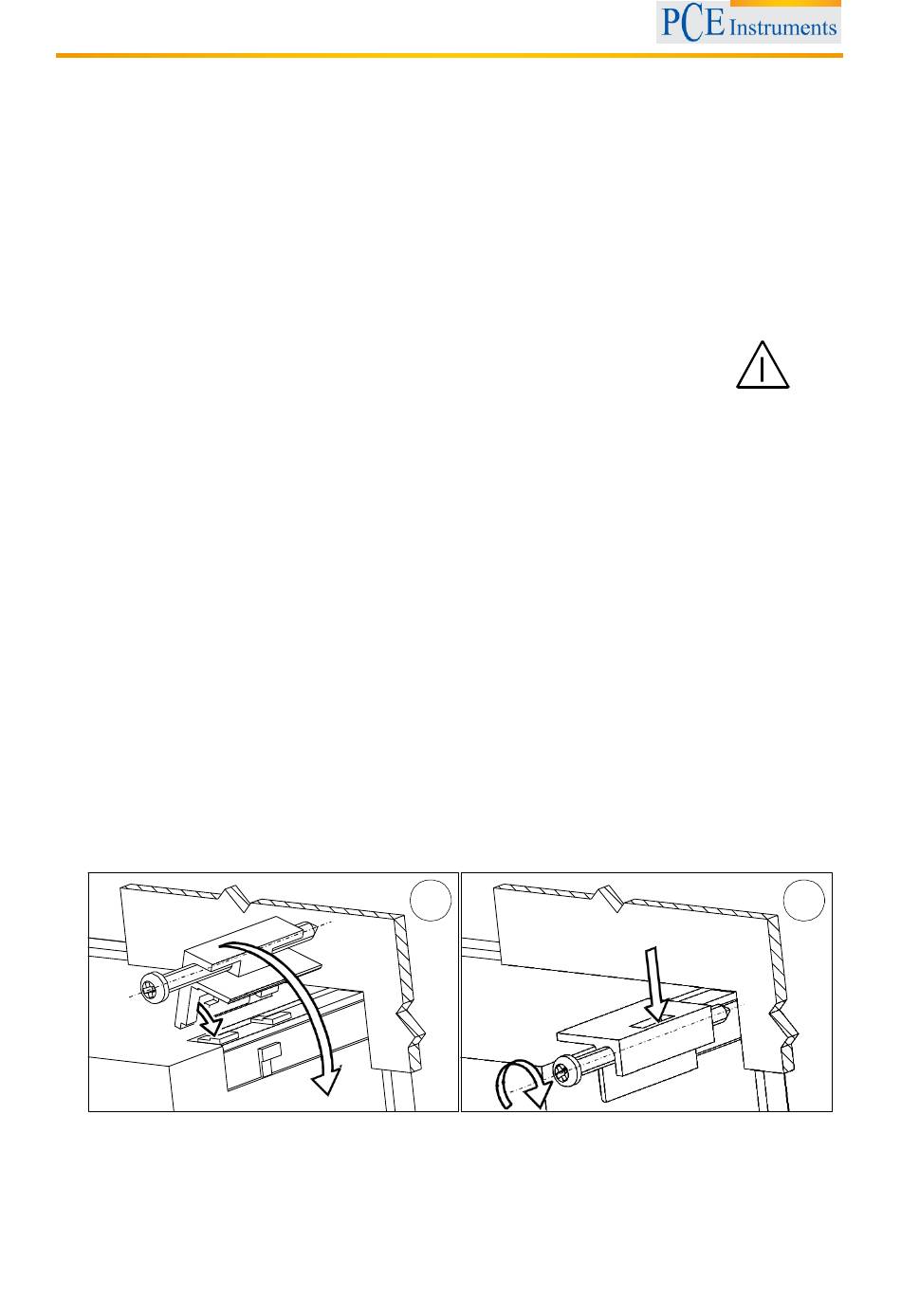

Fixez le contrôleur au panneau avec trois supports de vis comme il est montré dans la fig. 1.
L a f e n t e s u r l e p a n n e a u d o i t a v o i r l e s d i m e n s i o n s s u i v a n t e s : 92.5
+0.6
mm. L'épaisseur du panneau ne peut pas dépasser les 6 mm.
92.5
Fig. 1. Installation du contrôleur
Les dimensions du contrôleur sont présentées dans la fig. 2.
NOTICE D'EMPLOI
1
1
1
1
2
2
1
1
+0.6
x
2
