panneau de commande
Retrait du panneau de commande gauche
Prérequis
1. Suivez les consignes de sécurité indiquées dans la section
2. Mettez hors tension le système et les périphériques qui y sont connectés.
3. Débranchez la prise secteur du système et déconnectez les périphériques.
4.
Ouvrez les baies de
disques, retirez
5. Retirez les
unités de bloc
6. Retirez le système du rack et posez-le sur une surface de travail ESD. Pour plus d'informations, voir Guide d'installation des rails
disponible à l'adresse https://www.dell.com/poweredgemanuals.
7.
Retirez le capot du
système.
8.
Retirez le cadre avant
s'il est installé.
9. Retrait d'un
assemblage de chaîne de câblage
10. Déconnectez du connecteur de la carte système le câble du panneau de commande.
Étapes
1. Retirez le câble de la goulotte de câbles de la patte gauche.
REMARQUE :
Assurez-vous que vous prenez note de l'acheminement des câbles lorsque vous les retirez de la carte système.
Vous devrez ensuite reproduire la même disposition pour éviter que les câbles ne soient coincés ou écrasés.
2. À l'aide d'un tournevis cruciforme nº 1, retirez les vis qui fixent l'assemblage du panneau de commande gauche au système.
3. En le maintenant par les côtés, retirez l'assemblage du panneau de commande gauche pour l'extraire du système.

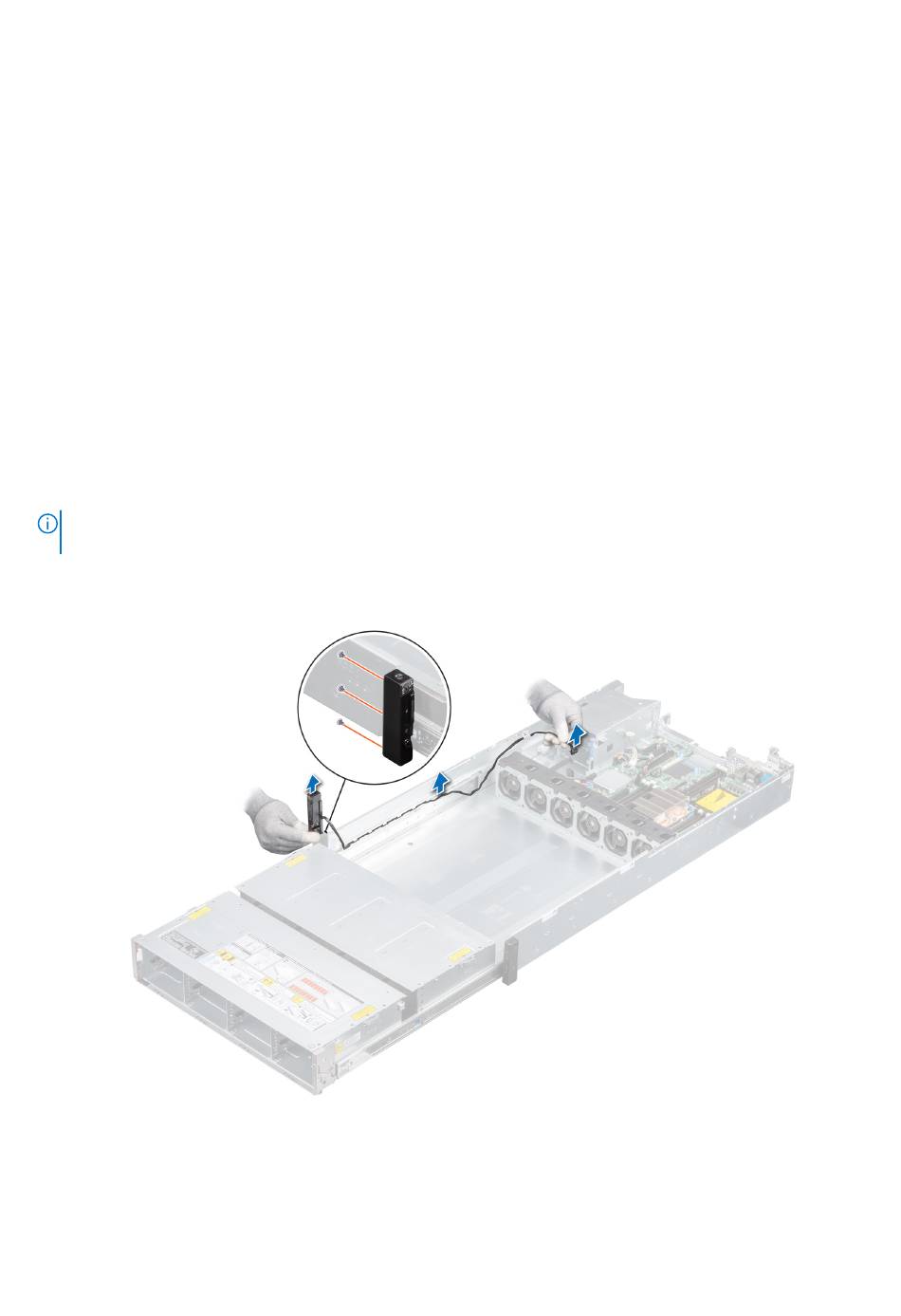

Figure 136. Retrait du panneau de commande gauche
Étapes suivantes
Remettez en place le panneau de commandes
132
Installation et retrait des composants du système
tous les
disques, puis
d'alimentation.
gauche.
Consignes de
sécurité.
fermez les baies de
disques.
