5.3
Montage du produit
Assurez-vous que la température ambiante autorisée n'est pas dépas-
sée.
Évitez tout montage du produit sur une partie non isolée de la chaudière
ou à proximité d'une telle partie, au-dessus de clapets à ouvrir aux
endroits de combustion ou au tuyau de tirage.
Vérifiez que la chambre du flotteur est en position verticale et dirigé vers
le haut.
1. Fixez le produit à l'enveloppe en tôle de la chaudière à l'aide des quatre
vis à tôle.
2. Pour visser les vis (Ø 3 mm), servez-vous du support comme gabarit.
Utilisez des tuyaux de fuel appropriés pour le branchement la pompe à
huile (selon DIN 4798-1).

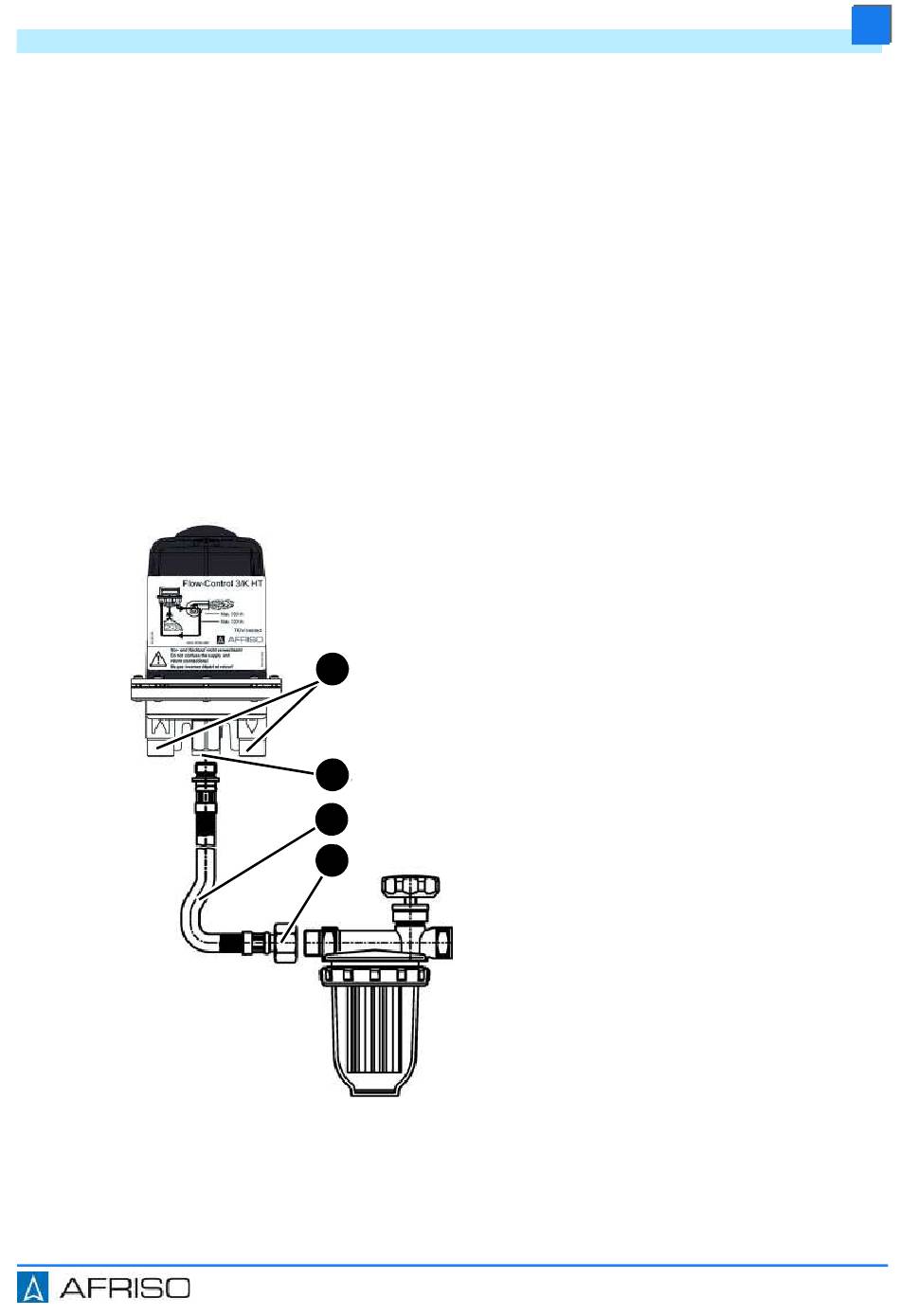

Montage
Installez un filtre à huile dans la
3. Branchez les tuyaux de brûleur
A
Le branchement au filtre, "raccord T"
B
(B), peut être effectué avec le tuyau
en option G
C
G
D
conduite d'alimentation en aval du
produit.
aux raccords filetés R et V (A).
- Le couple de serrage est de
25 ±5 Nm.
1
(C) et un écrou-raccord
/
4
3
(D).
/
8
Flow-Control
FR
16
