Lifetime MAMMOTH Instructions D'assemblage page 17

SECTION 3 (CONTINUED)
TOOLS AND HARDWARE REQUIRED /
EEO-3/16"
(≈5 mm)
(x2)
GIM (x1)
• If you have trouble with this section, scan the code below to view a video on on its assembly.
• En cas d'avoir des problèmes avec cette section, suivre le code QR en dessous pour voir un vidéo de l'assemblage.
• En caso de tener problemas con esta sección, seguir el código QR debajo para ver un video del ensamble.

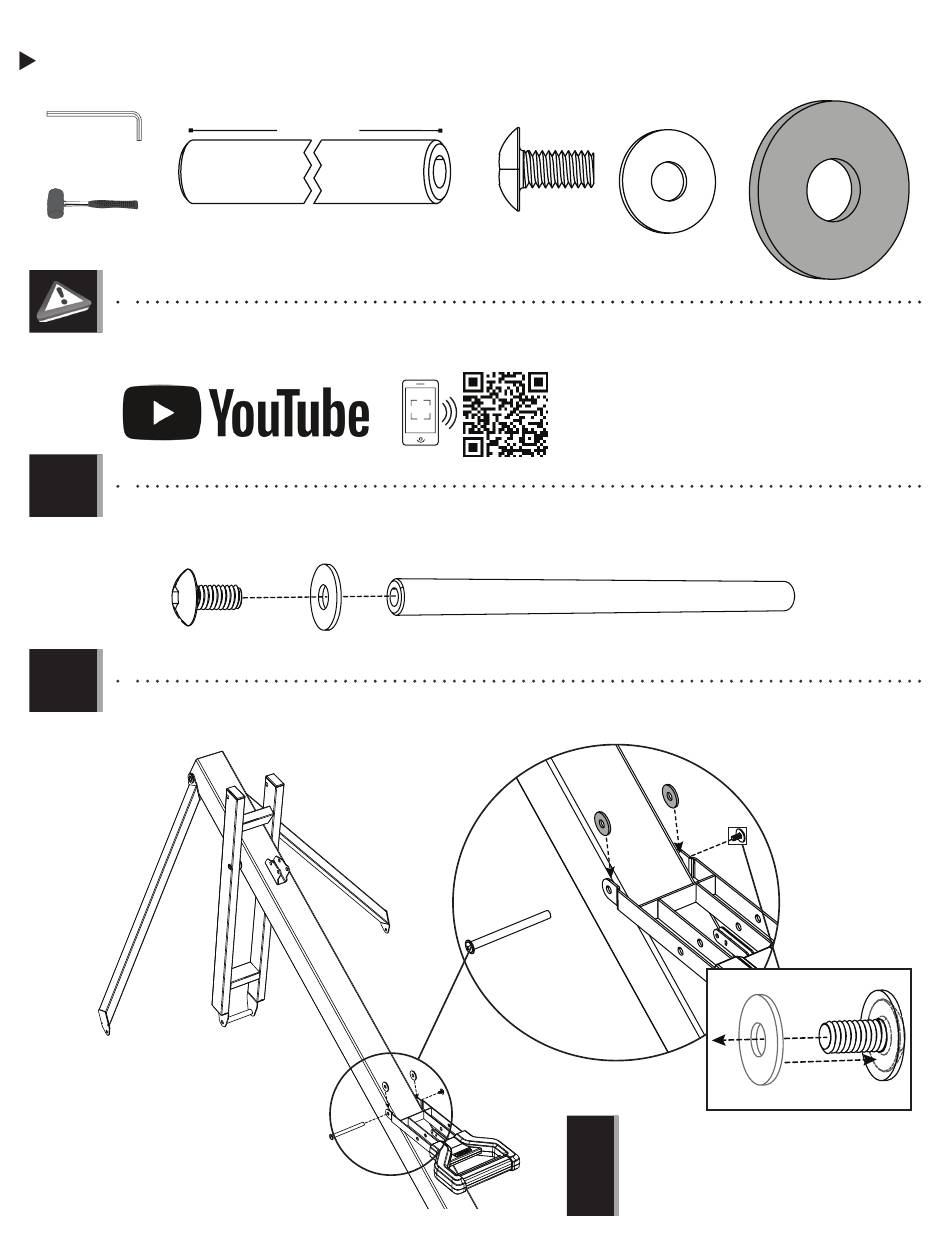

3.1
• Secure one bolt (GDN) and washer (GDO) to one end of 5.8" (≈ 15 cm) coupling pin (GIM).
• Bien attacher un boulon (GDN) et une rondelle (GDO) à une extrémité du pivot d'attelage de 5.8" (≈15 cm) (GIM).
• Fijar bien un perno (GDN) y una rondana (GDO) a un extremo de un pivote de acoplamiento de 5.8" (≈15 cm) (GIM).
GDN
3.2
• Attach the handle (AKI) to the pole (ALG) with the hardware shown.
• Attacher la manivelle (AKI) au poteau (ALG) à l'aide de la quincaillerie indiquée.
• Sujetar la manivela (AKI) al poste (ALG) usando el herraje indicado.
/ SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
OUTILS ET QUINCAILLERIE REQUIS
5.8" (14.6 cm)
(Not actual length / Non à l'échelle
No está a escala)
GDO
ALG
/ HERRAMIENTAS Y HERRAJE REQUERIDOS
/
GDN (x2)
• http://go.lifetime.com/90965section3
GIM
GFA
GIM
!
AKI
17
GDO (x2)
GFA
GDO
• Fit this washer (GDO) over the bolt (GDN) to secure the
hardware to the coupling pin.
• Faire glisser cette rondelle (GDO) sur le boulon (GDN) pour
attacher la quincaillerie al pivot d'attelage.
• Deslizar esta rondana (GDO) sobre el perno (GDN) por fijar el
herraje al pivot de acoplamiento.
GFA (x2)
GDN
