AJUSTES DE LA PLACA
F
RÉGLAGES DE LA PLATINE

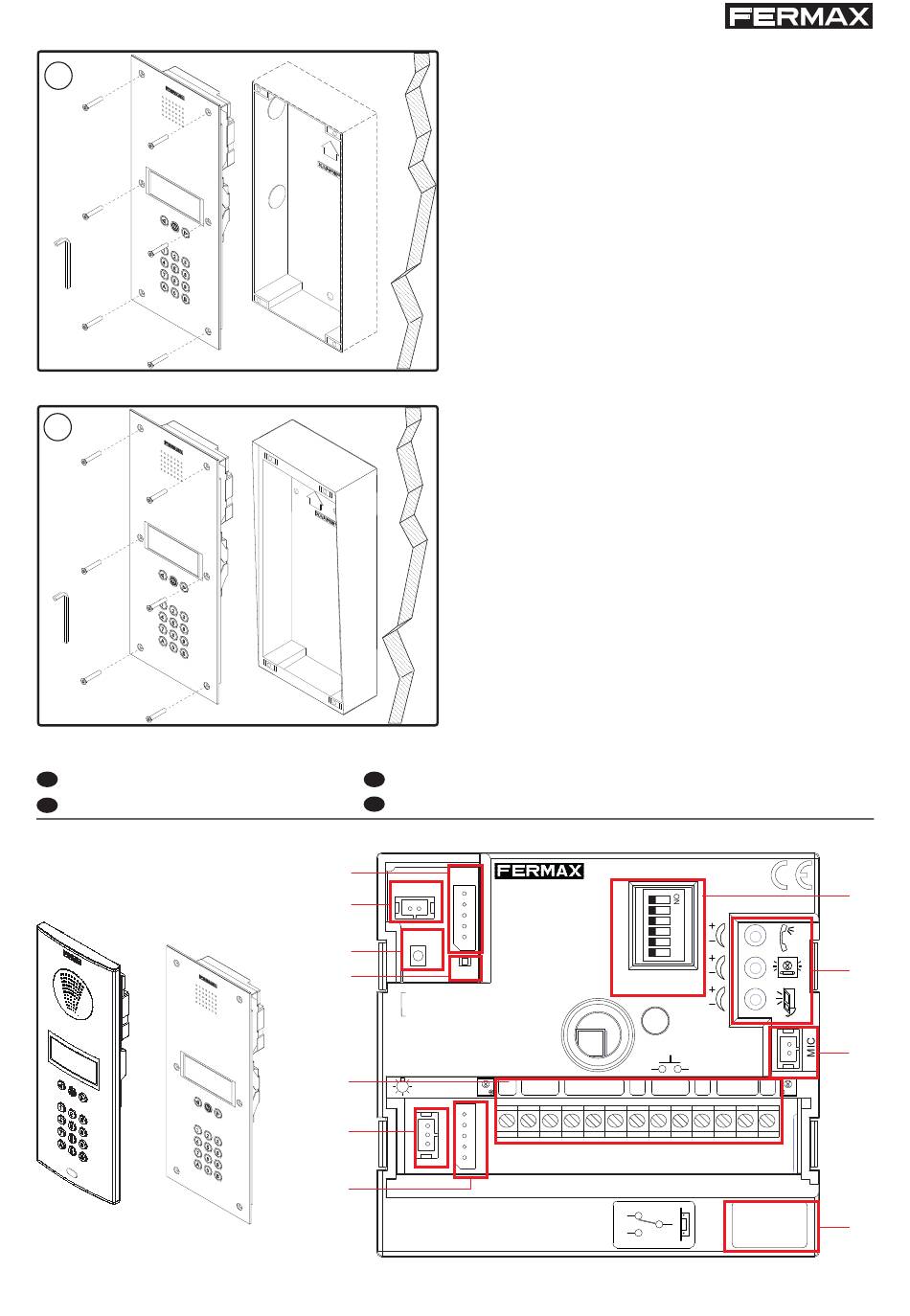

- Cierre de placa con CAJA de EMPOTRAR
- Cover for panel with FLUSH-MOUNTED BOX
- Couvercle de platine avec BOÎTIER
ENCASTRABLE
- Abdichtung der Türstation mit
UNTERPUTZKASTEN
- Fecho de placa com CAIXA de ENCASTRAR
- Cierre de placa con CAJA de SUPERFICIE
- Cover for panel with SURFACE-MOUNTED BOX
- Couvercle de platine avec BOÎTIER EN
SAILLIE
- Abdichtung der Türstation mit AUFPUTZKASTEN
- Fecho de placa com CAIXA de SUPERFÍCIE
EN
PANEL ADJUSTMENT
D
EINSTELLUNGEN DER TÜRSTATION
A)
CN1
CN9
B)
CN1
SW1
D)
DL2
DL2
C)
SW1 PROG
CN9 TAMPER
ONE
TO
ONE
E)
CN2
CN3
P2
F)
G)
DUOX
AMPLIFICADOR
AMPLIFIER
A
B
C
PACK EXTENSION
D
E
F
LED
IDIOMA
LANGUAGE
EXIT
BUS
B
B
C
-
NO
NC
BS
+12
NC
C
NO
H)
AUDIO
I )
J)
18Vdc
S
+
GND
P1
VERSION
:
K)
