Stückliste
Lfd. Stück Bezeichnung
1 1 Bauanleitung RR
2 1 Dekorbogen
3 1 Rumpf mit Kabinenhaube fertig gebaut
2x Servos und Motor u. Regler eingbaut
6 1 Tragflächen fertig für 2 Achs. gebaut
7 1 Höhenleitwerk mit Ruderhorn und
montiertem Gestängeanschluß
8 1 Seitenleitwerk mit Ruderhorn und
montiertem Gestängeanschluß
Kleinteilesatz
20 2 Klettband Pilzkopf
21 2 Klettband Velours
24 2 Einkleberuderhorn
25 2 Gestängeanschluß
26 2 U-Scheibe
27 2 Mutter
28 2 Inbus-Gewindestift
29 1 Inbusschlüssel
30 2 Querrudergestänge mit Z-Biegung
32 1 Schraube
35 1 Bowdenzugrohr
47 1 Stahldraht
52 1 Luftschraube
75 1 Schraube
Fahrwerk
70 1 Hauptfahrwerk mit 2 Rädern Ø 53mm
CD-Anleitung / Flim
80 1 CD-Anleitung / Film

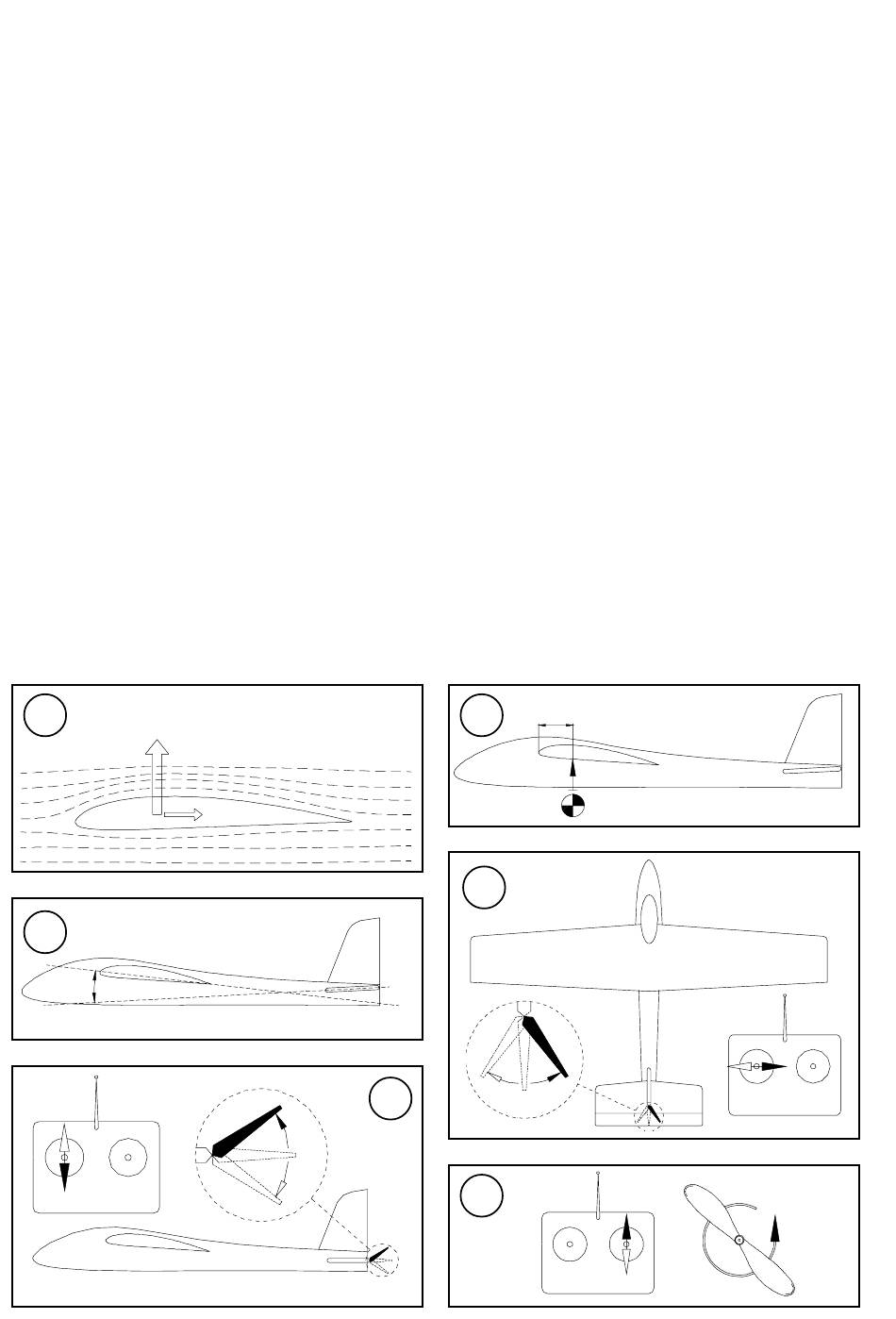

A
Auftriebskraft
C
α
8
BK MiniMag RR
Material
Papier
bedruckte Klebefolie
Elapor geschäumt
Elapor geschäumt
Elapor geschäumt
Elapor geschäumt
Kunststoff
Kunststoff
Kunststoff gespritzt
Metall
Metall
Metall
Metall
Metall
Metall
Kunststoff
Kunststoff
Metall
Kunststoff
Metall
Metall / Kunststoff
B
D
E
F
# 26 4211
Abmessungen
DIN-A4
400 x 700mm
Fertigteil
Fertigteil
Fertigteil
Fertigteil
25 x 60 mm
25 x 60 mm
Fertigteil
Fertigteil Ø6mm
M2
M2
M3 x 3mm
SW 1,5
Ø1 x 70mm
M5 x 50mm
3 x 2 x 90 mm
1,3 x 250 mm
5,0 x 4,0"
M3 x 12mm
Fertigteil
Fertigteil
X
