FR - Traduction de la notice originale
I. Nomenclature
II. Caractéristiques techniques

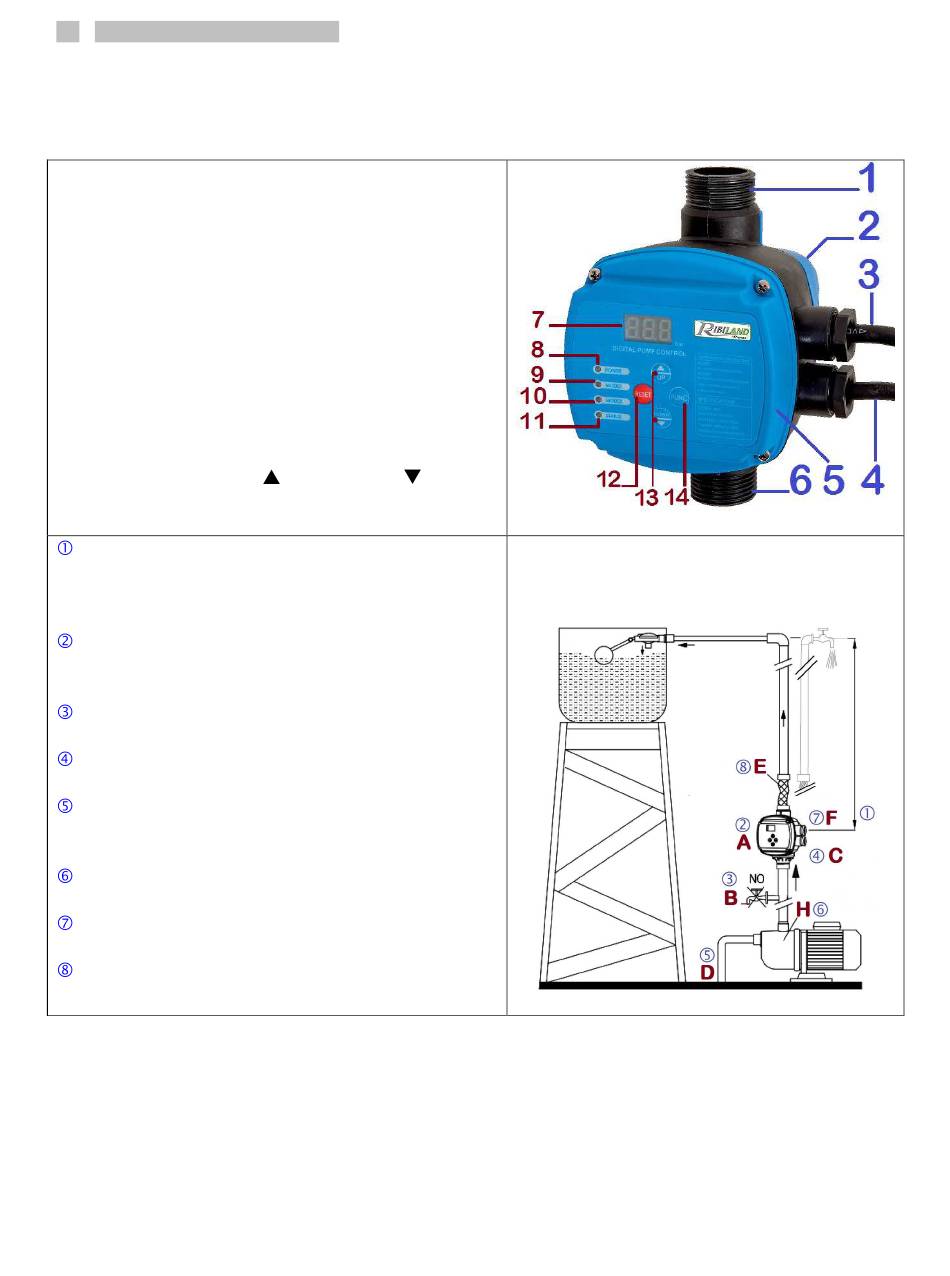

I. NOMENCLATURE
1. Raccord
2. Capot supérieur
3. Connexion vers l'alimentation électrique (avec
prise 2P+T)
4. Connexion électrique vers la pompe (fils nus)
5. Corps du régulateur
6. Raccord pompe
7. Ecran LED
8. Témoin de mise sous tension du produit
9. Témoin de mode opératoire 1
10. Témoin de mode opératoire 2
11. Témoin de d'état
12. Bouton de redémarrage.
13. Touche de sélection ( : vers le haut ;
bas)
14. Touche MODE
Le contrôleur peut être installé directement sur la
pompe ou sur la ligne de refoulement.
Le point de tirage (par ex. robinet) le plus lointain ne
doit pas dépasser 45m.
Le contrôleur (A) est équipé d'un clapet anti-retour
pour éviter toute baisse de pression dans la
canalisation.
Ne pas installer de robinet (B) entre la pompe et le
contrôleur.
La pression de redémarrage du contrôleur est
réglable entre 0,6 à 6,0bar.
Avant de démarrer le contrôleur, vérifiez la ligne
d'aspiration (D) et assurez-vous que la pompe est
amorcée.
Le contrôleur peut être installé directement sur la
pompe, ou entre la pompe et le premier robinet.
Il est impératif d'installer le contrôleur avec les
flèches (F) pointant vers le haut.
Il est recommandé de relier la sortie du contrôleur
au système à l'aide de tuyau flexible (E).
II. CARACTERISTIQUES
III. Consignes de sécurité
IV. Mise en route
: vers le
VOIR TABLEAU 1
V. Utilisation
VI. Entretien et Entreposage
Fig. 1
EXEMPLES d'INSTALLATION
avec interrupteur flotteur ou avec un
robinet
Fig. 2
Page 3 / 24
