IT - Traduzione delle istruzioni originali

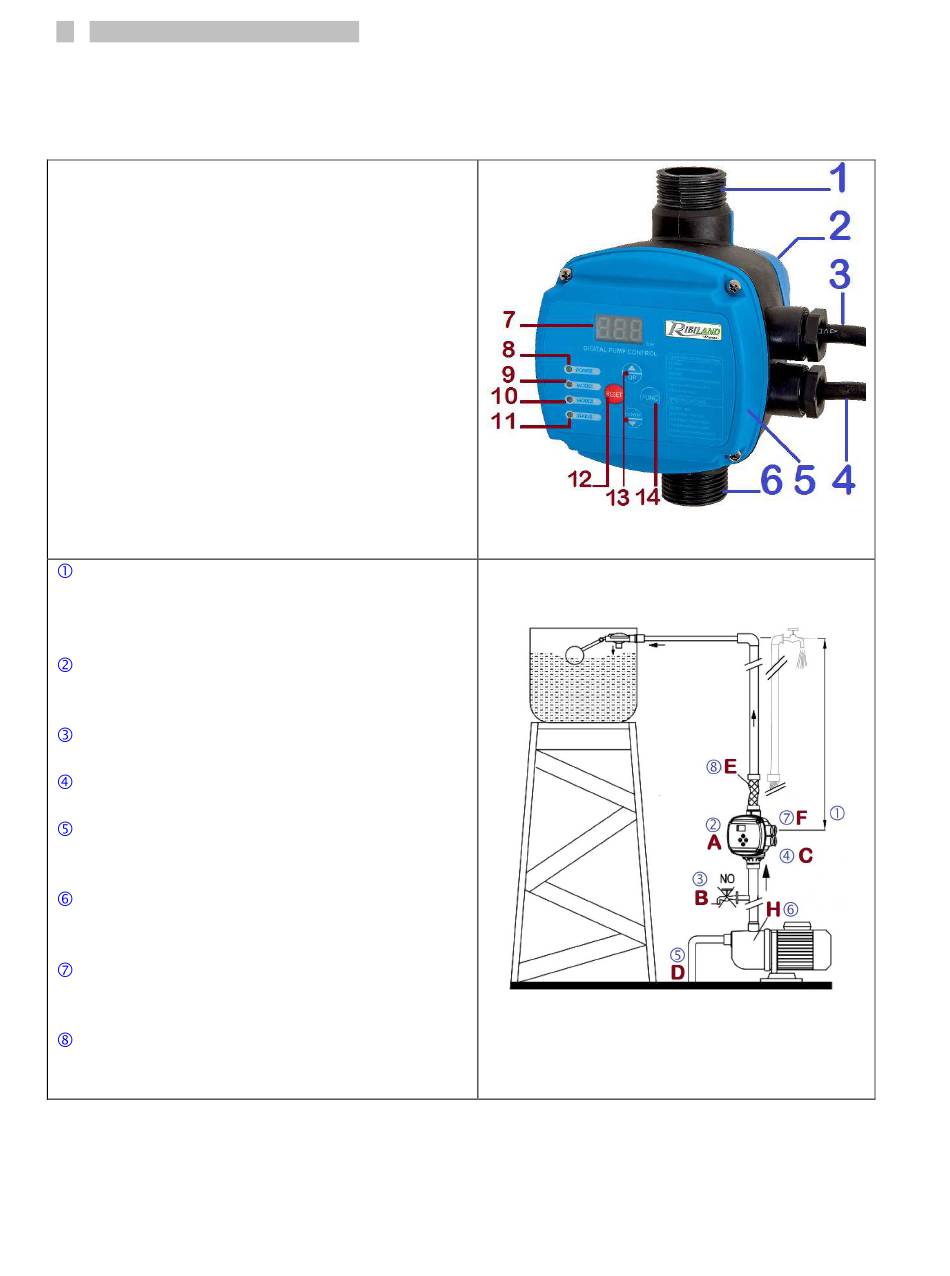

I. Elenco componenti
II. Caratteristiche
I. ELENCO COMPONENTI
1. Uscita
2. Copperchio superiore
3. Collegamento verso l'alimentazione elettrica
(con presa 2P+T)
4. Collegamento elettrico verso la pompa
(conduttori nudi)
5. Corpo del regolatore
6. Collegamento Ingreso
7. Display LED
8. Indicatore di alimentazione
9. Indicatore Modalità 1
10. Indicatore Modalità 2
11. Indicatore dello stato
12. Pulsante di ripristino
13. Pulsante di selezione
14. Pulsante MODE (modalità)
Il dispositivo di controllo può essere installato
direttamente sulla pompa o sulla tubazione.
Il rubinetto d'acqua piú lontano non deve superare
i 45m
Il dispositivo di controllo (A) è fornito d'una
valvola a sfera per evitare ogni ribasso di pressione
nella canalizzazione.
Non installare rubinetti (B) trà la pompa ed il
dispositivo di controllo.
La pressione di ripartenza del dispositivo di
controllo è predisposta a 0,5 – 6,0 bar.
Prima di iniziare il dispositivo di controllo,
verificate l'aspirazione e garantite che la pompa è
innescata.
Il dispositivo di controllo può essere installato
direttamente sulla pompa, o tra la pompa ed il
primo rubinetto.
È imperativo d'installare il dispositivo di
controllo con le frecce (F) che indicano verso
l'alto.
Si raccomanda di collegare l'uscita del
dispositivo di controllo al sistema a l'aiuto di
condotto flessibile (E).
II. CARATTERISTICHE
III. Istruzioni di sicurezza
IV. Per iniziare
VEDERE TABELLA 1
V. Funzionamento
VI. Pulizia e Conservazione
Fig. 1
ESEMPI DI INSTALLAZIONE
con interruttore flottante e con rubinetto
Fig. 2
