Notes générales pour l'installation
Quelques notes sur le raccordement des câbles sensibles
Les câbles des signaux analogiques (4-20mA) ne doivent pas cheminer dans les mêmes
gaines ou conduits que les câbles de puissance ou de télécommande en tension
alternative. En règle générale, il est souhaitable de prévoir des conduits séparés pour
éliminer les interférences.
Note: Il est possible de regrouper les câbles des signaux analogiques avec les câbles
thermocouple et les câbles de télécommande de faible tension continue comme le câble
d'alimentation 24 VDC pour les transmetteurs.
2
2
Un câble blindé à quatre conducteurs, section 0.8 mm
ou 1 mm
est conseillé pour les
signaux analogiques. Mettre le blindage à la terre d'un seul côté du câble.
2

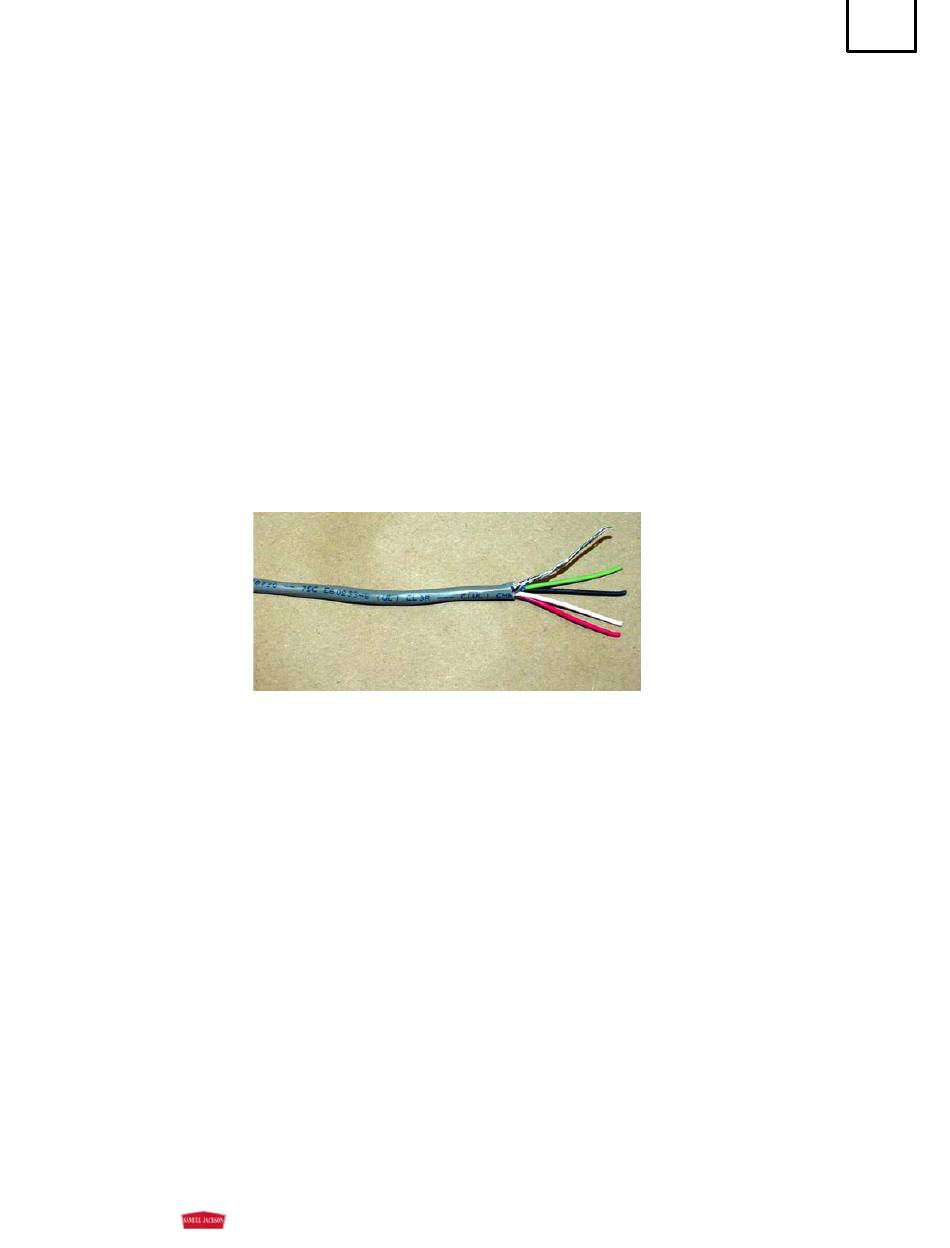

Câble blindé 4 conducteurs section 0.8 mm
