Instructions de montage et d'installation du capteur
d'humidité "Sled II" réf. 81680
Pour les convoyeurs à bande
Le capteur d'humidité sur le convoyeur à bande "Sled II" référence 81680 mesure
l'humidité du coton graine circulant sur un convoyeur à bande entre l'alimentateur de
modules et le point de reprise par aspiration avec de l'air chaud. Un capteur, "flottant" au-
dessus du coton graine, détecte les variations d'humidité du coton avant le séchage. Les
températures du système de séchage sont réglées automatiquement en utilisant une
interface Moisture Mirror Samuel Jackson.
Des conseils pour le montage et l'installation du châssis pivotant sur le convoyeur sont
donnés ci-après.

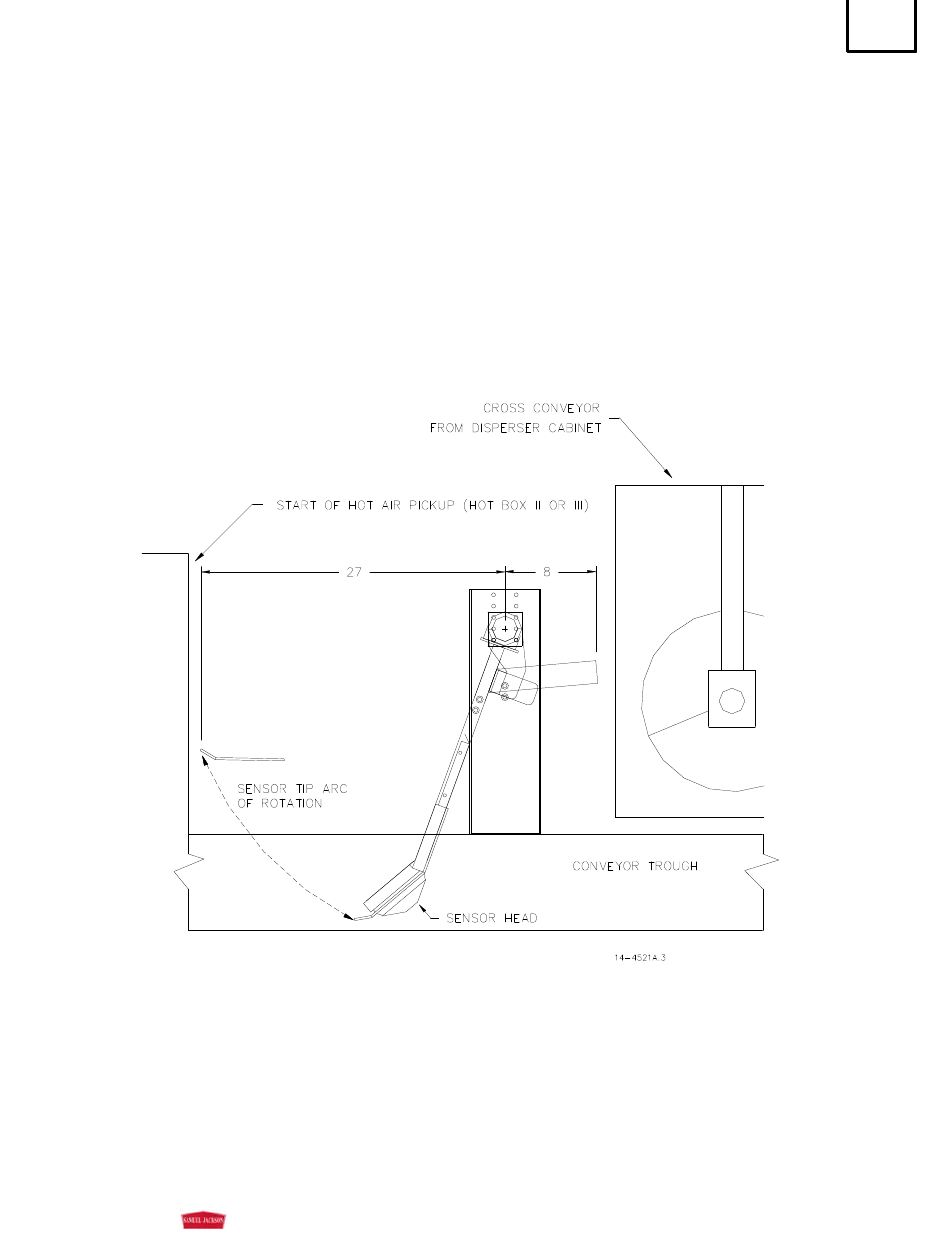

Figure 1: Espace requis pour le capteur sur l'auge du convoyeur
Commencer l'installation en déterminant l'emplacement du capteur "Sled II" sur l'auge du
convoyeur de façon à ce qu'il n'interfère pas avec l'alimentateur de modules ou
l'équipement de reprise du coton graine. La figure 1 montre l'espace minimal requis pour
le système "Sled II".
Mesurer la largeur intérieure en haut des flancs de l'auge du convoyeur. Les supports du
châssis pivotant (ou "pivot") sont réglables pour des largeurs intérieures comprises entre
32" et 40 ½" (soit environ entre 81 et 103 cm).
