Raccordements électriques de produits tiers
Tout type de capteur avec un signal de sortie 4-20mA linéaire peut être raccordé à
l'interface Moisture Mirror. Tous les capteurs de produits tiers doivent avoir un signal de
sortie linéaire.
Pour les capteurs de l'analyseur de débit, il n'y a pas de réglages à modifier. 4mA
représente une charge de 0% et 20mA représente une charge de 100%.
Pour tous les capteurs d'humidité de produits tiers, le Type de signal d'humidité doit
être modifié de la valeur "Coton" (réglage d'usine par défaut) à la valeur linéaire
"Linéaire". Les valeurs d'humidité pour 20mA (maximum) et 4mA (minimum) doivent
être connues pour chaque capteur.
Le paramètre "Valeur haute 20mA" représente le taux d'humidité quand la sortie du
capteur est à 20mA et le paramètre "Valeur basse 4mA" représente le taux d'humidité
quand la sortie du capteur est à 4mA. Le paramètre " Valeur haute 20mA " doit être
compris entre 0.1% et 30.0%. Le paramètre " Valeur basse 4mA " doit être compris entre
0.1% et 20.0%.

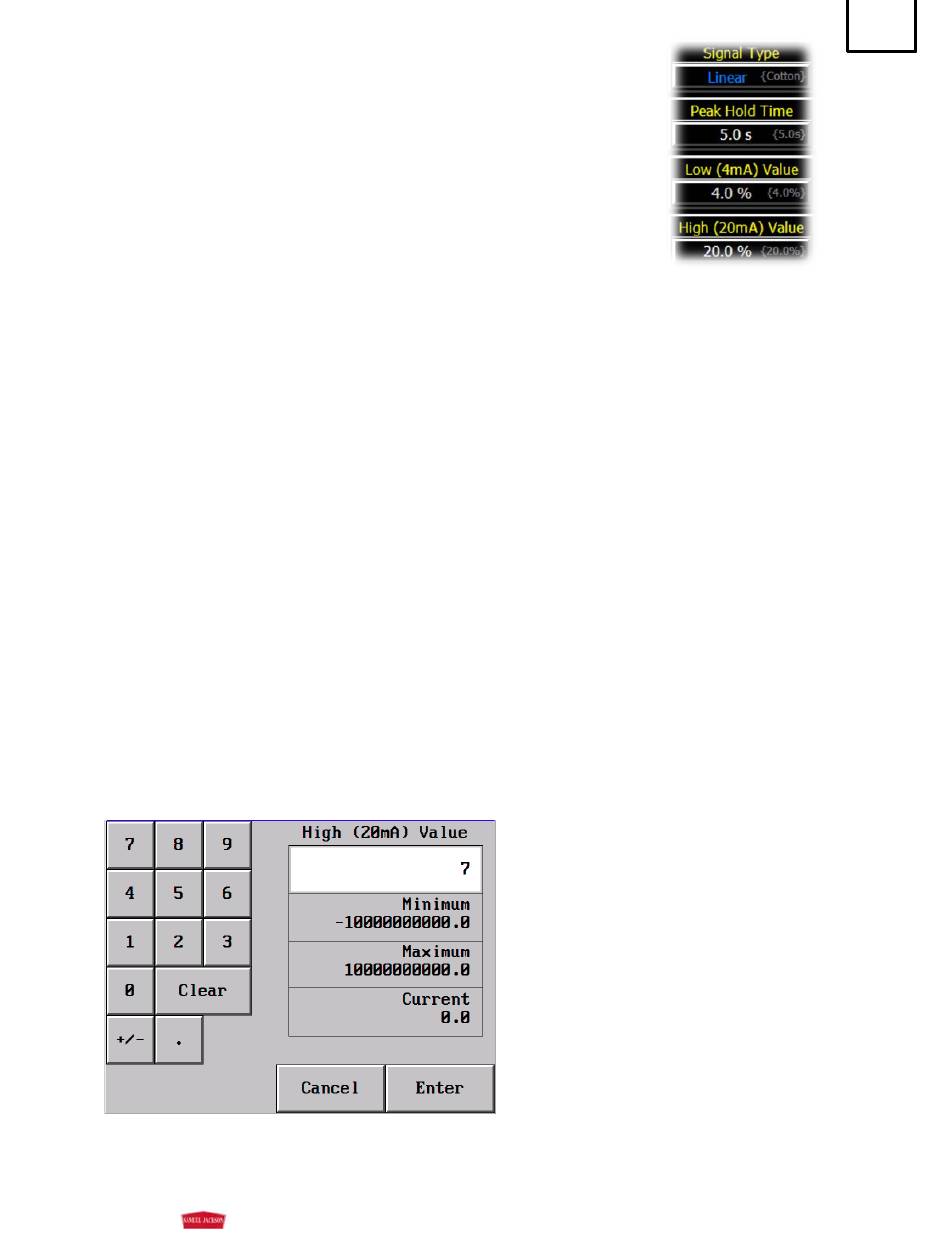

Pour entrer le taux d'humidité à 20mA (maximum), appuyer sur le bouton "Valeur haute
20mA". L'écran ci-dessous apparaît. L'appui sur le bouton "Valeur basse 4mA" permet
de changer le taux d'humidité à 4mA (minimum).
© SAMUEL JACKSON, INCORPORATED, 2013 ALL RIGHTS RESERVED – TOUS DROITS RESERVES
PAGE 115 de 145 MOISTURE MIRROR X
ALL RIGHTS RESERVED – TOUS DROITS RESERVES
Utiliser le clavier apparaissant sur l'écran
pour entrer le taux d'humidité puis appuyer
sur "Enter". En cas d'erreur lors de la saisie,
vous pouvez appuyer sur le bouton "CLR"
pour effacer la valeur courante.
6
