b. Moniteur mural
Pour faciliter la fixation de la grille après avoir enlevé les 2 vis sous le moniteur, vous devez
déconnecter, avec précaution, les 2 fiches en provenance du moniteur, sans oublier de les remettre
avant d'accrocher et de revisser le support au moniteur après le câblage.
IMPORTANT !
NE PAS FAIRE PENDRE LE MONITEUR AU BOUT DES FILS.
Il ne faut pas déconnecter les mini connecteurs en tirant sur les fils mais dégager le corps des
connecteurs.

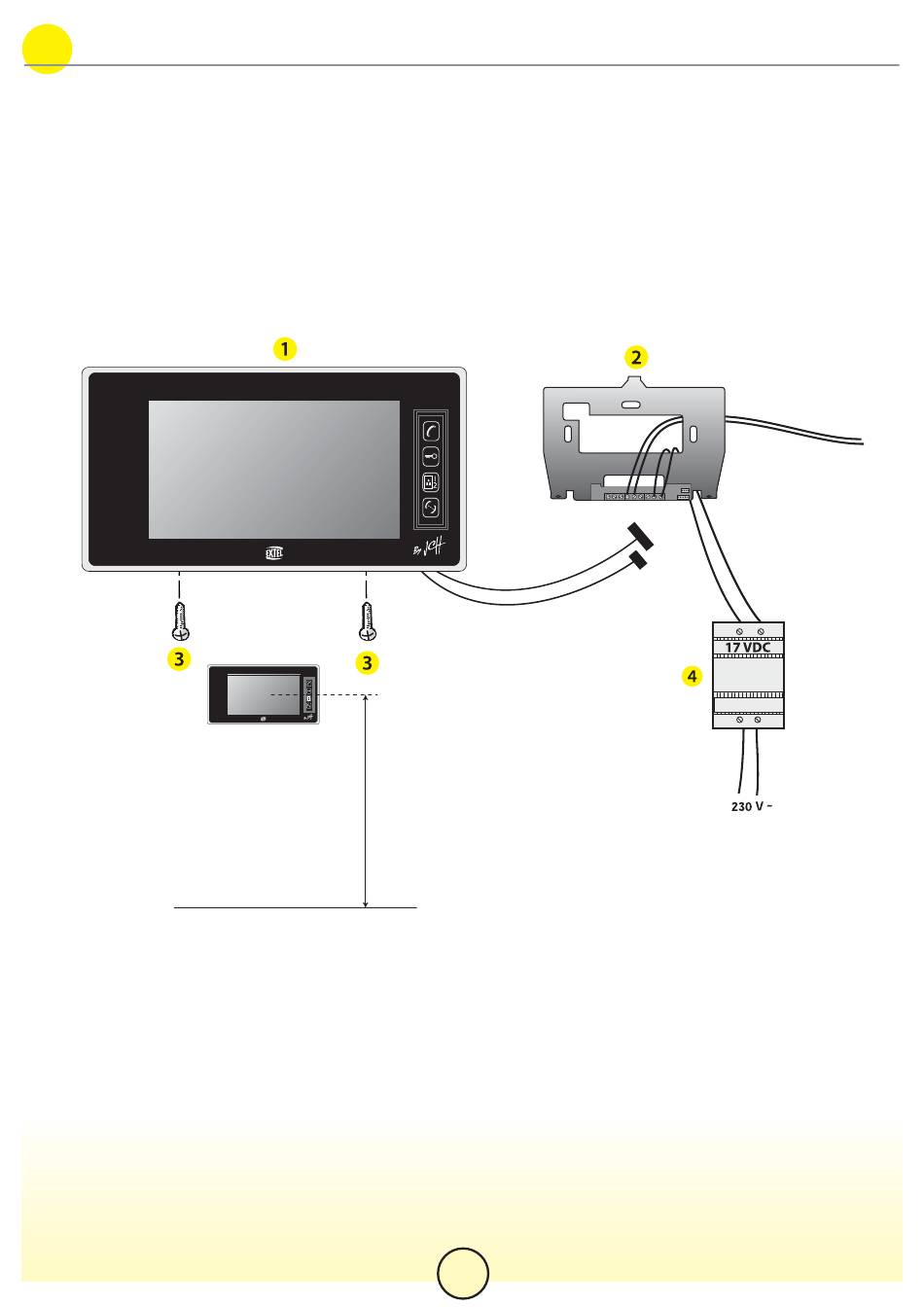

1 . Fixer le support mural (2).
2 . Raccorder les 2 fils venant de la platine de rue et les 2 fils d'alimentation en respectant bien le
schéma de câblage et la polarité de l'alimentation.
3. Replacer les 2 fiches du moniteur sur la carte du bornier.
4 . Mettre en place le moniteur (1) sur son support mural (2) et verrouiller l'ensemble avec les
2 vis (3).
5 . Seulement après avoir raccordé la platine de rue, brancher l'alimentation 230 V~ sur
l'adaptateur (4) (sur une installation conforme aux normes en vigueur, NFC 15-100 pour la
France).
1,60 m
6F
INT
FM DATA
C1+ C1- C2+ C2- B+ GND
-
+
