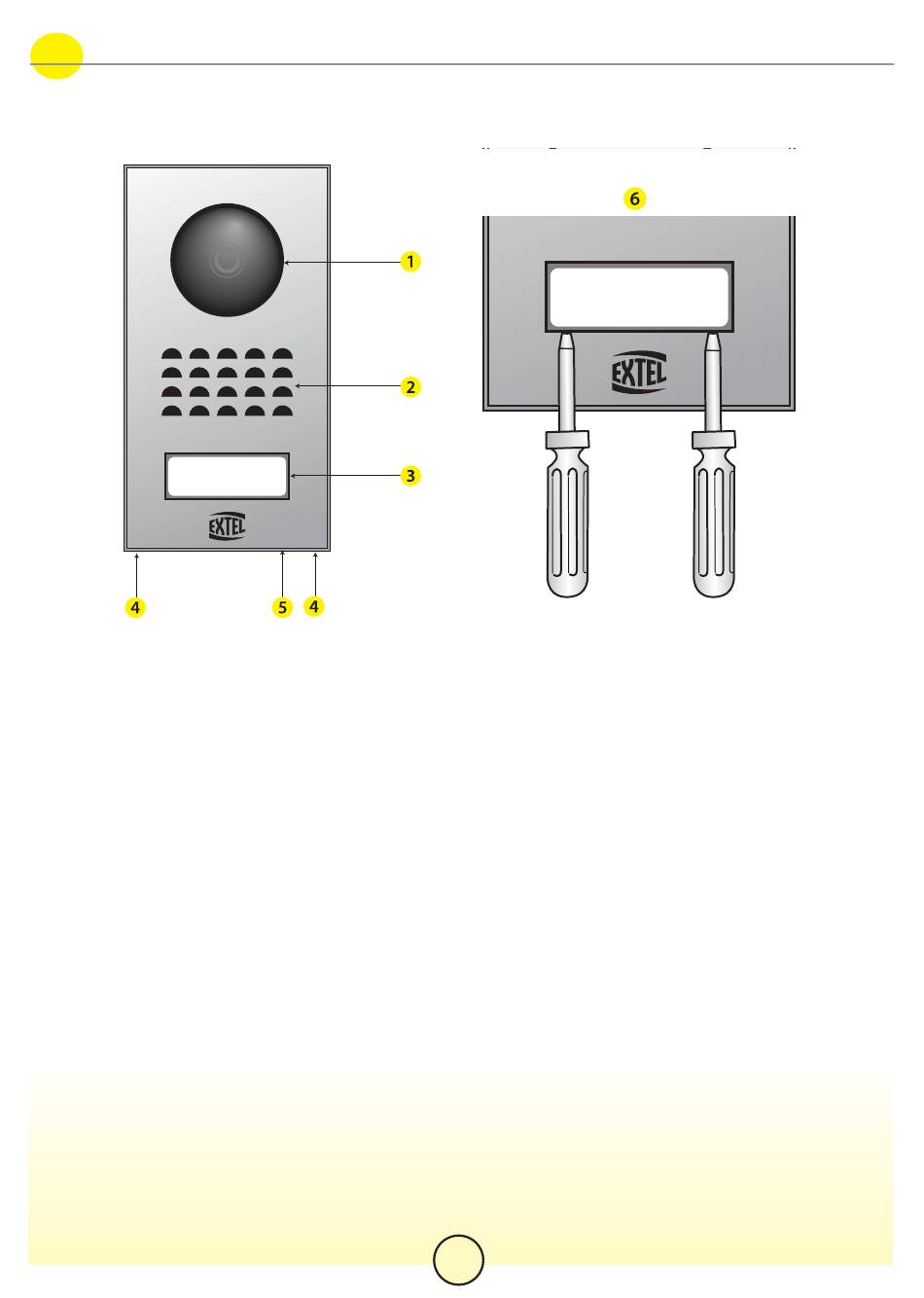

b. Platine de rue "caméra"
1. Objectif de la caméra CCD avec mise au point automatique, équipée d'un éclairage pour une
vision dans la pénombre (pour une vision de nuit, prévoir un éclairage d'appoint).
2. Haut parleur : permet de se faire entendre à l'extérieur.
3. Porte nom et Bouton d'appel : lorsqu'on appuie sur ce bouton, la sonnerie se fait entendre à
l'intérieur et à l'exterieur, l'écran et la caméra se mettent en fonction et le porte-nom s'éclaire
(si "muting" sonne à l'extérieur uniquement).
4. Vis de fixation de la face avant sur son cadre. Démonter cette face pour accéder au bornier de
raccordement et aux trous de fixation de la platine de rue
5. Micro, vous permet de communiquer vers l'intérieur.
6. Pour inscrire votre nom sur le porte-étiquette, dégager délicatement la partie avant du porte-
nom à l'aide de petits tournevis.
