Figure 4 : Modèle TVB-2405/TVB-4405
Installation
Pour installer la caméra :
1. Utilisez le modèle et placez-le bien droit contre la surface de montage,
puis marquez l'emplacement des orifices dédiés.
2. En respectant toutes les réglementations locales en matière de sécurité,
percez et ajustez les trous de montage.
3. Vous pouvez, si vous le souhaitez, installer le boîtier arrière sur le mur.
4. Faites passer les câbles via l'orifice prévu à cet effet, puis procédez aux
connexions nécessaires. À l'aide d'un câble vidéo coaxial 75 ohms,
reliez le DVR TVI à la sortie vidéo TVI de la caméra, puis connectez
une alimentation 12 VDC ou 24 VAC au câble d'alimentation.
5. Fixez la caméra au plafond ou au mur à l'aide des vis fournies.
Guide d'installation
Bouton du menu OSD
Commutateur (Haut = Sortie analogique
960H ; Bas = Fonction WDR)
Sortie BNC (pour le câble de test vidéo)
2

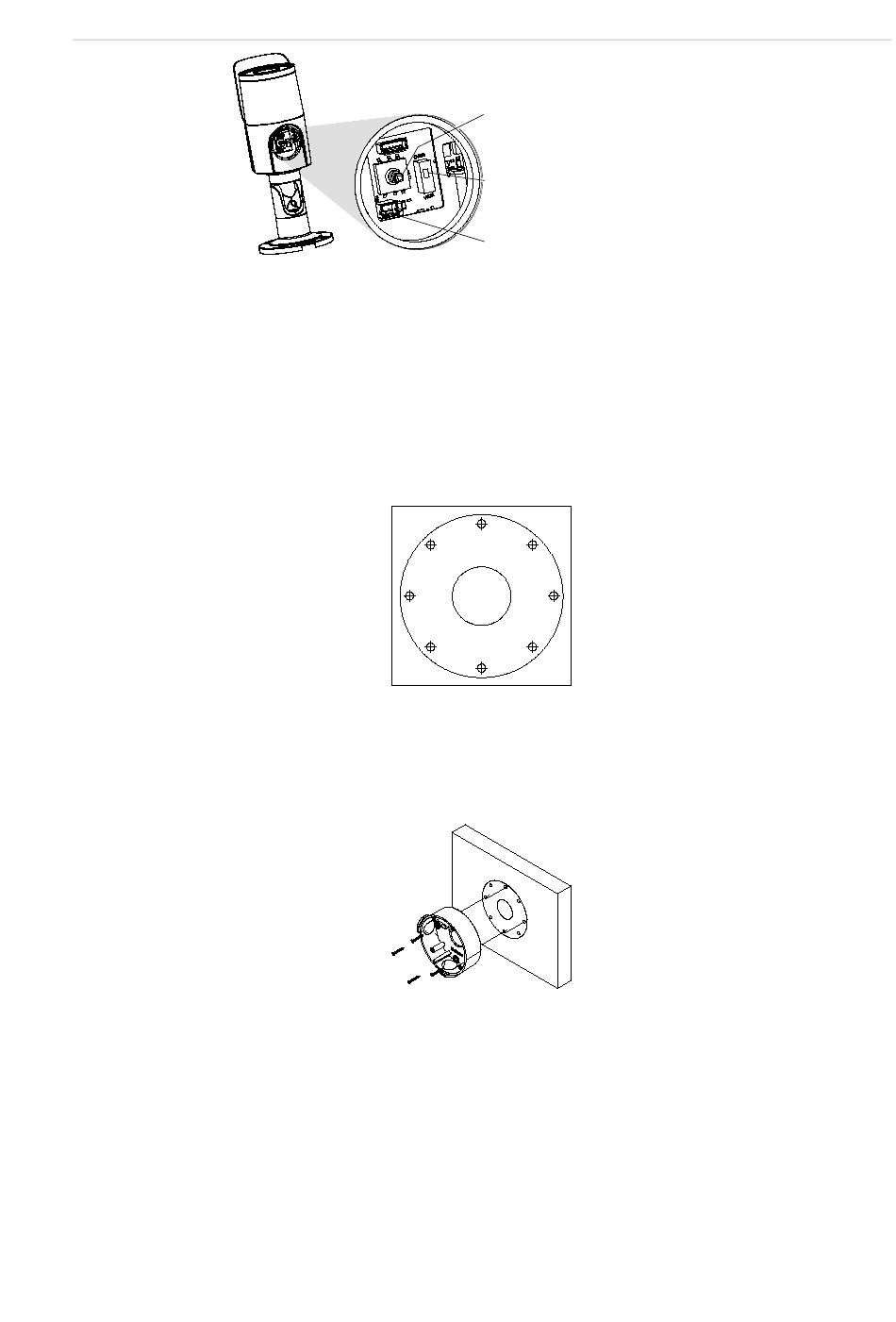

Drill Template
1
A
2
2
1
Hole A: for cables routed through the wall
1
Screw hole 1: for integrative bracket
Screw hole 2: for conduit back box
2
5
