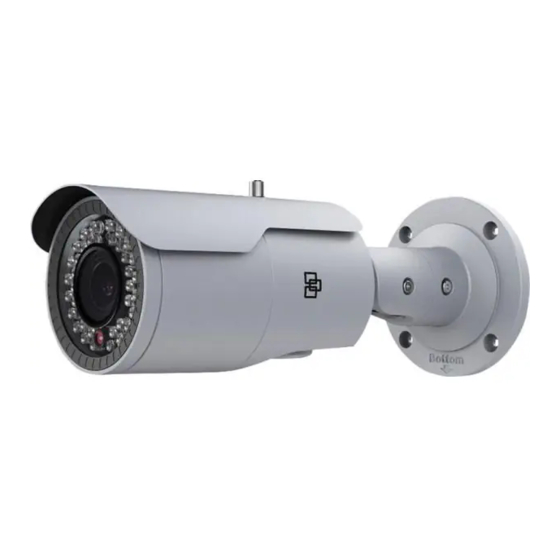

- Page 1 Guide d’installation de la caméra Bullet HD-TVI 720p et 1080p TruVision P/N 1073164-EN • REV C • ISS 22NOV17...
-
Page 3: Table Des Matières
Sommaire Présentation du produit 2 Description de la caméra 3 Installation 5 Système de chauffage intégré à la caméra TVB-2405/4405 7 Programmation 7 Arborescences des menus 10 Caractéristiques techniques 12 Informations juridiques et réglementaires 13 Guide d’installation... -
Page 4: Présentation Du Produit
Ce guide d’installation s’applique aux modèles de caméra Bullet HD-TVI 720p et 1080p TruVision suivants : TVB-2402 (caméra Bullet 720p, objectif VF de 2,8 à 12 mm, PAL) TVB-4402 (caméra Bullet 720p, objectif VF de 2,8 à 12 mm, NTSC) ... -
Page 5: Description De La Caméra
• Guide d’installation • Informations relatives à la directive DEEE • Câble de test vidéo Description de la caméra Figure 1 : Description de la caméra 1. Sortie analogique 960H (noire) 5. Pare-soleil 2. Sortie TVI (gris) 6. Objectif 3. Câble d’alimentation 7. - Page 6 960H peut être reliée à un moniteur analogique 960H (ou moniteur de test), à un encodeur ou à un DVR. Avec les caméras Bullet VF 720p (modèle TVB-2402/TVB-4402), la sortie analogique 960H et la sortie TVI ne peuvent pas être utilisées en même temps.
-
Page 7: Installation
Figure 4 : Modèle TVB-2405/TVB-4405 Bouton du menu OSD Commutateur (Haut = Sortie analogique 960H ; Bas = Fonction WDR) Sortie BNC (pour le câble de test vidéo) Installation Pour installer la caméra : 1. Utilisez le modèle et placez-le bien droit contre la surface de montage, puis marquez l’emplacement des orifices dédiés. - Page 8 à la figure ci-dessous. Serrez les vis une fois cela fait. 360° 90° 360° 7. Ajustement du zoom et de la mise au point a) Ajustez manuellement le zoom et la mise au point sur les modèles TVB-2402/TVB-4402 et TVB-2404/TVB-4404. Guide d’installation...
-
Page 9: Système De Chauffage Intégré À La Caméra Tvb-2405/4405
à -10 °C. Cependant, si le fonctionnement est continu, ce n’est pas le cas tant que la température interne n’est pas inférieure à -30 °C. Remarque : les modèles TVB-2402/4402 et TVB-2404/4404 fonctionnent à une température comprise entre -30 et 60 °C. Programmation Une fois que la caméra a été... -
Page 10: À L'aide D'une Sortie Tvi
À l’aide d’une sortie TVI La programmation via la sortie TVI peut s’effectuer à l’aide d’un DVR TVI. Connectez le câble TVI au DVR, comme illustré ci-dessous. Figure 5 : Connexion du câble TVI Accédez au menu PTZ du DVR connecté, sélectionnez le protocole TruVision-Coax et utilisez le panneau de contrôle PTZ pour configurer la caméra. - Page 11 Pour obtenir des informations supplémentaires, reportez-vous au guide de l’utilisateur du contrôleur TVS-C200. Caméra TVB-2402/TVB-4402 La caméra est dotée d’une sortie vidéo double : une sortie analogique 960H et une sortie TVI. Définissez le commutateur intégré sur CVBS/Analogique 960H afin de visualiser la programmation sur un moniteur standard.
-
Page 12: Arborescences Des Menus
960H et TVI sont toutes deux disponibles. Reportez-vous à la Figure 8, à la page 11, pour consulter l’arborescence du menu. Arborescences des menus Figure 7 : Arborescence du menu pour le modèle TVB-2402/TVB-4402 Guide d’installation... - Page 13 Figure 8 : Arborescence du menu pour les modèles TVB-2404/TVB-4404 et TVB- 2405/TVB-4405 Guide d’installation...
-
Page 14: Caractéristiques Techniques
Caractéristiques techniques Alimentation 12 VDC/24 VAC Courant TVB-2402/TVB-4402 : 12 VDC : 333 mA max. 24 VAC : 250 mA max. TVB-2404/TVB-4404 : 12 VDC : 420 mA max. 24 VAC : 250 mA max. TVB-2405/TVB-4405 : 12 VDC : 1A max. -
Page 15: Informations Juridiques Et Réglementaires
Copyright © 2017 United Technologies Corporation. Tous droits réservés. Interlogix fait partie de UTC Climate Controls & Security, une unité de United Technologies Corporation. Marques et brevets : Il est possible que les noms de marque mentionnés dans ce document soient des marques commerciales ou déposées de leurs fabricants ou fournisseurs respectifs. - Page 16 : Coordonnées et manuels Pour connaître nos coordonnées, rendez-vous à l’adresse www.interlogix.com ou à l’adresse www.firesecurityproducts.com. Pour obtenir une version de ce document dans une langue différente, ou d’autres manuels, rendez-vous à l’adresse www.firesecurityproducts.com.
- Page 17 Guide d’installation...
