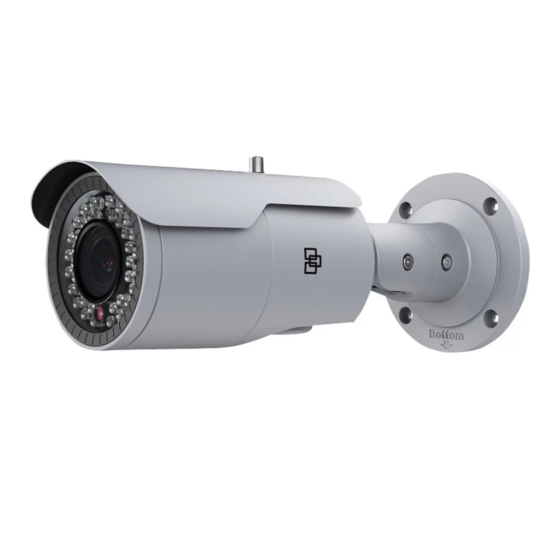

Interlogix TVB-2403 Manuel De Configuration
Masquer les pouces
Voir aussi pour TVB-2403:
- Manuel de configuration (22 pages) ,
- Guide d'installation (4 pages)
Manuels Connexes pour Interlogix TVB-2403
Sommaire des Matières pour Interlogix TVB-2403
- Page 1 Manuel de configuration de la caméra TVI haute définition TruVision TVB-2403/TVB-4403 TVB-2404/TVB-4404 TVD-2403/TVD-4403 TVD-2404/TVD-4404 P/N 1072940-FR • REV A • ISS 10MAR15...
- Page 2 Copyright © 2015 United Technologies Corporation. Interlogix fait partie d’UTC Building & Industrial Systems, une unité de United Technologies Corporation. Tous droits réservés. Marques et brevets Il est possible que les noms de marque utilisés dans ce document soient des marques commerciales ou déposées de leurs fabricants ou fournisseurs respectifs.
-
Page 3: Table Des Matières
Sommaire Introduction 2 Programmation 2 Menu 4 Norme vidéo 4 Langue 4 Configuration 4 Zone 4 Objectif 4 Exposition 5 Gestion du contre-jour (BLC) 5 Balance des blancs (WB) 6 Mode jour/nuit 6 Réduction du bruit 6 Options spéciales 6 Ajustement 8 Réinitialisation 8 Manuel de configuration de la caméra TVI haute définition TruVision... -
Page 4: Introduction
Protocole coaxial TruVision sur Protocole PTZ, et cliquer sur le bouton dédié pour afficher le menu approprié. Remarque : Deux versions du contrôleur OSD sont proposées par Interlogix : le contrôleur TVS-C100 et le contrôleur TVS-C200. Reportez-vous à la documentation liée pour identifier le contrôleur approprié. - Page 5 Figure 1 : Contrôleur coaxial TVS-C200 1. Voyant 2. Touches fléchées 3. Bouton OK Le menu Configuration permet d'accéder aux options de configuration de la caméra. Avant d'utiliser le contrôleur, assurez-vous que celui-ci est alimenté. Deux piles AAA sont également requises. 1.
-
Page 6: Menu
Menu Norme vidéo Les normes vidéo PAL ou NTSC sont proposées. Langue Les langues suivantes sont proposées : English (Anglais), Japanese (Japonais), CHN1 (Chinois 1), CHN2 (Chinois 2), Korean (Coréen), German (Allemand), French (Français), Italian (Italien), Spanish (Espagnol), Polish (Polonais), Russian (Russe), Portuguese (Portugais), Dutch (Néerlandais), Turkish (Turc) Hebrew (Hébreu) ou Arabic (Arabe). -
Page 7: Exposition
Exposition SHUTTER (Obturateur) : permet de sélectionner l'option AUTO, 1/25, 1/50, FLK, 1/200, 1/400, 1/1k, 1/2k, 1/5k, 1/10k, 1/50k, x2, x4, x6, x8, x10 ou x15. AGC (Contrôle automatique du gain) : permet de régler le niveau de contrôle automatique du gain sur une valeur comprise entre 0 et 15. SENS-UP (Augmentation de la sensibilité) : permet de désactiver la fonction d'augmentation de la sensibilité, ou de définir cette option sur AUTO. -
Page 8: Balance Des Blancs (Wb)
HSBLC : permet de sélectionner une zone HSBLC, de définir l'état d'affichage sur ON (Activé), de définir la position et la taille (en appuyant sur les boutons haut/bas/gauche/droite), de définir le niveau HSBLC sur une valeur comprise entre 0 et 100, de sélectionner le mode ALL DAY (Toute la journée) ou Night (Nuit), ainsi que d'activer ou non le masquage. - Page 9 D-Effect : FREEZE (Figer) : permet d'activer ou de désactiver la fonction Figer. MIRROR (Miroir) : permet de sélectionner les options OFF (Désactivé), MIRROR (Miroir), V-FLIP (Retournement V) ou ROTATE (Pivoter). D-ZOOM : permet de définir la zone de zoom en optant pour la position PAN (Mouvement horizontal) ou TILT (Balayage vertical).
-
Page 10: Ajustement
Ajustement Sharpness (Netteté) : permet de définir le niveau de netteté sur une valeur comprise entre 0 et 15. Monitor (Moniteur) : permet de sélectionner l'option CRT ou LCD. LSC : permet d'activer ou de désactiver l'état LSC. Réinitialisation Permet de rétablir tous les paramètres par défaut. EXIT (Quitter) : appuyez sur pour quitter le menu. - Page 11 Manuel de configuration de la caméra TVI haute définition TruVision...
- Page 12 Manuel de configuration de la caméra TVI haute définition TruVision...
