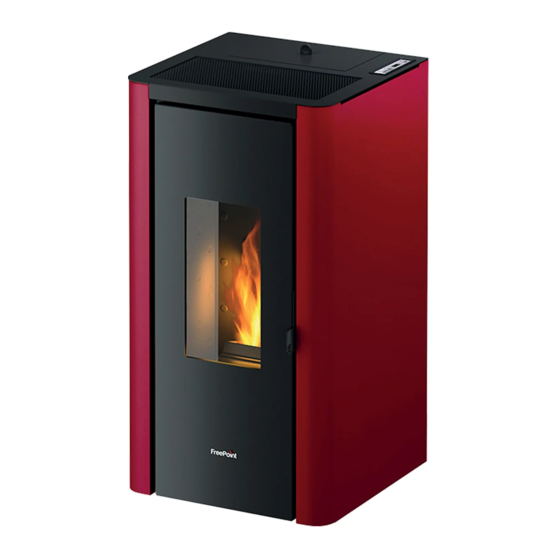

- Page 1 MANUEL DE L’INSTALLATEUR Poêle à granulés ©2019 CADEL srl | All rights reserved - Tutti i diritti riservati INDIGO - VERA - TALAS - ELANE...
-
Page 2: Table Des Matières
6 ENTRETIEN EXTRAORDINAIRE .....20 6.1 AVANT-PROPOS ............20 6.2 NETTOYAGE DU COLLECTEUR DES FUMÉES ...21 6.3 NETTOYAGE DES PASSAGES DES FUMÉES ....21 6.4 NETTOYAGE DE LE VENTILATEUR AMBIANT ..22 6.5 NETTOYAGE ANNUEL DU CONDUIT DES FUMÉES ..22 INDIGO - VERA - TALAS - ELANE... -
Page 3: Symboles Du Manuel
• Une fois l’ e mballage retiré, vérifier que le produit soit intact. ENLÈVEMENT DU POÊLE DE LA PALETTE ET MANUTENTION DU POÊLE Procéder comme suit : INDIGO - VERA - TALAS - ELANE... -
Page 4: Installé, Chute De Pression
Il fournit des indications sur la réalisation correcte du conduit des fumées mais ne doit en aucun cas remplacer les normes en vigueur dont le fabricant/installateur agréé doit en assurer le respect. ATTENTION POUR LA FRANCE, LIRE ÉGALEMENT LE CHAPITRE PARTICULARITÉS DES NORMES FRANÇAISES a pag. 10. INDIGO - VERA - TALAS - ELANE... -
Page 5: Conduit Des Fumées
La longueur ou hauteur du conduit de fumée (3) fait partie des caractéristiques techniques du conduit qui sont expliquées dans le chapitre CARACTÉRISTIQUES TECHNIQUES DU CONDUIT DE FUMÉES a pag. 6. Cette longueur se mesure en mètres entre la sortie de fumée du poêle et le terminal. INDIGO - VERA - TALAS - ELANE... -
Page 6: Composants De Cheminée
Vérifier la dépression selon les valeurs reportées dans le tableau CARACTÉRISTIQUES. La « dépression » ou le « tirage » d’un conduit de fumées dépend d’un ensemble de caractéristiques qui sont toutes fondamentales pour le fonctionnement correct du poêle: INDIGO - VERA - TALAS - ELANE... -
Page 7: De Fumées
CARACTÉRISTIQUES TECHNIQUES DU RACCORD DE FUMÉES Au même titre que le conduit de fumée, le raccord de fumée garantit le bon tirage à la sortie du poêle, spécifiquement dans le raccordement au conduit de fumée. INDIGO - VERA - TALAS - ELANE... -
Page 8: Sortie De Toit
• Le Terminal doit être au moins 40 cm au-dessus du faîtage. • Il faut éviter le positionnement de la sortie du terminal dans les zones de reflux (zones « z » dans la Fig. 6) qui varient en fonction de l’inclinaison du toit. INDIGO - VERA - TALAS - ELANE... -
Page 9: Entretien
> 5 allumages par jour et des fonctionnements prolongés ou constants sur la puissance maximale, un entretien par an ne sera pas suffisant, il faudra au moins en prévoir 2. Consultez votre professionnel pour plus d’info. INDIGO - VERA - TALAS - ELANE... -
Page 10: Particularités Des Normes Françaises
Fig. 8 - Exemple 2, Zone1 LÉGENDE Fig. 8 Isolant « T » tampon Trappe d'inspection Distance minimale de sécurité = 0,5 m Inclinaison ≥ 3° Longueur horizontal ≤ 2 m Prise d’air à l'extérieur par Grille INDIGO - VERA - TALAS - ELANE... - Page 11 Vérifier avec le fabricant de la cheminée les distances de sécurité à respecter et le type de matériel isolant à utiliser (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN15827). Fig. 10 - Exemples des installations correctes Nous conseillons le réglage des paramètres de combustion par un professionnel. INDIGO - VERA - TALAS - ELANE...
-
Page 12: Air Comburant
• La prise d’air n’est pas nécessaire dans le cas d’une pose avec conduit concentrique car l’amenée d’air combu- rant est prise dans le conduit concentrique. L’installation avec conduit concentrique est possible seulement avec poêle étanche. Fig. 11 - Installation possible pour toutes les poêles INDIGO - VERA - TALAS - ELANE... -
Page 13: Prise D'air Comburant Pour Installation Avec
é vacuation des fumées y compris le conduit de fumées et le terminal de cheminée. • Vérifier l'existence de la prise d'air comburant. INDIGO - VERA - TALAS - ELANE... -
Page 14: Dimensions Générales
• L’installation doit également permettre un accès facile à la prise d'alimentation électrique (voir BRANCHEMENT ÉLECTRIQUE pag.18). • Pour installer plusieurs appareils, il faut adapter les dimensions de la prise d'air extérieur (voir CARACTÉRISTIQUES a pag.27). DIMENSIONS GÉNÉRALES Fig. 14 - Dimensions générales: INDIGO AT LÉGENDE Fig. 14... - Page 15 13,5 cm 22,5 cm Tuyau d'évacuation d.8 cm Prise d'air comburant d.6 cm Fig. 16 - Dimensions générales: TALAS LÉGENDE Fig. 16 46,5 cm 91 cm 45,5 cm 19,5 cm 18,5 cm 14,5 cm INDIGO - VERA - TALAS - ELANE...
-
Page 16: Installation Générique
Prise d'air comburant d.6 cm INSTALLATION GÉNÉRIQUE Fig. 18 - Installation générique LÉGENDE Fig. 18 Poêle Distance latérale minimum = 300 mm Distance arrière minimum = 200 mm Distance frontale minimum = 1000 mm INDIGO - VERA - TALAS - ELANE... -
Page 17: Retrait/Montage De La Porte Du Foyer
• Desserrer les 3 vis postérieures ( voir Fig. 21). • Tourner le côté vers l’ e xtérieur (voir Fig. 22). • Décrocher les dents antérieures et retirer le côté (voir Fig. 23) • Pour le montage, procéder dans le sens inverse. INDIGO - VERA - TALAS - ELANE... -
Page 18: Branchement Électrique
• Si le câble d’alimentation est endommagé, il doit être remplacé par un technicien agréé. • Débrancher le poêle pendant les périodes d’inutilisation. RACCORDEMENT THERMOSTAT EXTERNE (VERA - INDIGO - ELANE) Le poêle a déjà un thermostat interne. Si vous le désirez, le poêle peut être relié à un thermostat ambiant externe. Cette opération doit être effectuée par un technicien agréé. -
Page 19: Raccordement Thermostat Externe
• Appuyer sur la touche « menu » pour confirmer. ÉTALONNAGE DU POÊLE ET MESURE DE LA DÉPRESSION (VERA, INDIGO, TALAS Cet appareil est équipé d’un point de détection, placé dans le réservoir, qui permet de mesurer la dépression en chambre de com- bustion et de vérifier le fonctionnement. -
Page 20: Étalonnage Du Poêle Et Mesure De La
• Si le poêle est utilisé de manière continue et intense, toute l’installation (y compris la cheminée) doit être nettoyée et contrôlée à une fréquence plus importante. • Pour un remplacement éventuel des parties endommagées, demander une pièce détachée d’ o rigine à votre Revendeur Agréé INDIGO - VERA - TALAS - ELANE... -
Page 21: Nettoyage Du Collecteur Des Fumées
Fig. 31 - Retirer les vis Fig. 32 - Retirer le bouchon d’inspection • Ouvre la porte. • Enlevez les 4 vis (cf. Fig. 31 et retirer le bouchon d’inspection Fig. 32). • INDIGO - VERA - TALAS - ELANE... -
Page 22: Remplacement Des Joints
Si les joints de la porte à feu, du réservoir ou de la chambre des fumées se détériorent, il est nécessaire de les faire remplacer par un technicien agrée afin de garantir le bon fonctionnement du poêle. INDIGO - VERA - TALAS - ELANE... -
Page 23: En Cas D'anomalies
Le panneau de Panneau de com- contrôle ne s’allu- Remplacer la console du panneau de commande. mande défectueux me pas Câble plat défec- Remplacer le câble plat. tueux Carte électronique Remplacer la carte. défaillante INDIGO - VERA - TALAS - ELANE... - Page 24 Régler la charge des pellets. à la phase 1 est trop bas Vérifier qu’aucune "ALARM ACTIVE" Faire contrôler le poêle par un technicien agrée. n’apparaisse à l’ é cran. INDIGO - VERA - TALAS - ELANE...
- Page 25 Le poêle marche à plein régime. Température L’ é cran affiche limite des fumées Le poêle marche au ralenti, pas de problème. "Surchauffe atteinte Fumees" INDIGO - VERA - TALAS - ELANE...
-
Page 26: Données Techniques
(voir Fig. 37 Fig. 38). • Pour le remontage, procéder dans le sens inverse. Fig. 37 - Retirer les vis Fig. 38 - Retrait des vis INDIGO - VERA - TALAS - ELANE... -
Page 27: Caractéristiques
60 mm DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous) 200 / 300 / 0 mm 200 / 300 / 0 mm DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant) - / 1000 mm - / 1000 mm INDIGO - VERA - TALAS - ELANE... - Page 28 60 mm DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous) 200 / 300 / 0 mm 200 / 200 / 0 mm DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant) - / 1000 mm - / 1000 mm INDIGO - VERA - TALAS - ELANE...
- Page 29 INDIGO - VERA - TALAS - ELANE...
- Page 30 Rev. 02 - 2019 CADEL srl www.cadelsrl.com 31025 S. Lucia di Piave - TV www.free-point.it Via Foresto sud, 7 - Italy Tel. +39.0438.738669 Fax +39.0438.73343...
