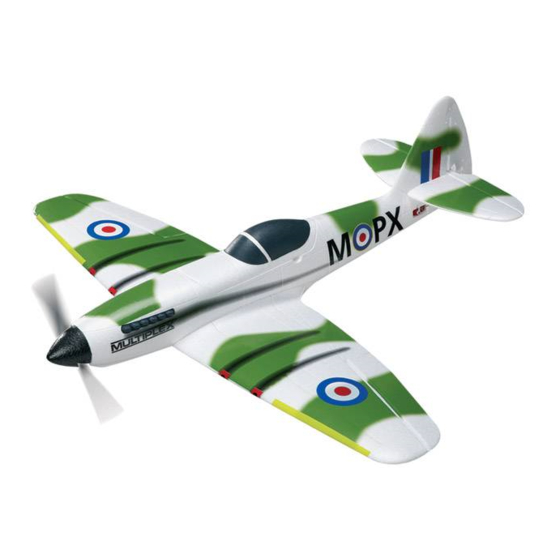

Multiplex Dog-Fighter Notice De Construction

Masquer les pouces

page de 40

/ 40
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Bauanleitung

Building instructions

Notice de construction

Instruzioni di montaggio

Instrucciones de montaje 32 ... 37

Ersatzteile

Replacement parts

Pièces de rechanges

Parti di ricambio

Repuestos

Kit Best.-Nr. 21 4250

RR Best.-Nr. 26 2250

03 ... 13

14 ... 19

20 ... 26

27 ... 31

Version 1.01

Sommaire des Matières pour Multiplex Dog-Fighter

Page 1 Building instructions 14 ... 19 Notice de construction 20 ... 26 Instruzioni di montaggio 27 ... 31 Instrucciones de montaje 32 ... 37 Ersatzteile Replacement parts Pièces de rechanges Parti di ricambio Repuestos © Copyright by MULTIPLEX 2011 Version 1.01...
Page 2: Sicherheitshinweise
Sicherheitshinweise Prüfen Sie vor jedem Start den festen Sitz des Motors und der Luftschraube - insbesondere nach dem Transport, härteren Landungen sowie Abstürzen. Prüfen Sie ebenfalls vor jedem Start den festen Sitz und die richtige Position der Tragflächen auf dem Rumpf. Akku erst einstecken, wenn Ihr Sender eingeschaltet ist und Sie sicher sind, dass das Bedienelement für die Motorsteuerung auf "AUS"...
Page 3 Machen Sie sich mit dem Bausatz vertraut! MULTIPLEX – Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hoffen, dass Sie mit dem Baukasteninhalt zufrieden sind. Wir bitten Sie jedoch, alle Teile (nach Stückliste) vor Verwendung zu prüfen, da bearbeitete Teile vom Umtausch ausgeschlossen sind.
Page 4 Wichtiger Hinweis Dieses Modell ist nicht aus Styropor ™! Daher sind Verklebungen mit Weißleim, Polyurethan oder Epoxy nicht möglich. Diese Kleber haften nur oberflächlich und platzen im Ernstfall einfach ab. Verwenden Sie nur Cyanacrylat-/Sekundenkleber mittlerer Viskosität, vorzugsweise unser Zacki -ELAPOR® # 59 2727, der für ELAPOR® Partikelschaum optimierte und angepasste Sekundenkleber.
Page 5 Kardanbolzen geschoben. Die Drähte werden an den 13. Tragfläche zusammenbauen An der Tragfläche die Querruder seitlich gemäß der Vertiefung Querrudern im zweiten Loch von außen eingehängt. freischneiden. Die Scharnierkanten durch hin- und Stellen Sie sicher, dass Servos und Ruder auf „Neutral“ herbewegen „gängig“...
Page 6 Vorstellungen aufgebracht. Das Dekor muss beim ersten Mal ist keine Garantie für die nächste Flugminute. sitzen (Klebekraft). Wir, das MULTIPLEX -Team, wünschen Ihnen beim Bauen und später beim Fliegen viel Freude und Erfolg. 27. Vorbereitungen für den Erstflug Für den Erstflug warten Sie einen möglichst windstillen Tag MULTIPLEX Modellsport GmbH &Co.
Page 7 Stückliste DogFighter Pos. Stück Bezeichnung Material Abmessungen Bauanleitung Dekorbogen Racer bedruckte Klebefolie 330 x 700 mm Dekorbogen Fighter bedruckte Klebefolie 330 x 700 mm Rumpfhälfte links Elapor geschäumt Fertigteil Rumpfhälfte rechts Elapor geschäumt Fertigteil Rumpffüllstück Elapor geschäumt Fertigteil Tragfläche Elapor geschäumt Fertigteil Kabinenhaube Elapor geschäumt...
Page 8 Abb. 01 Abb. 02...
Page 9 5 / 4 Abb. 03 Abb. 04 Abb. 05 Abb. 06 Abb. 08 Abb.07 Abb. 09 Abb. 10...
Page 10 Abb. 11 Abb. 12 Abb. 13 Abb. 14 Abb. 16 Abb.15 Abb. 18 Abb. 17...
Page 11 Abb. 20 Abb. 19 Abb. 21 Abb. 22 Abb. 24 Abb. 23 Abb. 25 Abb. 26...
Page 12 43 / 44 Abb. 27 Abb. 28 4 x 66 4 x 65 Abb. 29 Abb. 30 Abb. 31 Abb. 32 4 x 38 2 x 39 2 x 23 Abb. 33 Abb. 34...
Page 13 Abb. 36 Abb. 35 Ebenfalls passend: Dekorbogen TWISTER # 72 4469 Alternative stickerset: Decals TWISTER # 72 4469 Aussi adaptable: Planche de décoration TWISTER # 72 4469 Adatto anche: Decals TWISTER # 72 4469 También vale: Lámina decorativa TWISTER # 72 4469...
Page 14 Examine your kit carefully! MULTIPLEX model kits are subject to constant quality checks throughout the production process, and we sincerely hope that you are completely satisfied with the contents of your kit. However, we would ask you to check all the parts before you start construction, referring to the Parts List, as we cannot exchange components which you have already modified.
Page 15 Important note This model is not made of styrofoam™, and it is not possible to glue the material using white glue, polyurethane or epoxy; these adhesives only produce a superficial bond which gives way when stressed. Use medium-viscosity cyano-acrylate glue for all joints, preferably our Zacki-ELAPOR®, # 59 2727 - the cyano glue optimised specifically for ELAPOR®...
Page 16 linkage use one of the pre-formed aileron pushrods 46 (1 Ø 29 using the allen key 31. x 80 mm); for the rudder use the pre-formed rudder pushrod Glue the horns in the moulded-in recesses in the ailerons, 47 (1 Ø x 110 mm). as described for the elevator and rudder.
Page 17 Ailerons: 14 / 8 mm +/- the motor is installed with no sidethrust and 1.5° downthrust Elevator: 7 / 7 mm (with reference to the fuselage centreline). This is our Rudder: 20 / 20 mm +/- recommended basic setting. 26. Gilding the lily - applying the decals The machine screws 38 should project from the rear of the The kit is supplied with a multi-colour decal sheet 3.
Page 18 No matter how many years of accident-free flying you have under your belt, you have no idea what will happen in the next minute. We - the MULTIPLEX team - hope you have many hours of pleasure building and flying your new model. MULTIPLEX Modellsport GmbH & Co. KG Product development and maintenance K.laus Michler...
Page 19 Parts List - Dogfighter Part Description Material Dimensions Building instructions Decal sheet, racer Printed adhesive film 330 x 700 mm Decal sheet, fighter Printed adhesive film 330 x 700 mm L.H. fuselage shell Moulded Elapor foam Ready made R.H. fuselage shell Moulded Elapor foam Ready made Fuselage in-fill piece...
Page 20 Familiarisez-vous avec le kit d’assemblage! Les kits d’assemblages MULTIPLEX sont soumis pendant la production à des contrôles réguliers du matériel. Nous espérons que le contenu du kit répond à vos espérances. Nous vous prions de vérifier le contenu (suivant la liste des pièces) du kit avant l’assemblage, car les pièces utilisées ne sont pas échangées.
Page 21 Information importante Ce modèle n’est pas en polystyrène™!De ce fait, n’utilisez pas de colle blanche, polyuréthane ou époxy. Ces colles ne tiennent que superficiellement et cassent sous une contrainte trop importante. N’utilisez que des colles cyanoacrylate / colle rapide de viscosité moyenne, de préférence notre Zacki-ELAPOR® # 59 2727 qui est optimisé...
Page 22 tringle métallique avec un embout en Z. La partie en forme trou le plus à l’extérieur du guignol ‘’Twin’’ 28. Assurez- de „Z“ est ‘’enfilé’’ dans le palonnier du servo (si nécessaire vous que l’élément de fixation de la tringle puisse bouger chauffez un peu la tringle) et passez la partie droite dans le librement, dans le cas contraire rectifiez un peu l’ensemble.
Page 23 Aileron: 14/8 mm +/- Si toutes les 4 vis de réglages 38 sont réglées sur un Profondeur: 7/7 mm +/- dépassement de 2 mm, vous n’avez pas d’anti-couple et Dérive: 20/20 mm +/- un piqueur de 1,5° (par rapport à l’axe longitudinal du fuselage).
Page 24 être influencé par les paramètres extérieurs. Une longue carrière de pilote sans incidents n’est pas une garantie pour les prochaines minutes de vol. Nous, le Team MULTIPLEX, vous souhaitons beaucoup de plaisir et de succès pendant la construction et le pilotage. MULTIPLEX Modellsport GmbH &Co. KG Chargé...
Page 25 Pos. Nbr Désignation Matériel Dimensions Notice d’assemblage Planche de décoration Racer Film autocollant imprimé 330 x 700 mm Planche de décoration Fighter Film autocollant imprimé 330 x 700 mm Demi fuselage gauche Mousse Elapor Complet Demi fuselage droit Mousse Elapor Complet Pièce de rembourrage pour fuselage Mousse Elapor...
Page 26 Codice ord. 21 4245 Acquistate familiarità con il set di installazione! MULTIPLEX – Le scatole di costruzione sono soggette, in fase di produzione, a continui controlli relativi alla qualità dei materiali. Ci auguriamo che siate soddisfatti del contenuto della scatola di costruzione. Vi preghiamo comunque di verificare tutti i pezzi (in base alla distinta) prima dell’uso, in quanto i componenti già...
Page 27 Avvertenza importante Questo modello non è in stiroporo ™! Pertanto non è possibile incollare con colla bianca, poliuretano o colla epoxy. Queste colle aderiscono solo superficialmente e non tengono in caso di emergenza. Utilizzate unicamente colla istantanea in cianoacrilato di viscosità intermedia, preferibilmente la nostra colla istantanea Zacki ELAPOR® # 59 2727, perfezionata e adattata all’espanso sintetico ELAPOR®.
Page 28 13. Montaggio dell’ala 19. Incollaggio delle copertine dei servi Liberare, ritagliando, lateralmente gli alettoni secondo la cavità. Le copertine dei servi 43 e 44 vengono incollate all’apposito “Muovere“ con cautela i bordi da incernierare in avanti e indietro, intaglio. Usare solo poca colla, per accedere meglio facendo attenzione a non spanarli (angolo max.
Page 29 Le decorazioni devono tenere stabilmente alla prima applicazione (forza adesiva). Noi del team MULTIPLEX vi auguriamo tanta soddisfazione e 27. Preparativi per il primo volo successo durante la costruzione e più tardi nel far volare il Per il primo volo è...
Page 30 Distinta dei pezzi DogFighter Num. Colli Designazione Materiale Dimensioni Istruzioni montaggio Decoadesivo Racer pell. adesiva stampata 330 x 700 mm Decoadesivo Fighter pell. adesiva stampata 330 x 700 mm Semiguscio sin. fusoliera Elapor espanso Finito Semiguscio destro fusoliera Elapor espanso Finito Riempitivo fusoliera Elapor espanso...
Page 32 ¡Familiarícese con su Kit! Durante la producción, los materiales de los kits MULTIPLEX se someten a continuos controles. Esperamos que el contenido del kit sea de su agrado. Aun así, le rogamos, que compruebe que todas las piezas (según la lista de componentes) están incluidas antes de empezar a montar, ya que cualquier pieza que haya sido manipulada no...
Page 33 Aviso importante: ¡Este modelo no es de Styropor ™! Por tanto, no debe usar cola blanca, poliuretano o Epoxy para las uniones. Estos pegamentos solo producen una unión superficial y que se despega fácilmente. Utilice exclusivamente pegamentos con base de cianocrilato de viscosidad media, preferentemente nuestro Zacki -ELAPOR® # 59 2727, que está optimizado para las partículas de ELAPOR®...
Page 34 el timón de profundidad, se fijará la 17. Montar los servos de alerones varilla para el T. de Prof. (Ø1 x 80 mm.)con forma de Z 46, y en el timón de dirección Use la emisora para poner los servos en “neutral”. la varilla para el T.
Page 35 Infórmese en nuestro En el kit se incluyen dos láminas decorativas multicolor 3. catálogo principal. Los productos MULTIPLEX son el Los motivos incluidos se recortarán y podrá seguir nuestro resultado práctico, de la práctica de experimentados pilotos modelo (Foto del kit) para decorar el suyo, o definir su de radio control.
Page 36 Haber estado exento de accidentes durante años, no es una garantía para el siguiente minuto de vuelo Nosotros, el equipo MULTIPLEX, deseamos que disfrute del montaje y posterior vuelo y que obtenga el mayor éxito y satisfacción.
Page 37 Lista de partes DogFighter Pos. Uds. Descripción Material Dimensiones Instrucciones Lámina decorativa Racer Lámina adhesiva impresa 330 x 700 mm. Lámina decorativa Fighter Lámina adhesiva impresa 330 x 700 mm. Mitad izquierda del fuselaje Elapor Pieza prefabricada Mitad derecha del fuselaje Elapor Pieza prefabricada Refuerzo / Relleno del fuselaje...
Page 38 Ersatzteile Replacement parts Best.-Nr. 21 4245 Pièces de rechanges Parti di ricambio Repuestos # 22 4581 Rumpfhälften+Bowdenzüge Fuselage shells + ‘snakes’ Moitié de fuselage+gaines Semigusci fusoliera e bowden Mitades de fuselaje + fundas Bowden # 22 4583 Kabinenhaube Canopy Verrière Capottina Cabina # 22 4590...
Page 39 # 71 3338 Kst.-Schrauben M5x35 10St. M5 x 35 plastic screws, pack of 10 Vis M5x35 10 pcs. Viti in plastica M5x35 10 pezzi Tornillos de plástico M5x35 10 Uds. # 72 4580 Dekorbogen Decal sheet Planche de décoration Decoadesivo Lámina decorativa # 72 5136 Canopy-Lock (2 Paar)
