Manivelle Variable (Version Spéciale) - PFAFF silberblau ALPHA Mode D'emploi

Treuil Mural >ALPHA<
Francais
¸
300 – 500 – 750 – 1000 kg

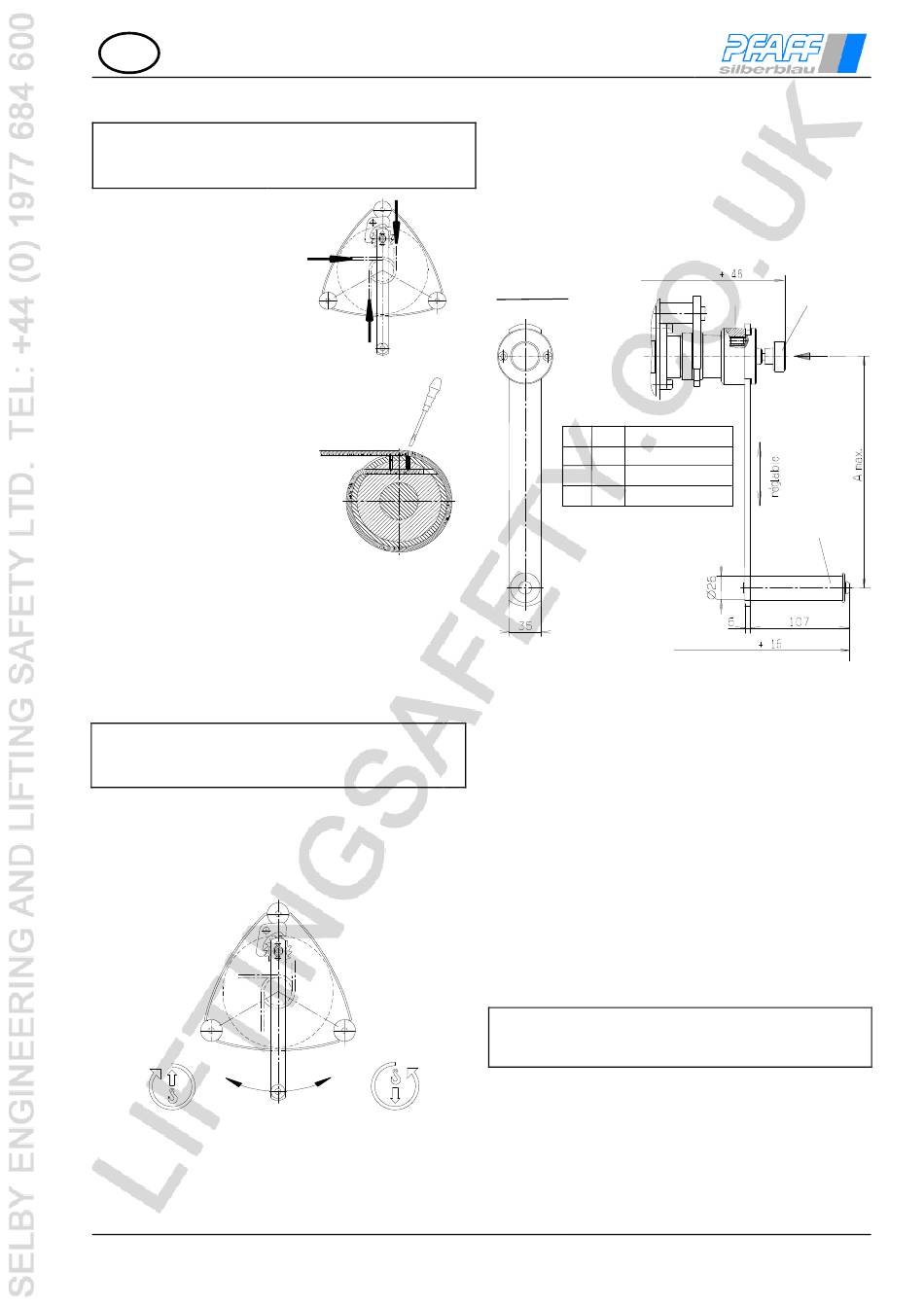

Fixation du câble métallique
ATTENTION:
Le frein n'est pas effectif par fausse entrée du
câble.
Le câble doit être inséré
selon les schémas ci-
dessous (direction au
choix).
ð insérer le câble métallique
en considération de l'en-
trée du câble
ð
serrer les vis de serrage
Faire attention aux données techniques pour le
choix du câble! (voir données techniques)
Mesurer la longueur du câble de telle manière à
ce qu'il y a env. 3 tours de câble sur le tambour
dans la position de charge la plus basse.
Mode d'emploi
Instructions de sécurité
Les treuils ne peuvent être utilisés que manuel-
lement.
ð
Tourner la manivelle dans le sens des aiguilles
d'une montre pour lever la charge.
ð
Tourner la manivelle dans le sens inverse des
aiguilles d'une montre pour baisser la charge.
lever
changements techniques sous réserve
!
direction
du câble
!
baisser
4.4.13
Manivelle variable (version spé-
ciale)
La manivelle est disponible en version spéciale pour
tous les treuils muraux >ALPHA<.
La manivelle est variable en longueur. Ceci permet
d'adapter la longueur de la manivelle selon la
charge.
mesure de base
projection X
Nr. A
appropriée pour
1 200
2
250 500; 750 kg
3
320
mesure de base
Le bras et la poignée ‚ de la manivelle peuvent être
retires.
Pour retirer le bras:
desserrer la vis •
ð
ð tirer le bras énergiquement vers le bras par la bille
de sécurité ƒ (il est nécessaire de forcer)
ð faire attention à ne pas pendre la manivelle
ð faire attention à l'espace nécessaire pour permettre
de retirer le bras
ð serrer la vis légèrement
Pour insérer le bras:
desserrer la vis •
ð
insérer le bras avec force par la bille de sécurité ƒ
ð
ð insérer le bras à la position voulue
serrer la vis •
ð
ð faire attention à l'espace nécessaire pour permettre
d'insérer le bras
Laisser un espace pour les mains en insérant ou
en retirant le bras de la manivelle pour éviter de se
blesser.
Réglage
desserrer la vis •
ð
ð déplacer le bras à la position voulue
serrer la vis •
ð
ð avant usage, vérifier à ce que le bras soit bien
serré
ƒ
•
300 kg
1000 kg
‚
page 13
