4 - PRODUKTINSTALLATION

4.1 - Stromanschlüsse
ACHTUNG - Vor dem Anschluss sicherstellen, dass die Stromzufuhr des Steuergerätes abgeschaltet ist.

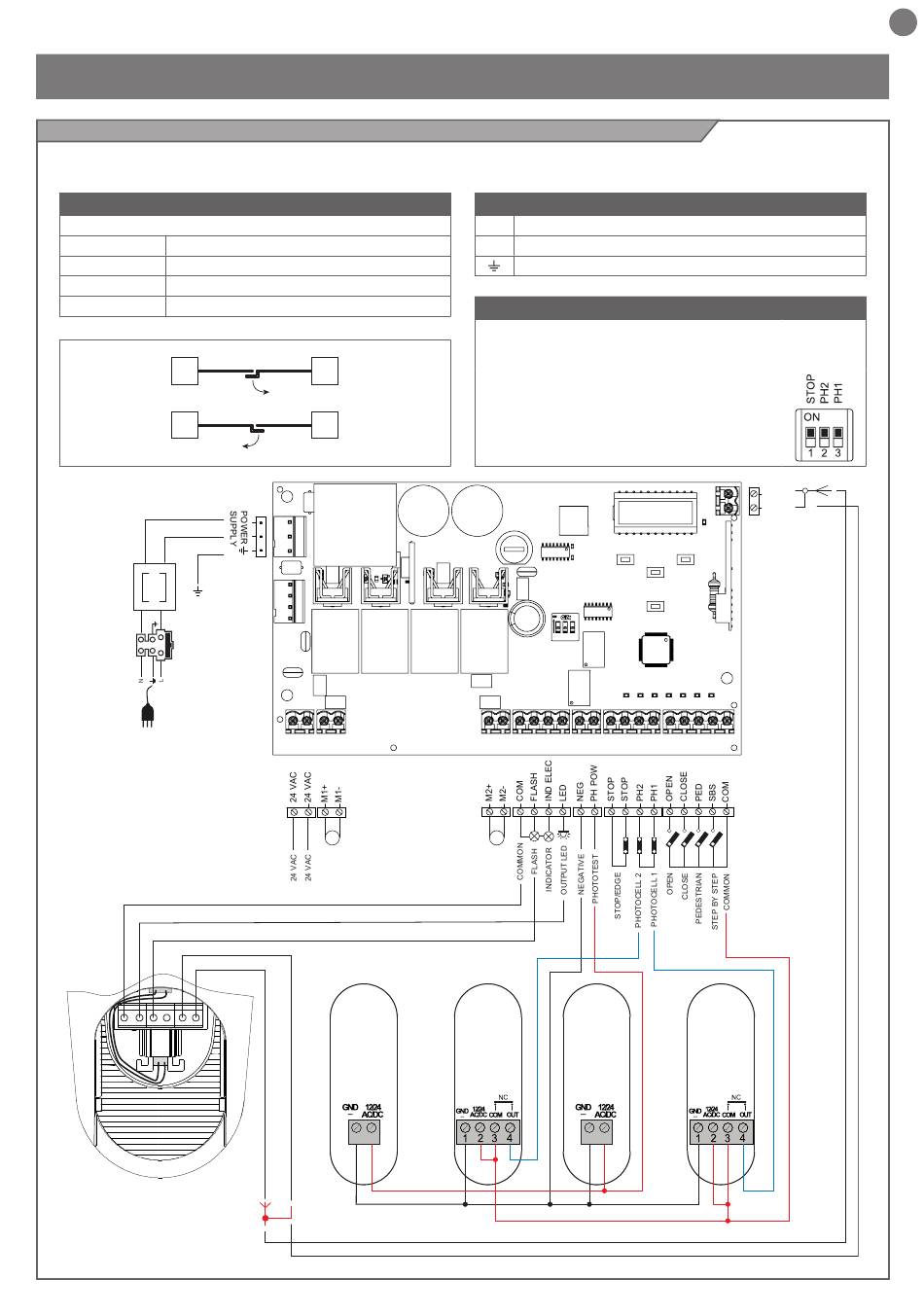

ANSCHLUSS DER MOTOREN
Klemmenleiste Versorgungsanschlüsse
M1 + Stromversorgung Motor M1 +
M1 - Stromversorgung Motor M1 -
M2 + Stromversorgung Motor M2 +
M2 - Stromversorgung Motor M2 -
M2
M1
BATTERY
230Vac
50/60Hz
T1,6A
COM
LED
FLASH
M1
M2
M1
PH2
TX
1 2
STROMVERBINDER
L Phase 230 Vac (120 Vac) 50-60 Hz
N Nullleiter 230 Vac (120 Vac) 50-60 Hz
Erde
WÄHLSCHALTER DIP SWITCH
Bei Einstellung auf „ON" sperrt er die Eingänge STOP, PH1,
PH2. Dadurch entfällt die Notwendigkeit, die Eingänge auf der
Klemmenleiste zu überbrücken.
ACHTUNG - Bei Einstellung des Dip
Switch auf ON sind die angeschlossenen
Sicherheitsvorrichtungen ausgeschlossen
UP
+
MENU
SBS
M2
PH2 PH1
RX TX
1 2
ANT
SHIELD
DOWN
(RADIO)
-
PH1
RX
