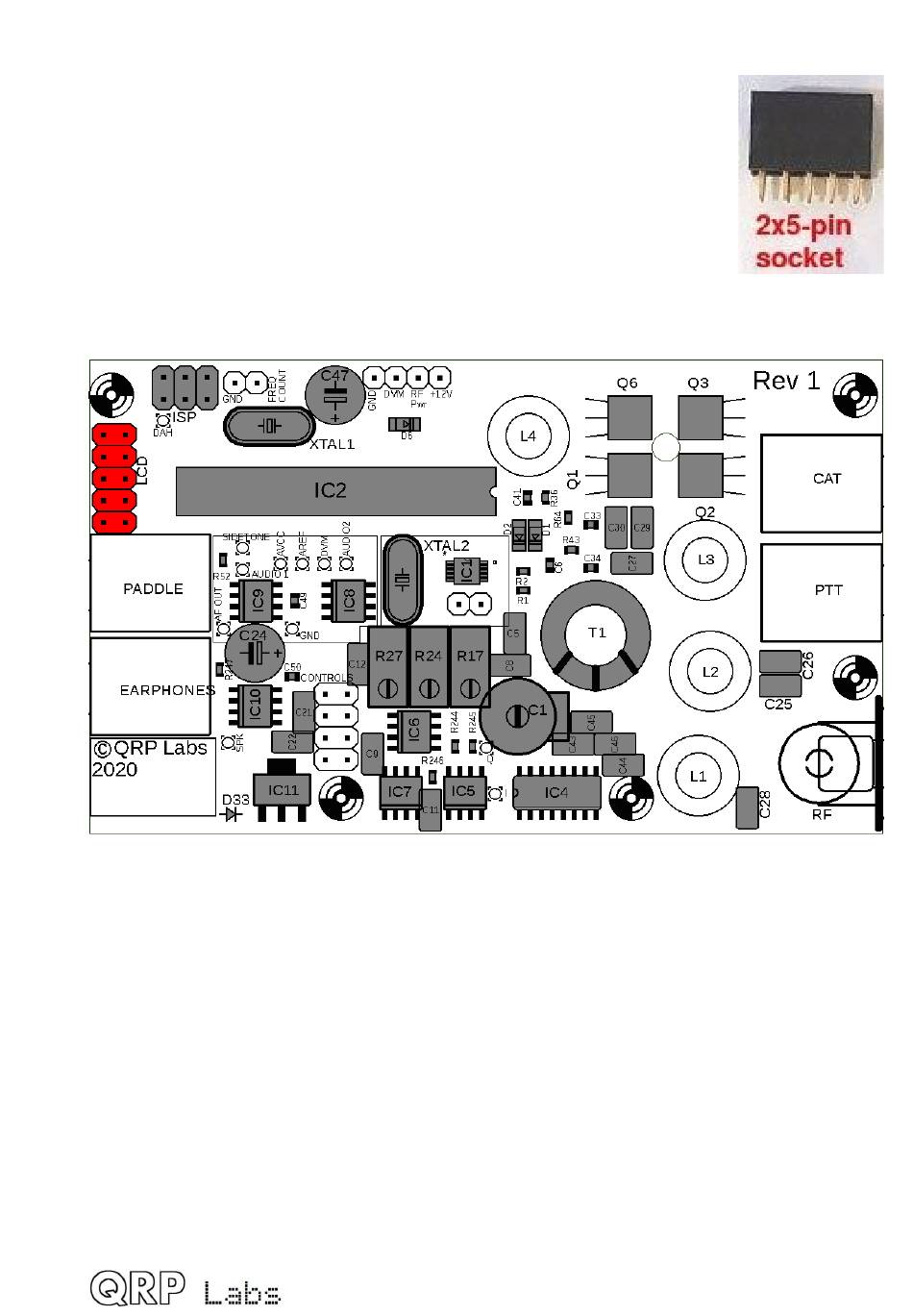

3.22 Install 2x5 LCD header

Ce connecteur femelle relie la mini carte QCX principale à la carte
d'affichage située au-dessus. Soudez d'abord une broche en place et
vérifiez que l'embase est bien placée sur le circuit imprimé avant de
souder l'autre 9.
Assurez-vous d'installer le connecteur 2x5 broches FEMALE (voir à
droite), et non le connecteur mâle qui est installé sur la carte LCD.
Essayez de tenir la prise aussi loin que possible vers le côté supérieur de
la carte (dans le schéma ci-dessous), c'est-à-dire aussi loin que possible
du connecteur de la palette. En effet, l'installation des écouteurs et des connecteurs de la
palette est un ajustement serré.
55
QCX-mini assembly Rev 1.05_Fr
