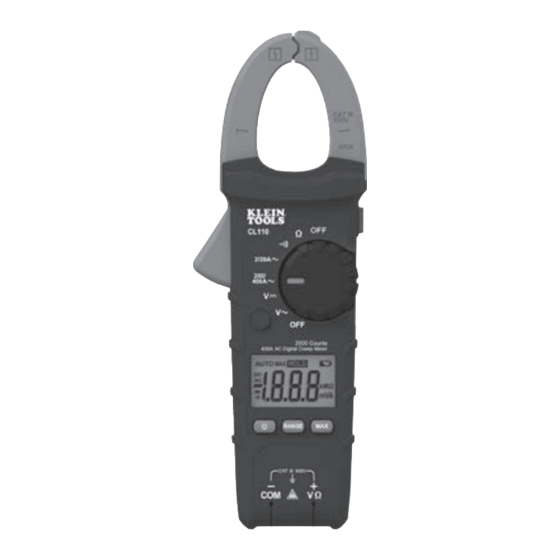

- Page 1 CL110 ENGLISH INSTRUCTION MANUAL 400A AC Auto-Ranging 400A AC Auto-Ranging 400A AC Auto-Ranging Digital Clamp Meter Digital Clamp Meter Digital Clamp Meter • AUTO-RANGING • DATA HOLD • RANGE HOLD • AUDIBLE CONTINUITY 600V 400A ESPAÑOL pg. 13 FRANÇAIS pg. 25...
-
Page 2: General Specifications
ENGLISH GENERAL SPECIFICATIONS Klein Tools CL110 is an automatically ranging digital clamp-meter that measures AC current via the clamp, and AC/DC voltage, resistance and continuity via test-leads. • Operating Altitude: 6562 ft. (2000 m) • Relative Humidity: <95% non-condensing • Operating Temp: 32° to 122°F (0° to 50°C) •... -
Page 3: Electrical Specifications
ELECTRICAL SPECIFICATIONS Function Range Resolution Accuracy 200.0mV 0.1mV ±(2.5% + 10 digits) 2.000V AC Voltage 20.00V 10mV (V AC) ±(2.0% + 5 digits) 200.0V 100mV 600V 200.0mV 0.1mV ±(1.0% + 8 digits) 2.000V DC Voltage 20.00V 10mV (V DC) ±(1.0% + 3 digits) 200.0V 100mV 600V... - Page 4 ENGLISH WARNINGS To ensure safe operation and service of the meter, follow these instructions. Failure to observe these warnings can result in severe injury or death. • Before each use verify meter operation by measuring a known voltage or current. •...
- Page 5 FEATURE DETAILS NOTE: There are no user-serviceable parts inside meter. 2000 count LCD display "RANGE" button Function selector switch "MAX" (Maximum) button Clamp Data Hold button "COM" jack Clamp trigger (press to open clamp) "V " jack Arrow markings Backlight button...
-
Page 6: Function Buttons
ENGLISH FUNCTION BUTTONS ON/OFF To power ON the meter, rotate the Function Selector switch from the OFF setting to any measurement setting. To power OFF the meter, rotate the Function Selector switch to either of the OFF settings. By default, the meter will automatically power OFF after 15 minutes of inactivity. - Page 7 OPERATING INSTRUCTIONS CONNECTING TEST LEADS Do not test if leads are improperly seated. Results could cause intermittent display readings. To ensure proper connection, firmly press leads into the input jack completely. INCORRECT CORRECT TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS Ensure the test lead shield is pressed firmly in place.
- Page 8 ENGLISH OPERATING INSTRUCTIONS AC CURRENT (LESS THAN 400A) AC Current is measured by pressing the clamp trigger to open the clamp and placing it around a current-carrying wire. When measuring, care should be taken to ensure that the clamp is completely closed with trigger fully released, and that the wire passes perpendicularly through the center of the clamp in line with...
- Page 9 OPERATING INSTRUCTIONS AC/DC VOLTAGE (LESS THAN 600V) 1. Insert RED test lead into V jack , and BLACK test lead into COM jack , and rotate function selector switch to the DC Voltage or AC Voltage setting. Note "DC" or "AC" on the display.
-
Page 10: Resistance Measurements
ENGLISH OPERATING INSTRUCTIONS RESISTANCE MEASUREMENTS 1. Insert RED test lead into V jack , and BLACK test lead into COM jack , and rotate function selector switch to the Resistance setting. The resistance symbol will appear on the display. 2. Remove power from circuit. 3. -
Page 11: Battery Replacement
MAINTENANCE BATTERY REPLACEMENT When indicator is displayed on LCD, batteries must be replaced. 1. Remove screw from battery door. 2. Replace 3 x AAA batteries (note proper polarity). 3. Replace battery door and fasten securely with screw. To avoid risk of electric shock, disconnect leads from any voltage source before removing battery door. -
Page 12: Customer Service
Do not place equipment and its accessories in the trash. Items must be properly disposed of in accordance with local regulations. Please see www.epa.gov or www.erecycle.org for additional information. CUSTOMER SERVICE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-877-775-5346 customerservice@kleintools.com... - Page 13 CL110 ESPAÑOL MANUAL DE INSTRUCCIONES Multímetro digital Multímetro digital Multímetro digital de gancho de rango automático rango automático rango automático de 400 A CA • RANGO AUTOMÁTICO • RETENCIÓN DE DATOS • RETENCIÓN DE RANGO • CONTINUIDAD POR INDICADOR AUDIBLE...
-
Page 14: Especificaciones Generales
ESPAÑOL ESPECIFICACIONES GENERALES Klein Tools CL110 es un multímetro digital de gancho de rango automático que mide corriente CA con la pinza y voltaje CA/CD, resistencia y continuidad con cables de prueba. • Altitud de funcionamiento: 6562 pies (2000 m) •... -
Page 15: Especificaciones Eléctricas
ESPECIFICACIONES ELÉCTRICAS Función Rango Resolución Precisión 200,0 mV 0,1 mV ± (2,5 % + 10 dígitos) 2,000 V 1 mV Voltaje CA 20,00 V 10 mV (V CA) ± (2,0 % + 5 dígitos) 200,0 V 100 mV 600 V 200,0 mV 0,1 mV ±... - Page 16 ESPAÑOL ADVERTENCIAS Para garantizar un funcionamiento y servicio seguros del multímetro, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte. • Antes de cada uso, verifique el funcionamiento del multímetro midiendo un voltaje o corriente conocidos. •...
- Page 17 DETALLES DE LAS CARACTERÍSTICAS NOTA: El multímetro no contiene en su interior piezas que el usuario pueda reparar. 1. Pantalla LCD con recuento de 2000 7. Botón "RANGE" ("rango") 2. Perilla selectora de función 8. Botón "MAX" ("máximo") 3. Pinza 9.
-
Page 18: Botones De Funciones
ESPAÑOL BOTONES DE FUNCIONES ENCENDIDO/APAGADO Para encender el multímetro, gire la perilla selectora de función de la posición OFF (APAGADO) a cualquier parámetro de medición. Para apagar el multímetro, gire la perilla selectora de función a alguna de las posiciones de apagado. De forma predeterminada, el multímetro se apagará... - Page 19 INSTRUCCIONES DE OPERACIÓN CONEXIÓN DE LOS CABLES DE PRUEBA No realice pruebas si los cables no están bien conectados. Los resultados podrían generar lecturas intermitentes en pantalla. Para garantizar una buena conexión, presione los cables firmemente en el conector de entrada hasta el final. INCORRECTO CORRECTO PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN...
- Page 20 ESPAÑOL INSTRUCCIONES DE OPERACIÓN CORRIENTE CA (MENOS DE 400 A) La corriente CA se mide presionando el gatillo de la pinza para que esta se abra y colocándola alrededor del cable que conduce la corriente. Al medir, se debe tener cuidado de cerrar bien la pinza soltando el gatillo por completo, y de que el cable pase perpendicularmente a través del centro de la pinza y quede alineado...
- Page 21 INSTRUCCIONES DE OPERACIÓN VOLTAJE CA/CD (MENOS DE 600 V) 1. Inserte el cable de prueba ROJO en el conector V y el cable de prueba NEGRO en el conector COM , y gire la perilla selectora de función a la posición de voltaje de CD voltaje de CA .
-
Page 22: Medición De Resistencia
ESPAÑOL INSTRUCCIONES DE OPERACIÓN MEDICIÓN DE RESISTENCIA 1. Inserte el cable de prueba ROJO en el conector V y el cable de prueba NEGRO en el conector COM , y gire la perilla selectora de función a la posición de resistencia . El símbolo de resistencia aparecerá... - Page 23 MANTENIMIENTO REEMPLAZO DE LAS BATERÍAS Cuando aparece el indicador en la pantalla LCD, se deben reemplazar las baterías. 1. Retire el tornillo de la tapa del compartimento de baterías. 2. Reemplace las 3 baterías AAA (observe la polaridad correcta). 3. Vuelva a colocar la puerta del compartimento de baterías y apriete el tornillo firmemente.
-
Page 24: Almacenamiento
No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov o www.erecycle.org. SERVICIO AL CLIENTE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069, EE. UU. 1-877-775-5346 customerservice@kleintools.com... - Page 25 CL110 FRANÇAIS MANUEL D’UTILISATION Multimètre numérique Multimètre numérique Multimètre numérique à pince et à échelle à pince et à échelle à pince et à échelle automatique 400 A c.a. • ÉCHELLE AUTOMATIQUE • MAINTIEN DES DONNÉES • CONSERVATION D'ÉCHELLE • INDICATEUR SONORE DE CONTINUITÉ...
-
Page 26: Caractéristiques Générales
FRANÇAIS CARACTÉRISTIQUES GÉNÉRALES Le CL110 de Klein Tools est un multimètre numérique à pince à détection automatique d’échelle mesurant le courant c.a. à l’aide d’une pince, la tension c.a./c.c., la résistance et la continuité à l’aide de fils d’essai. • Altitude de fonctionnement : 2000 m (6562 pi) •... -
Page 27: Caractéristiques Électriques
CARACTÉRISTIQUES ÉLECTRIQUES Fonction Plage Résolution Précision 200,0 mV 0,1 mV ±(2,5 % + 10 chiffres) Tension 2,000 V 1 mV c.a. 20,00 V 10 mV ±(2,0 % + 5 chiffres) (V c.a.) 200,0 V 100 mV 600 V 200,0 mV 0,1 mV ±(1,0 % + 8 chiffres) 2,000 V... -
Page 28: Avertissements
FRANÇAIS AVERTISSEMENTS Pour garantir une utilisation et un entretien du multimètre sécuritaires, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort. • Avant chaque utilisation, vérifiez le fonctionnement du multimètre en mesurant une tension ou un courant de valeur connue. •... -
Page 29: Caractéristiques Détaillées
CARACTÉRISTIQUES DÉTAILLÉES REMARQUE : Ce multimètre ne contient aucune pièce réparable. 1. Affichage ACL jusqu’à 2000 lectures 7. Bouton RANGE (Échelle) 2. Commutateur de sélection de fonctions 8. Bouton MAX (Maximum) Pince 9. Bouton HOLD (Maintien des données) Fiche COM Fiche V 10. -
Page 30: Boutons De Fonction
FRANÇAIS BOUTONS DE FONCTION ON/OFF (MARCHE/ARRÊT) Pour allumer le multimètre, tournez le commutateur de sélection de fonctions du réglage OFF à tout autre réglage de mesure. Pour éteindre le multimètre, tournez le commutateur de sélection de fonctions vers l’un des réglages OFF. Par défaut, l’appareil s’éteint automatiquement après 15 minutes d’inactivité. -
Page 31: Branchement Des Fils D'essai
INSTRUCTIONS D’UTILISATION BRANCHEMENT DES FILS D’ESSAI N’effectuez pas de test si les fils d’essai ne sont pas installés correctement. Cela pourrait causer des lectures intermittentes. Pour assurer un raccordement approprié, enfoncez complètement les fils d’essai dans la prise d’entrée. INCORRECT CORRECT EFFECTUER DES TESTS DANS DES EMPLACEMENTS CAT III/CAT IV Assurez-vous que l’écran de protection des fils d’essai est enfoncé... - Page 32 FRANÇAIS INSTRUCTIONS D’UTILISATION COURANT C.A. (INFÉRIEUR À 400 A) Le courant c.a. est mesuré en appuyant sur la gâchette de la pince pour ouvrir la pince et en la plaçant autour d’un fil sous tension. Lors de la mesure, il faut veiller à ce que la pince soit complètement fermée et la gâchette complètement relâchée ;...
- Page 33 INSTRUCTIONS D’UTILISATION COURANT C.A./C.C. (INFÉRIEUR À 600 V) 1. Insérez le fil d’essai ROUGE dans la prise V et le fil d’essai NOIR dans la prise COM , puis tournez le commutateur de sélection de fonctions pour sélectionner le réglage Tension c.c.
-
Page 34: Mesures De Résistance
FRANÇAIS INSTRUCTIONS D’UTILISATION MESURES DE RÉSISTANCE 1. Insérez le fil d’essai ROUGE dans la prise V et le fil d’essai NOIR dans la prise COM , puis tournez le commutateur de sélection de fonctions pour sélectionner le réglage Résistance . Le symbole de résistance apparaît. -
Page 35: Remplacement Des Piles
ENTRETIEN REMPLACEMENT DES PILES Lorsque l’indicateur est affiché à l’écran ACL, il est nécessaire de remplacer les piles. 1. Retirez la vis de la porte du compartiment à piles. 2. Remplacez les 3 piles AAA (tenez compte de la polarité). 3. -
Page 36: Nettoyage
Ne pas mettre l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org. SERVICE À LA CLIENTÈLE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-877-775-5346 customerservice@kleintools.com www.kleintools.com...
