1 haut-parleur interne (INT_SPKR)
2 connecteur du processeur (UC)
3 connecteur d'alimentation du processeur
(12VPOWER)
4 connecteurs pour module de mémoire
(DIMM_1, DIMM_2, DIMM_3, DIMM_4)
5 cavalier de réinitialisation RTC (RTCRST)
6 cavalier du mot de passe (PSWD)
7 connecteurs SATA (SATA0, SATA1)
8 connecteur du panneau avant (FNT_PANEL)
9 connecteur d'alimentation (POWER)
10 USB interne (INTERNAL_USB)

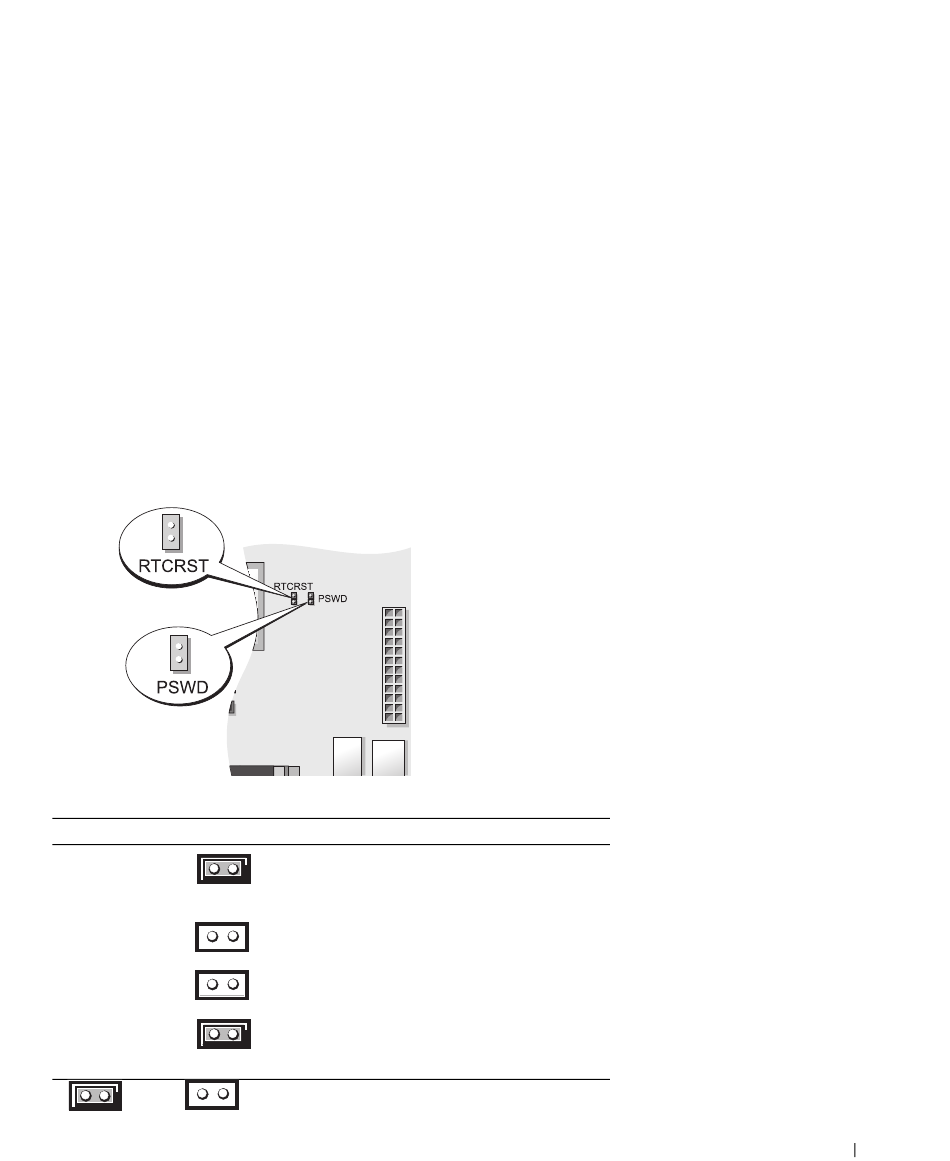

Paramètres des cavaliers
Cavalier Paramètre
PSWD
RTCRST
fermé
Description
Les fonctions de mot de passe
sont activées (configuration par
défaut).
Les fonctions de mot de passe
sont désactivées.
L'horloge en temps réel n'a pas été
réinitialisée.
L'horloge en temps réel est en
cours de réinitialisation (cavalier
fermé temporairement).
ouvert
11 connecteur du commutateur d'intrusion (INTRUDER)
12 support de pile (BATT)
13 connecteur PCI Express x16 (SLOT1)
14 connecteur PCI (SLOT3)
15 connecteur PCI (SLOT2)
16 connecteur série (SER2)
17 connecteur du lecteur de disquette (DSKT)
18 courant auxiliaire
19 haut-parleur de la carte système (BEEP)
20 connecteur de ventilateur (FAN)
