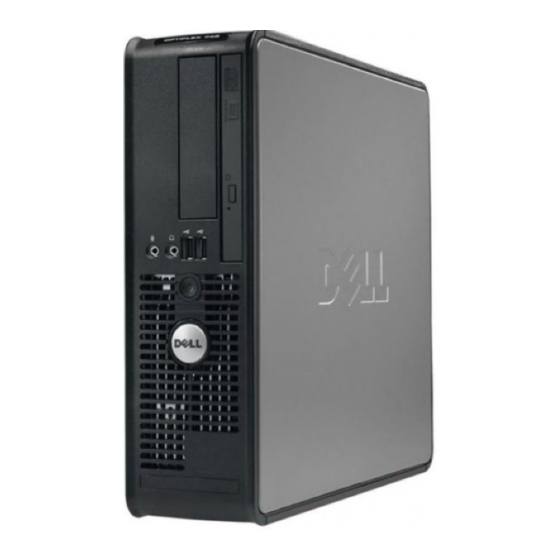

Page 1 Guide d'utilisation du Systems Dell™ OptiPlex™ 745 Ordinateur mini-tour Ordinateur de bureau À propos de votre ordinateur compact Caractéristiques de l'ordinateur ultra compact ...
Page 2: Fonctionnalités Avancées
La température de l'ordinateur dépasse les limites de la Temperature: Generic Critical Temperature Problem/Generic Critical Temperature normalité, ou bien le problème lié à la température de Problem Cleared (Température : Problème de température critique générique/Problème l'ordinateur a été résolu. de température critique générique réparé) La batterie du système a atteint une tension de 2,2 V ou Battery Low (Batterie faible) moins. ASF permet d'échanger des messages RMCP (Remote Management and Control Protocol) entre une console de gestion distante et un ordinateur client à l'état « pré-système d'exploitation » ou « système d'exploitation-absent ». Les messages RMCP peuvent être envoyés pour ordonner à un ordinateur client de démarrer, de s'arrêter ou de redémarrer. Pour plus d'informations sur l'implémentation Dell de l'ASF, consultez les manuels ASF User's Guide (Guide d'utilisation ASF) et ASF Administrator's Guide (Guide de l'administrateur ASF), disponibles sur le site Web de support de Dell à l'adresse support.dell.com. Applications Dell OpenManage™...
Page 3: Dell Client Manager (Dcm)
REMARQUE : Les applications Dell OpenManage™ et DCCU ou Dell™ Client Manager (DCM) sont à votre disposition pour vous aider à répondre à vos besoins en matière de gestion du système. Reportez-vous à la section Dell Client Manager (DCM) pour des informations sur DCM. Vous pouvez gérer votre système via IT Assistant, Dell Client Connector Utility (DCCU) et Dell OpenManage Client Instrumentation (OMCI). Cet assistant configure, gère et contrôle les ordinateurs et les autres périphériques sur un réseau d'entreprise. Il gère les biens, les configurations, les événements (alertes) et la sécurité des ordinateurs munis de logiciels de gestion classiques. Il prend en charge les instrumentations compatibles avec les normes SNMP et CIM. Pour plus d'informations, consultez le Guide d'utilisation de Dell OpenManage IT Assistant disponible sur le site Web du support de Dell à l'adresse support.dell.com. Dell OpenManage Client Instrumentation est un logiciel qui permet aux programmes de gestion à distance, tels que IT Assistant par exemple, d'effectuer les tâches suivantes : Accéder aux informations relatives à votre ordinateur, telles que le nombre de processeurs et le système d'exploitation utilisé ; Gérer l'état de votre ordinateur pour détecter les alertes de température des sondes ou les alertes d'échec des disques durs installés dans les périphériques de stockage. Un système géré est un système sur lequel Dell OpenManage Client Instrumentation est configuré sur un réseau utilisant IT Assistant. Pour plus d'informations, consultez le Guide d'utilisation de Dell OpenManage Client Instrumentation disponible sur le site Web du support technique de Dell à l'adresse ...
Page 4: Paramètres De L'option
Si le système d'exploitation ne prend pas en charge la fonction TPM, celle-ci ne prendra pas en charge le cryptage. Pour plus d'informations, reportez-vous à la documentation correspondante et aux fichiers d'aide du logiciel. La fonction TPM est une fonction de sécurité matérielle qui peut être utilisée pour la création et la gestion de clés de cryptage générées par ordinateur. Utilisée en parallèle avec un logiciel de sécurité, la fonction TPM renforce la sécurité du réseau et de l'ordinateur en activant des fonctions telles que la protection de fichiers et des e-mails. La fonction TPM est activée par une option du programme de configuration du système. AVIS : Pour sécuriser vos données TPM et vos clés de cryptage, suivez les procédures de sauvegarde décrites dans la section Archivage et restauration du fichier d'aide de l'outil EMBASSY Security Center. Si ces sauvegardes sont incomplètes, perdues ou endommagées, Dell sera dans l'impossibilité de vous aider à restaurer les données cryptées. Activation de la fonction TPM 1. Activez le logiciel TPM : a. Redémarrez l'ordinateur et appuyez sur <F2> pendant l'autotest de mise sous tension pour entrer dans le programme de configuration du ...
Page 5: Logiciel De Gestion De Sécurité
Pour des informations supplémentaires sur l'utilisation du logiciel et les différentes fonctions de sécurité, reportez-vous au Guide de mise en route du logiciel : Cliquez sur Démarrer® Tous les programmes® Wave Systems Corp® Guide de mise en route. Logiciel de suivi informatique Un logiciel de suivi informatique peut vous permettre de localiser votre ordinateur s'il est perdu ou volé. Le logiciel est disponible en option et peut être acquis lors de l'achat de votre ordinateur Dell™. Vous pouvez également contacter votre commercial Dell pour plus d'informations sur cette fonction de sécurité. REMARQUE : Il se peut que le logiciel de suivi ne soit pas disponible dans certains pays. REMARQUE : Si vous disposez de ce logiciel, vous devez contacter l'entreprise en charge du service de suivi pour signaler la disparition de votre ordinateur en cas de perte ou de vol de ce dernier.
Page 6: Affectation D'un Mot De Passe Système
Affectation d'un mot de passe système Pour sortir du champ sans attribuer de mot de passe système, appuyez sur ou sur la combinaison de touche <Maj> pour passer dans un autre champ, ou encore appuyez sur <Échap> à tout moment avant d'avoir achevé l'étape 5. 1. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et vérifiez que l'option Password Status (État du mot de passe) a la valeur Unlocked (Déverrouillé). 2. Sélectionnez System Password (Mot de passe système), puis appuyez sur la touche fléchée gauche ou droite. L'intitulé de l'option devient alors Enter Password (Entrer le mot de passe), suivi d'un second champ vide de 32 caractères entre crochets. 3. Entrez votre nouveau mot de passe système. Vous pouvez utiliser jusqu'à 32 caractères. Pour effacer un caractère lors de l'entrée de votre mot de passe, appuyez sur la touche <Retour arrière> ou sur la touche fléchée gauche. Le mot de passe ne fait pas la distinction majuscule/minuscule. Certaines combinaisons de touches ne sont pas valides. Si vous utilisez l'une de ces combinaisons, le haut-parleur émet un signal sonore. Lorsque vous appuyez sur la touche de chaque caractère (ou la barre d'espacement pour un espace blanc), un espace réservé apparaît dans le champ. 4. Appuyez sur <Entrée>. Si le nouveau mot de passe du système comporte moins de 32 caractères, tout le champ se remplit d'espaces réservés. L'intitulé de l'option devient ...
Page 7: Mot De Passe Administrateur
<Alt><b> pour redémarrer l'ordinateur, puis répétez la procédure de l'étape 3 à l'étape 4. 5. Pour attribuer un nouveau mot de passe, appliquez la procédure décrite à la section Affectation d'un mot de passe système. 6. Quittez le programme de configuration du système. Mot de passe administrateur Paramètres de l'option Vous ne pouvez pas modifier ni saisir un nouveau mot de passe administrateur si l'une des deux options suivantes est affichée : Set (Défini) — Un mot de passe administrateur est défini. Disabled (Désactivé) — Le mot de passe administrateur est désactivé par la position d'un cavalier sur la carte système. Vous ne pouvez attribuer un mot de passe administrateur que lorsque l'option suivante est affichée : Not Set (Non défini) — Aucun mot de passe administrateur n'a été attribué et le cavalier de mot de passe sur la carte système est en position d'activation (position par défaut). Affectation d'un mot de passe administrateur Le mot de passe administrateur peut être utilisé à la place du mot de passe système. REMARQUE : Si les deux mots de passe sont différents, le mot de passe administrateur peut être utilisé à la place du mot de passe système. Toutefois, le mot de passe système ne peut pas être utilisé à la place du mot de passe administrateur.
Page 8: Programme De Configuration Du Système
Pour connaître la quantité de mémoire disponible ou définir le type de disque dur à installer Avant d'utiliser le programme de configuration du système, il est fortement recommandé de noter les informations de l'écran de configuration pour pouvoir vous y reporter ultérieurement. Ouverture du programme de configuration du système 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ apparaît, appuyez immédiatement sur <F2>. Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, patientez jusqu'à ce que le bureau de Microsoft® Windows® s'affiche. Puis arrêtez l'ordinateur (reportez-vous à la section Mise hors tension de votre ordinateur) et faites une autre tentative. Écrans du programme de configuration du système L'écran de configuration du système affiche les informations de configuration en cours ou modifiables. L'écran est divisé en trois zones contenant la liste des options, le champ des options actives et les fonctions des touches. Options List (Liste des options) — Ce champ s'affiche dans la partie gauche de la fenêtre ...
Page 9 Système Comprennent le nom de l'ordinateur, la version du BIOS, le numéro de service, le code de service express (le cas System Info (Informations sur échéant) et le numéro d'inventaire. Aucun de ces champs ne peut être modifié. le système) Identifient le type d'unité centrale (UC), la vitesse du bus, la vitesse d'horloge et la taille de la mémoire cache L2. Processor Info (Informations Indiquent s'il s'agit d'un processeur Hyper-Threading et à cur multiple et si celui-ci prend en charge la technologie 64 bits. sur le processeur) Reprennent le type, la taille, la vitesse et le mode canal (double ou simple) de la mémoire installée.
Page 10 port pour le rendre compatible avec les systèmes AT. L'option PS/2 configure le port pour le rendre compatible avec les systèmes du port LPT) PS/2. L'option EPP configure le port pour le protocole bidirectionnel EPP. L'option ECP configure le port pour le protocole bidirectionnel ECP. (PS/2 par défaut) REMARQUE : Si vous définissez le paramètre LPT Port Mode (Mode de port LPT) sur la valeur ECP, LPT Port DMA (Accès direct à la mémoire du port LPT) apparaît dans le menu d'options. ...
Page 11 Affiche l'état actuel de la fonction de sécurité par mot de passe du disque dur et permet la définition et la vérification d'un Drive 0-n Password (Mot nouveau mot de passe de disque dur. de passe du lecteur 0-n) (Not Set [Non défini] par défaut) Détermine l'interaction entre le mot de passe système et le mot de passe administrateur. La valeur Locked (Verrouillé) Password Changes empêche un utilisateur ne disposant pas d'un mot de passe administrateur de pouvoir modifier le mot de passe système. La (Modifications de mot de valeur Unlocked (Déverrouillé) permet à un utilisateur possédant un mot de passe système valide de modifier le mot de passe passe)
Page 12: Paramètres D'option
Onboard SATA Hard Drive (Disque dur SATA intégré) — L'ordinateur tente de démarrer à partir du disque dur série ATA principal. Si aucun système d'exploitation ne se trouve sur le disque dur, l'ordinateur génère un message d'erreur. Onboard or USB CD-ROM Drive (Lecteur de CD-ROM intégré ou USB) — L'ordinateur essaie de démarrer à partir du lecteur de CD. Si le lecteur ne contient aucun CD ou si le CD ne contient aucun système d'exploitation, l'ordinateur génère un message d'erreur. Onboard Network Controller (Contrôleur réseau intégré) — L'ordinateur tente de démarrer à partir du contrôleur réseau. Si aucun système d'exploitation n'est présent, l'ordinateur génère un message d'erreur. Modification de la séquence d'amorçage en cours Vous pouvez utiliser cette fonction, par exemple, pour indiquer à l'ordinateur de démarrer à partir du lecteur de CD, afin que vous puissiez exécuter Dell Diagnostics qui se trouve sur le CD Drivers and Utilities, mais de démarrer à partir du disque dur une fois les tests de diagnostic réalisés. Vous pouvez aussi l'utiliser pour que l'ordinateur démarre à partir d'un périphérique USB (lecteur de disquette, clé de mémoire ou lecteur de CD). REMARQUE : Si vous amorcez le système à partir d'un lecteur de disquette USB, vous devez d'abord choisir l'option USB pour le lecteur de disquette dans le programme de configuration du système (reportez-vous à la section Programme de configuration du système). 1. Si vous démarrez à partir d'un périphérique USB, reliez-le à un connecteur USB. ...
Page 13: Amorçage À Partir D'un Périphérique Usb
2. Mettez votre ordinateur sous tension (ou redémarrez-le). 3. Lorsque la mention F2 = Setup, F12 = Boot Menu (F2 = Configuration, F12 = Menu d'amorçage) s'affiche dans le coin supérieur droit de l'écran, appuyez sur <F12>. Si vous n'avez pas appuyé sur la touche assez vite, le logo du système d'exploitation apparaît. Attendez jusqu'à ce que le bureau Microsoft® Windows® s'affiche. Puis arrêtez l'ordinateur (reportez-vous à la section Mise hors tension de votre ordinateur) et faites une autre tentative. Le menu Boot Device (Périphérique d'amorçage) s'affiche, répertoriant tous les périphériques d'amorçage disponibles. Chaque périphérique dispose d'un numéro. 4. Au bas du menu, entrez le numéro du périphérique à utiliser pour l'amorçage actuel uniquement. Par exemple, pour démarrer sur une clé de mémoire USB, mettez l'option USB Device (Périphérique USB) en évidence et appuyez sur <Entrée>. REMARQUE : Pour démarrer sur un périphérique USB, celui-ci doit être amorçable. Pour vous assurer qu'il s'agit d'un périphérique amorçable, consultez ...
Page 14: Effacement Des Mots De Passe Oubliés
Mini-tour et bureau Compact Ordinateur ultra compact Cavalier Paramètre Description PSWD Les fonctions de mot de passe sont activées (configuration par défaut). Les fonctions de mot de passe sont désactivées. RTCRST L'horloge en temps réel n'a pas été réinitialisée. L'horloge en temps réel est en cours de réinitialisation (cavalier fermé temporairement). fermé ouvert Effacement des mots de passe oubliés ...
Page 15: Effacement Des Paramètres Cmos
PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Ce processus efface à la fois le mot de passe système et le mot de passe administrateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Repérez le cavalier de mot de passe (PSWD, 2 broches) sur la carte système, et retirez-le pour effacer le mot de passe. Reportez-vous à la section Paramètres des cavaliers. 3. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). ...
Page 16: Gestion De L'alimentation
technologie. Même si de nombreux programmes peuvent bénéficier de la technologie Hyper-Threading et double cur, certains peuvent ne pas avoir été spécialement optimisés dans ce but. Il faut donc envisager une mise à jour de ces programmes. Contactez le fabricant du logiciel pour obtenir les mises à jour ainsi que des informations sur l'utilisation de la technologie Hyper-Threading ou double cur avec votre logiciel. Pour savoir si votre ordinateur utilise la technologie Hyper- Threading, vérifiez le paramétrage de l'option Hyper-Threading sous l'onglet Performance dans le programme de configuration du système (reportez-vous à la section Programme de configuration du système). Gestion de l'alimentation Votre ordinateur peut être configuré pour consommer moins d'électricité lorsqu'il n'est pas utilisé. Vous pouvez gérer la consommation électrique à l'aide du système d'exploitation installé sur votre ordinateur et de certains paramètres du programme de configuration du système (reportez-vous à la section Programme de configuration du système). Ces périodes d'économie d'énergie sont appelées « modes de mise en veille ». REMARQUE : Si une carte est présente dans le logement PCI Express x16 de votre système et que vous ajoutez un périphérique qui ne prend pas en charge le mode inactif (S3), votre système ne pourra pas passer en mode Veille. REMARQUE : Tous les composants installés dans l'ordinateur doivent prendre en charge le mode Mise en veille prolongée et/ou Veille et posséder les ...
Page 17: Remplacement De La Pile
Retour à la page Contenu Pile Dell™ OptiPlex™ 745 Guide d'utilisation Remplacement de la pile Remplacement de la pile PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Une pile bouton conserve les informations de configuration, de date et d'heure de l'ordinateur. Elle peut durer plusieurs années. La pile peut nécessiter d'être remplacée si une date ou heure incorrecte s'affiche lors de la procédure d'amorçage avec un message tel que : Time-of-day not set - please run SETUP program (Heure courante non définie - veuillez exécuter le programme de configuration du système) Invalid configuration information - please run System Setup Program (Information de configuration non valide - exécutez le programme de ...
Page 18 1 pile du système 2 côté positif du connecteur de pile 3 languette du support de pile 4 support de pile AVIS : Pour ne pas endommager le connecteur de pile, vous devez maintenir le connecteur en place lorsque vous installez ou retirez la pile. 5. Installez la nouvelle pile. a.
Page 19: Avant De Commencer
Il n'est pas recommandé d'éteindre l'ordinateur sans arrêter le système d'exploitation car des données risquent d'être perdues. Toutefois, si cette opération s'avère nécessaire, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 6 secondes. Avant d'intervenir à l'intérieur de votre ordinateur Respectez les consignes de sécurité suivantes pour vous aider à protéger votre ordinateur contre les dommages éventuels et pour garantir votre sécurité personnelle. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Manipulez les composants et les cartes avec précaution. Ne touchez pas les composants ou les contacts d'une carte. Tenez une carte par les bords ou par la languette de montage métallique. Tenez les composants, tels qu'un processeur, par les bords et non par les broches. AVIS : Seul un technicien d'entretien qualifié doit effectuer les réparations sur votre ordinateur. Les dommages causés par une personne non agréée par Dell ne sont pas couverts par votre garantie. AVIS : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la boucle prévue, mais jamais sur le câble lui-même. Certains câbles sont munis d'un connecteur aux languettes de verrouillage ; si vous déconnectez ce type de câble, appuyez sur les languettes de verrouillage vers l'intérieur avant de déconnecter le câble. Quand vous séparez les connecteurs en tirant dessus, veillez à les maintenir alignés pour ne pas plier de broches de connecteur. De même, lorsque vous connectez un câble, assurez-vous que les deux connecteurs sont bien orientés et alignés. AVIS : Avant de commencer à travailler sur l'ordinateur, suivez les étapes suivantes pour éviter de l'endommager. 1. Éteignez l'ordinateur. AVIS : Pour déconnecter un câble réseau, débranchez d'abord le câble de votre ordinateur, puis de la prise réseau murale. ...
Page 20 2. Débranchez tous les fils de téléphone ou de télécommunication de l'ordinateur. 3. Déconnectez l'ordinateur et tous ses périphériques de leurs prises secteur, puis appuyez sur le bouton d'alimentation pour mettre la carte système à la terre. 4. Retirez, le cas échéant, le socle inclinable de l'ordinateur (pour les instructions, reportez-vous à la documentation fournie avec le socle inclinable) et le cache du câble (reportez-vous à la section Cache-câble (en option)). PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. 5. Retirez le capot de l'ordinateur. Pour votre ordinateur mini-tour, reportez-vous à la section Retrait du capot de l'ordinateur. Pour votre ordinateur de bureau, reportez-vous à la section Retrait du capot de l'ordinateur. Pour votre ordinateur compact, reportez-vous à la section Retrait du capot de l'ordinateur.
Page 21: Nettoyage De Votre Ordinateur
Retour à la page Contenu Nettoyage de votre ordinateur Dell™ OptiPlex™ 745 Guide d'utilisation Ordinateur, clavier et moniteur Souris Lecteur de disquette CD et DVD PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Ordinateur, clavier et moniteur PRÉCAUTION : Débranchez l'ordinateur de la prise secteur avant de le nettoyer. Nettoyez votre ordinateur avec un tissu doux humecté d'eau. N'utilisez pas de liquide ni d'aérosol nettoyants, ceux-ci peuvent contenir des substances inflammables. Utilisez une bombe aérosol d'air comprimé pour chasser la poussière qui se trouve entre les touches du clavier. AVIS : Pour éviter d'endommager le revêtement antireflet, n'essuyez pas l'écran avec une solution à base d'alcool ou de savon. Pour nettoyer l'écran, humectez légèrement un chiffon doux et propre avec de l'eau. Vous pouvez également utiliser un chiffon spécial pour le nettoyage des écrans ou une solution adaptée au revêtement antireflet de l'écran.
Page 22 Nettoyez le lecteur de disquette à l'aide d'une trousse de nettoyage que vous trouverez dans le commerce. Ces kits comportent des disquettes prétraitées permettant d'enlever les dépôts accumulés au cours d'une utilisation normale. CD et DVD AVIS : Utilisez toujours de l'air comprimé pour nettoyer la lentille du lecteur et suivez les instructions fournies avec l'air comprimé. Ne touchez jamais la lentille qui se trouve à l'intérieur du lecteur. Si vous avez des problèmes pendant la lecture de vos CD ou DVD (des sauts pendant la lecture par exemple), nettoyez les disques. 1. Saisissez le disque par son bord extérieur. Vous pouvez également toucher le bord intérieur de l'orifice central. AVIS : Pour éviter d'endommager la surface, ne nettoyez pas le disque avec des mouvements circulaires. 2. Avec un chiffon doux et non pelucheux, nettoyez doucement la partie inférieure du disque (côté sans étiquette) en suivant une ligne droite depuis le centre jusqu'au bord extérieur. Si la poussière ne part pas, utilisez de l'eau ou une solution diluée d'eau et de savon doux. Certains produits vendus dans le commerce nettoient les disques et les protègent contre la poussière, les empreintes et les rayures. Les produits de nettoyage pour CD peuvent également être utilisés sur les DVD sans aucun risque. Retour à la page Contenu ...
Page 23: À Propos De Votre Ordinateur De Bureau
AVIS : Si la fonctionnalité ACPI est activée sur votre système d'exploitation, lorsque vous appuyez sur le bouton d'alimentation, l'ordinateur procède à un arrêt du système d'exploitation. badge Dell Vous pouvez faire pivoter ce badge pour l'aligner sur l'orientation de votre ordinateur. Pour le faire tourner, placez vos doigts sur l'extérieur du badge, appuyez fermement et faites tourner le badge. Vous pouvez également le faire pivoter à l'aide de l'encoche située vers le bas du badge.
Page 24: Vue Arrière
diagnostic d'après le code de diagnostic. Pour plus d'informations, reportez-vous à la section Voyants de diagnostic. voyant d'activité Ce voyant clignote rapidement lors de l'accès au disque dur. de l'unité de disque dur connecteur de Permet de connecter le casque et les haut-parleurs. casque connecteur Utilisez le connecteur microphone pour brancher un microphone. microphone 10 baie d'unité de Peut contenir un lecteur de disquette optionnel ou un lecteur de carte 3,5 pouces multimédia optionnel.
Page 25: L'intérieur De Votre Ordinateur
automatiquement désactivé si l'ordinateur détecte une carte installée contenant un connecteur parallèle configuré sur la même adresse. Pour plus d'informations, reportez-vous à la section Options du programme de configuration du système. 2 voyant d'intégrité de Vert — Une bonne connexion est établie entre le réseau la liaison 10 Mb/s et l'ordinateur. Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et l'ordinateur. Jaune — Une bonne connexion est établie entre le réseau 1 Gb/s (ou 1000 Gb/s) et l'ordinateur. Éteint — L'ordinateur ne détecte pas de connexion physique au réseau. 3 connecteur de carte Pour connecter l'ordinateur à un périphérique réseau ou large ...
Page 26: Composants De La Carte Système
1 baies d'unité (lecteur de carte multimédia ou lecteur de 5 logements de carte disquette, lecteur optique et disque dur) 2 bloc d'alimentation 6 assemblage du dissipateur de chaleur 3 commutateur d'intrusion dans le châssis optionnel 7 panneau d'E/S avant 4 carte système Composants de la carte système haut-parleur interne (INT_SPKR) 11 connecteur du commutateur d'intrusion (INTRUDER) connecteur du processeur (UC) 12 support de pile (BATT)
Page 27 connecteur du panneau avant (FNT_PANEL) 18 haut-parleur de la carte système (BEEP) connecteur d'alimentation (POWER) 19 connecteur de ventilateur (FAN) 10 USB interne (INTERNAL_USB) Retour à la page Contenu ...
Page 28: Ordinateur De Bureau
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect et PowerApp sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées d'Intel Corporation ; Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation ; IBM est une marque déposée d'International Business Machines Corporation ; Bluetooth est une marque appartenant à Bluetooth ...
Page 29: Cartes Pci
Deux logements demi-hauteur pour carte PCI Un logement demi-hauteur pour carte PCI Express x16 REMARQUE : Votre ordinateur Dell n'utilise que des logements PCI et PCI Express. Les cartes ISA ne sont pas prises en charge. Cartes PCI ...
Page 30 1 carte PCI Express x16 2 levier 3 emplacement de fixation (uniquement sur certaines cartes) 4 languette de fixation 5 connecteur de carte PCI Express x16 5. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez-la. Si nécessaire, déconnectez tout câble relié à la carte. 6. Préparez la carte à installer. REMARQUE : Reportez-vous à la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, la création de connexions internes et la personnalisation de la carte pour l'ordinateur. loquet de retenue de carte languette de retenue carte...
Page 31 1 carte engagée 2 carte mal engagée 3 plaque dans le logement 4 plaque à l'extérieur du logement 9. Si vous installez une carte PCI Express, déverrouillez le levier de la languette de fixation et vérifiez que celle-ci glisse dans l'encoche située sur la partie avant de la carte. 10. Appuyez légèrement sur le loquet de retenue de la carte pour maintenir la carte en place. languette de retenue connecteur de bord de carte loquet de retenue de carte connecteur de carte carte AVIS : N'acheminez pas les câbles des cartes au-dessus ou derrière les cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la ...
Page 32: Retrait D'une Carte Pci
1 loquet de retenue de carte 2 languette de retenue 3 languette d'adaptateur de port série 4 connecteur de l'adaptateur de port série 5 connecteur de carte système de l'adaptateur de port série (SER2) 12. Branchez tout câble devant être connecté à la carte. 13. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur), rebranchez l'ordinateur et ses périphériques à leurs prises secteur et allumez-les. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur.
Page 33: Installation D'une Carte Pci Dans Le Panier À Carte De Montage
languette de retenue connecteur de bord de carte loquet de retenue de carte connecteur de carte carte 3. Si nécessaire, déconnectez tout câble relié à la carte. 4. Si vous retirez une carte PCI Express x16, appuyez sur le levier de la languette de fixation avec votre pouce pour déverrouiller celle-ci. 1 carte PCI Express x16 2 levier 3 emplacement de fixation (uniquement sur certaines cartes) 4 languette de fixation 5 connecteur de carte PCI Express x16 ...
Page 34 a. Vérifiez les câbles connectés aux cartes à travers les ouvertures sur le panneau arrière. Déconnectez les câbles qui n'atteignent pas le panier à carte de montage lorsqu'ils sont retirés de l'ordinateur. b. Tirez la poignée avec précaution et soulevez le panier à carte de montage pour le retirer de l'ordinateur. 1 panier à carte de montage 2 poignée 4. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer une ouverture du connecteur de carte. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez-la. Si nécessaire, déconnectez tout câble relié à la carte. Saisissez la carte par ses angles et retirez-la du connecteur. REMARQUE : Reportez-vous à la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, la création de connexions internes et la personnalisation de la carte pour l'ordinateur. 5. Préparez la nouvelle carte pour l'installation. PRÉCAUTION : Certaines cartes réseau démarrent automatiquement l'ordinateur lorsqu'elles sont connectées à un réseau. Pour vous protéger d'un choc électrique, assurez-vous de bien débrancher votre ordinateur de la prise secteur avant d'installer des cartes. 6. Appuyez sur la languette de retenue pour lever le loquet de retenue de la carte. languette de retenue connecteur de bord de carte loquet de retenue de carte...
Page 35: Retrait D'une Carte Pci Du Panier À Carte De Montage
9. Remettez le panier à carte de montage en place : a. Alignez les languettes situées sur le côté du panier à carte de montage sur les emplacements du côté de l'ordinateur, et faites glisser le panier à carte de montage dans son emplacement. b. Vérifiez que les cartes adaptatrices sont complètement insérées dans les connecteurs de la carte système. 1 panier à carte de montage 3 cartes adaptatrices (2) 2 emplacements 4 connecteurs de carte système (2) 10. Reconnectez les câbles retirés à l'étape 3. 11. Branchez tout câble devant être connecté à la carte. AVIS : N'acheminez pas les câbles de carte au-dessus ou derrière les cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture correcte du capot de l'ordinateur ou endommager l'équipement. 12. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur), rebranchez l'ordinateur et ses périphériques à leurs prises secteur et allumez-les.
Page 36 1 panier à carte de montage 2 poignée 3. Appuyez sur la languette pour lever le loquet de retenue de la carte. 4. Si nécessaire, déconnectez tout câble relié à la carte. 5. Saisissez la carte par ses angles supérieurs et retirez-la du connecteur. 6. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussières et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur. 7. Abaissez le loquet de retenue de la carte et appuyez dessus pour le remettre en place. ...
Page 37 b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. 12. Si vous avez retiré une carte réseau : a. Ouvrez le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui attribuer la valeur On (Activé)(reportez-vous à la section Ouverture du programme de configuration du système). b. Connectez le câble réseau au connecteur réseau intégré du panneau arrière de l'ordinateur. Retour à la page Contenu ...
Page 38: Processeur
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Processeur Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Retrait du processeur Suivez les procédures décrites dans la section Avant de commencer. 2. Desserrez les vis imperdables situées de chaque côté de l'assemblage du dissipateur de chaleur. PRÉCAUTION : Malgré la présence d'un blindage en plastique, l'assemblage du dissipateur de chaleur peut énormément chauffer au cours d'une utilisation normale. Laissez-le refroidir avant de le manipuler. 3. Faites pivoter l'assemblage du dissipateur de chaleur vers le haut et retirez-le de l'ordinateur.
Page 39: Installation Du Processeur
1 loquet de fermeture central 2 cache du processeur 3 processeur 4 support 5 levier de dégagement AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 5. Retirez doucement le processeur de son support. Maintenez le levier de dégagement ouvert pour que le support puisse recevoir le nouveau processeur. Installation du processeur AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. ...
Page 40 1 cache du processeur 6 levier de dégagement 2 languette 7 encoche d'alignement avant 3 processeur 8 support et indicateur de la broche 1 du processeur 4 support du processeur 9 encoche d'alignement arrière 5 loquet de fermeture central AVIS : Pour éviter tout dommage, assurez-vous que le processeur est correctement aligné sur le support et n'exercez pas une pression excessive quand vous le mettez en place.
Page 41 1 assemblage du dissipateur de chaleur 2 support de l'assemblage du dissipateur de chaleur 3 emplacements des vis imperdables (2) 12. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Retour à la page Contenu ...
Page 42 Retour à la page Contenu Lecteurs Dell™ OptiPlex™ 745 Guide d'utilisation Lecteur optique Lecteur de disquette et lecteur de carte multimédia Disque dur Votre ordinateur prend en charge : Un disque dur SATA (ATA série) Un lecteur de disquette ou lecteur de carte multimédia en option Un lecteur optique SATA en option REMARQUE : Le nombre de baies de lecteur et de contrôleurs étant limité sur cet ordinateur, vous ne pourrez pas connecter tous les périphériques pris en charge en même temps. REMARQUE : Si vous comptez utiliser votre ordinateur sans lecteur optique ni périphérique de 3,5 pouces (lecteur de disquette ou lecteur de carte multimédia), vous devez installer le cache de baie d'unité approprié à l'emplacement du lecteur. Contactez Dell si vous avez besoin d'un cache de baie d'unité. 1 lecteur optique 2 lecteur de disquette 3 unité de disque dur ...
Page 43: Retrait D'un Lecteur Optique
Lorsque vous retirez un câble à l'aide d'une languette de retrait, saisissez la languette de retrait de couleur et tirez jusqu'à ce que le connecteur soit libéré. Lorsque vous connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté. Lecteur optique PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. REMARQUE : Si vous comptez utiliser votre ordinateur sans lecteur optique ni périphérique de 3,5 pouces (lecteur de disquette ou lecteur de carte multimédia), vous devez installer le cache de baie d'unité approprié à l'emplacement du lecteur. Contactez Dell si vous avez besoin d'un cache de baie d'unité. Retrait d'un lecteur optique Suivez les procédures décrites dans la section Avant de commencer. AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. 2. Tirez vers le haut le loquet de fermeture du lecteur et faites glisser celui-ci vers l'arrière de l'ordinateur. Puis soulevez le lecteur pour le retirer de ...
Page 44: Installation D'un Lecteur Optique
1 loquet de fermeture du lecteur 2 lecteur optique 3. Déconnectez le câble d'alimentation et les câbles de données de la partie arrière du lecteur. 1 cache du lecteur optique 4. Si vous ne remettez pas en place tout de suite le lecteur optique, abaissez le cache du lecteur dans la baie d'unité jusqu'à ce que vous entendiez un clic. Contactez Dell si vous avez besoin d'un cache de baie d'unité. Installation d'un lecteur optique 1. Déballez le lecteur et préparez-le pour l'installation. Consultez la documentation fournie avec le lecteur pour vérifier si ce dernier est configuré pour votre ordinateur. 2. Si vous installez un nouveau lecteur : a.
Page 45 6. Vérifiez toutes les connexions des câbles et enroulez et placez ces derniers de manière à permettre le passage du flux d'air en provenance du ventilateur et des grilles de refroidissement. 7. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 8. Mettez à jour les informations de configuration en attribuant la valeur appropriée (0 ou 1) à l'option Drive (Lecteur) sous Drives (Lecteurs). Reportez- vous à la section Programme de configuration du système pour plus d'informations. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).
Page 46: Lecteur De Disquette Et Lecteur De Carte Multimédia
Lecteur de disquette et lecteur de carte multimédia PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. REMARQUE : Si vous comptez utiliser votre ordinateur sans lecteur optique ni périphérique de 3,5 pouces (lecteur de disquette ou lecteur de carte multimédia), vous devez installer le cache de baie d'unité approprié à l'emplacement du lecteur. Contactez Dell si vous avez besoin d'un cache de baie d'unité. Retrait d'un lecteur de disquette ou d'un lecteur de carte multimédia Suivez les procédures décrites dans la section Avant de commencer. REMARQUE : Les étapes suivantes ne nécessitant pas le retrait complet du lecteur optique, il n'est pas nécessaire de débrancher les câbles le reliant. 2. Retirez le lecteur optique et mettez-le de côté (reportez-vous à la section Lecteur optique). AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. 3. Tirez le loquet du lecteur vers le haut et faites glisser le lecteur de disquette ou le lecteur de carte multimédia vers l'arrière de l'ordinateur. Puis, soulevez le lecteur pour le retirer de l'ordinateur.
Page 47: Installation D'un Lecteur De Disquette Ou D'un Lecteur De Carte Multimédia
5. Si vous ne remettez pas en place tout de suite le lecteur de disquette ou le lecteur de carte multimédia, abaissez le cache du lecteur de disquette dans la baie d'unité jusqu'à ce que vous entendiez un clic. Contactez Dell si vous avez besoin d'un cache de baie d'unité. Installation d'un lecteur de disquette ou d'un lecteur de carte multimédia 1. Si vous installez un nouveau lecteur ou lecteur de carte multimédia : a. Utilisez un petit tournevis pour retirer les vis du cache du panneau des lecteurs situées à l'arrière du cache. b. Retirez les quatre vis à épaulement du cache du panneau des lecteurs. c. Tirez pour retirer le cache du lecteur de disquette qui doit être installé dans la baie d'unité. 1 cache du lecteur de disquette 2. Si vous remplacez un lecteur ou un lecteur de carte multimédia existant : Retirez les quatre vis à épaulement du lecteur ou du lecteur de carte multimédia existant. 3. Insérez les quatre vis à épaulement dans les trous situés sur les côtés du nouveau lecteur de disquette ou lecteur de carte multimédia et serrez-les. 4. Reliez les câbles d'alimentation et de données au lecteur de disquette ou au lecteur de carte multimédia. 5. Alignez les vis à épaulement sur les guides-vis et faites glisser le lecteur de disquette ou le lecteur de carte multimédia dans la baie jusqu'à ce que vous entendiez un clic.
Page 48: Retrait D'un Disque Dur
8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 9. Ouvrez le programme de configuration du système et utilisez l'option Diskette Drive (Lecteur de disquette) pour activer le nouveau lecteur de disquette (reportez-vous à la section Programme de configuration du système). Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. ...
Page 49: Installation D'une Unité De Disque Dur
1 pinces de fixation (2) 2 unité de disque dur Installation d'une unité de disque dur 1. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. 2. Déballez le nouveau disque dur et préparez-le pour l'installation. 3. Si votre disque dur de remplacement n'est pas équipé d'un support de disque dur en plastique, retirez le support du disque dur existant en le décliquetant du disque dur. 1 unité de disque dur 2 languettes de retenue (2) 3 support de disque dur en plastique 4.
Page 50 9. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 10. Si le lecteur que vous venez d'installer est le lecteur principal, insérez un support amorçable dans le lecteur d'amorçage. 11. Allumez l'ordinateur. 12. Ouvrez le programme de configuration du système et mettez à jour l'option Primary Drive (Lecteur principal) en lui donnant la valeur appropriée (0 ou 2) (reportez-vous à la section Ouverture du programme de configuration du système). 13. Quittez le programme de configuration du système et redémarrez l'ordinateur. 14. Partitionnez et formatez logiquement votre lecteur avant de passer à l'étape suivante. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 16. Installez votre système d'exploitation sur le disque dur. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Retour à la page Contenu ...
Page 51: Retrait Du Panneau D'e/S
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Panneau d'E/S Panneau d'E/S Retrait du panneau d'E/S PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. REMARQUE : Mémorisez la façon dont les câbles sont acheminés avant de les débrancher, de manière à pouvoir les remettre en place correctement lors de l'installation du nouveau panneau d'E/S. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le câble du panneau d'E/S en tirant sur la boucle de retrait. 3. Retirez la vis qui fixe le panneau d'E/S sur l'ordinateur de bureau.
Page 52 Retour à la page Contenu ...
Page 53: Remplacement Du Bloc D'alimentation
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Débranchez les câbles d'alimentation en CC des lecteurs et de la carte système. Mémorisez la façon dont les câbles d'alimentation en CC sont acheminés sous les languettes du châssis de l'ordinateur avant de débrancher les câbles de la carte système et des lecteurs. Vous devrez acheminer ces câbles correctement lorsque vous les remettrez en place, de sorte qu'ils ne risquent pas de se coincer ou d'être mal positionnés. 3. Retirez les deux vis qui fixent le bloc d'alimentation à l'arrière du châssis de l'ordinateur. 4. Retirez le lecteur optique et mettez-le de côté (reportez-vous à la section Lecteur...
Page 54: Connecteurs D'alimentation En Cc
10. Reconnectez les câbles d'alimentation en CC. 11. Remettez le lecteur optique en place (reportez-vous à la section Lecteur optique). 12. Branchez le câble d'alimentation CA sur le connecteur. 13. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Connecteurs d'alimentation en CC Broche P1 du connecteur d'alimentation en CC ...
Page 55 +5 VCC Rouge +5 VCC Rouge +5 VCC Rouge Noir *Utilisez un câble 22 AWG au lieu de 18 AWG. Broche P2 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG Noir Noir +12 VCC Jaune +12 VCC Jaune Broche P3 du connecteur d'alimentation en CC ...
Page 56 Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange Noir +5 VCC Rouge Noir +12 VCC Jaune Retour à la page Contenu ...
Page 57: Retrait Du Capot De L'ordinateur
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Retrait du capot de l'ordinateur Retrait du capot de l'ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Si vous avez installé un cadenas dans l'anneau prévu à cet effet sur le panneau arrière, retirez-le. 3. Repérez le loquet de fermeture du capot illustré ci-dessous. Puis faites glisser le loquet vers l'arrière tout en levant le capot. 4. Prenez le capot de l'ordinateur par les côtés et faites-le pivoter vers le haut en utilisant les languettes de charnière comme leviers. 5. Retirez le capot des languettes de charnière et mettez-le de côté sur une surface douce non abrasive. PRÉCAUTION : Le dissipateur de chaleur de carte graphique peut devenir brûlant. Laissez-lui suffisamment de temps pour refroidir avant de le toucher.
Page 58: Caractéristiques De L'ordinateur De Bureau
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Caractéristiques de l'ordinateur de bureau Caractéristiques de l'ordinateur de bureau Microprocesseur Type de microprocesseur Processeur Intel® Pentium® 4, Pentium® D, Celeron® ou Core™ Mémoire cache interne Au moins 512 Ko de SRAM à écriture différée, associative à huit voies, à transmission par rafales en pipeline Mémoire Type SDRAM DDR2 533, 667 ou 800 MHz REMARQUE : Les modules de mémoire 800 MHz de 2 Go ne sont pas pris en charge. Connecteurs de mémoire Modules de mémoire pris en charge 256 Mo, 512 Mo, 1 Go ou 2 Go non ECC...
Page 59 Bus d'extension Type de bus PCI 2.3 PCI Express 1.0A SATA 1.0A et 2.0 USB 2.0 Vitesse du bus PCI : 133 Mo/s PCI Express x16 : vitesse bidirectionnelle de 8 Go/s SATA : 1,5 Gb/s et 3,0 Gb/s USB : 480 Mb/s Cartes Cartes demi-longueur et pleine longueur prises en charge avec panier à carte de montage en option...
Page 60 Connecteur PS/2 en option avec adaptateur de Deux connecteurs mini-DIN à 6 broches port série secondaire Deux connecteurs de panneau avant et six connecteurs de panneau arrière conformes à la norme USB 2.0 Audio Deux connecteurs pour la ligne d'entrée/le microphone et la ligne de sortie ; deux connecteurs en face avant pour le casque et le microphone Connecteurs sur la carte système : SATA Deux connecteurs à 7 broches...
Page 61 REMARQUE : La dissipation de chaleur est calculée en fonction de la valeur nominale du bloc d'alimentation. Tension Blocs d'alimentation à sélection manuelle — 90 à 135 V à 50/60 Hz ; 180 à 265 V à 50/60 Hz Pile de secours Pile bouton 3 V CR2032 au lithium Caractéristiques physiques Hauteur 11,4 cm (4,5 pouces) Largeur 39,9 cm (15,7 pouces) Profondeur 35,3 cm (13,9 pouces) Poids 10,4 kg (23 livres)
Page 62: Réglementation De La Fcc (États-Unis Uniquement)
: Changer l'orientation de l'antenne de réception. Repositionner le système en fonction du récepteur. Éloigner le système du récepteur. Brancher le système sur une autre prise afin que le système et le récepteur se trouvent sur différents circuits de dérivation. Si nécessaire, consultez un représentant de Dell Inc. ou un technicien radio/télévision expérimenté pour des suggestions supplémentaires. Les informations suivantes sont fournies conformément à la réglementation de la FCC : Nom du produit : Dell™ OptiPlex™ 745 Numéros de modèle : DCTR, DCNE, DCSM, DCCY Nom du fabricant : Dell Inc. Worldwide Regulatory Compliance & Environmental Affairs One Dell Way Round Rock, TX 78682 USA 512-338-4400 REMARQUE : Pour plus d'informations sur les réglementations, reportez-vous à votre Guide d´information sur le produit. ...
Page 63: Recherche D'informations
Pilotes pour mon ordinateur Documentation de mon ordinateur Documentation concernant mon périphérique Logiciel DSS (Desktop System Software) REMARQUE : Le CD Drivers and Utilities peut être optionnel et ne pas être expédié avec votre ordinateur. La documentation et les pilotes sont déjà installés sur l'ordinateur. Vous pouvez utiliser le CD pour réinstaller les pilotes (reportez-vous à la section Réinstallation des pilotes et des utilitaires), pour exécuter Dell Diagnostics (reportez-vous à la section Dell Diagnostics) ou pour accéder à votre documentation. Des fichiers « Lisez-moi » peuvent être inclus sur votre CD afin de fournir des informations de dernière minute concernant des modifications techniques apportées à votre système ou des informations de référence destinées aux techniciens ou aux utilisateurs expérimentés. REMARQUE : Les dernières mises à jour des pilotes et de la ...
Page 64 Entrez le code de service express pour orienter votre appel lorsque vous contactez le service de support. Solutions — Conseils et astuces de dépannage, articles de techniciens, Site Web du service de support de Dell — support.dell.com cours en ligne et questions fréquemment posées Forum clients — Discussion en ligne avec d'autres clients Dell ...
Page 65 L'étiquette de la Product key (clé de produit) de votre système d'exploitation se trouve sur l'ordinateur (reportez-vous à la section Numéro de service et licence Microsoft® Windows®). REMARQUE : La couleur du CD varie selon le système d'exploitation que vous avez commandé. Retour à la page Contenu ...
Page 66: Obtention D'assistance
1. Effectuez les procédures décrites dans la section Outils et utilitaires de dépannage. Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 3. Faites une copie de la Liste de vérification des diagnostics (reportez-vous à la section Liste de vérification des diagnostics) et renseignez-la. 4. Utilisez la gamme complète de services en ligne de Dell disponibles sur le site Web de support technique (support.dell.com) pour obtenir de l'aide sur les procédures d'installation et de dépannage. 5. Si les étapes précédentes ne vous ont pas permis de résoudre le problème, contactez Dell. REMARQUE : Appelez le service du support à l'aide d'un téléphone situé à proximité de l'ordinateur pour que le personnel du support puisse vous guider pendant la procédure de dépannage. REMARQUE : Il se peut que le système de code de service express de Dell ne soit pas disponible dans tous les pays. Lorsque le système téléphonique automatisé de Dell vous le demande, entrez votre code de service express pour que votre appel soit directement acheminé vers l'équipe de support technique appropriée. Si vous n'avez pas de code de service express, ouvrez le dossier Accessoires Dell, double-cliquez sur l'icône ...
Page 67: Problèmes Liés À Votre Commande
Le service AutoTech est accessible 24 heures sur 24, 7 jours sur 7. Vous pouvez aussi accéder à ce service par l'intermédiaire du service de support. Pour obtenir le numéro de téléphone, reportez-vous à la section Contacter Dell. Service d'état des commandes automatisé Pour vérifier l'état de vos commandes de produits Dell™, vous pouvez visiter le site Web support.dell.com ou appeler le service d'état des commandes automatisé. Un enregistrement vous demande les informations nécessaires pour repérer votre commande et en faire un rapport. Pour obtenir le numéro de téléphone, reportez-vous à la section Contacter Dell. Service de support Le service de support de Dell est disponible à toute heure et tous les jours de la semaine pour répondre à vos questions au sujet du matériel Dell. Nos employés de support utilisent des diagnostics sur ordinateur pour fournir rapidement des réponses exactes. Pour contacter le service de support de Dell, reportez-vous à la section Obtention d'aide, puis appelez le numéro qui correspond à votre pays figurant dans la liste Contacter Dell. Problèmes liés à votre commande Si vous avez un problème avec votre commande, comme des pièces manquantes ou non adaptées, ou une facturation erronée, contactez le Service clientèle de Dell. Gardez votre facture ou votre bordereau de marchandises à portée de main lorsque vous appelez. Pour obtenir le numéro de téléphone, reportez- vous à la section Contacter Dell. Informations concernant le produit Si vous avez besoin d'informations sur les autres produits disponibles auprès de Dell, ou si vous voulez passer une commande, visitez le site Web de Dell à ...
Page 68: Avant D'appeler
Périphériques : Cartes d'extension : Êtes-vous connecté à un réseau ? Oui Non Réseau, version et carte réseau : Programmes et versions : Consultez la documentation de votre système d'exploitation pour déterminer le contenu des fichiers de démarrage du système. Si l'ordinateur est relié à une imprimante, imprimez chaque fichier. Sinon, notez le contenu de chaque fichier avant d'appeler Dell. Message d'erreur, code sonore ou code de diagnostic : Description du problème et procédures de dépannage que vous avez réalisées : Contacter Dell Vous pouvez contacter Dell par voie électronique via les sites Web suivants : www.dell.com support.dell.com (support) Pour les adresses Internet de votre pays, recherchez la section appropriée du pays dans le tableau ci-dessous.
Page 69 Indicatif international : 900 Service clientèle pour le grand public et les PME 0820 240 530 14 Service clientèle Comptes privilégiés/Entreprises 0820 240 530 16 Indicatif national : 43 Support pour XPS 0820 240 530 81 Indicatif de la ville : 1 Support grand public et PME pour tous les autres ordinateurs Dell 0820 240 530 17 Support Comptes privilégiés/Entreprises 0660 8779 Standard 0820 240 530 00 Bahamas Support technique général numéro vert : 1-866-278-6818...
Page 70 Barbade Support technique général 1-800-534-3066 Site Web : support.euro.dell.com Belgique (Bruxelles) Support technique pour XPS 02 481 92 96 Support technique pour tous les autres ordinateurs Dell 02 481 92 88 Indicatif international : 00 Télécopieur pour support technique 02 481 92 95 Indicatif national : 32 Service clientèle 02 713 15 65 Indicatif de la ville : 2 Ventes aux grandes entreprises 02 481 91 00...
Page 71 Indicatif de la ville : 2 Standard 2194-6000 Costa Rica Support technique général 0800-012-0435 Site Web : support.euro.dell.com Support technique pour XPS 7010 0074 Support technique pour tous les autres ordinateurs Dell 7023 0182 Danemark (Copenhague) Service clientèle (relations) 7023 0184 Indicatif international : 00 Service clientèle pour le grand public et les PME 3287 5505 Standard (relations) 3287 1200 Indicatif national : 45 Standard télécopieur (relations)
Page 72 Télécopieur numéro vert : 1-800-727-8320 numéro vert : 1-877-DELLTTY Services Dell pour les sourds, les malentendants ou les personnes ayant des problèmes d'élocution (1-877-335-5889) Site Web : support.euro.dell.com E-mail : fi_support@dell.com Finlande (Helsinki) Support technique 0207 533 555 Service clientèle 0207 533 538 Indicatif international : 990 Standard 0207 533 533 Indicatif national : 358 Ventes aux entreprises de moins de 500 employés...
Page 73 1850 200 982 Indicatif international : 00 Support technique Indicatif national : 353 Support technique pour XPS 1850 200 722 Support technique pour tous les autres ordinateurs Dell 1850 543 543 Indicatif de la ville : 1 Service à domicile — Questions de support technique 1850 200 889 Généralités ...
Page 74 Nicaragua Support technique général 001-800-220-1006 Site Web : support.euro.dell.com Support technique pour XPS 815 35 043 Norvège (Lysaker) Support technique pour tous les autres produits Dell 671 16882 Indicatif international : 00 Suivi clientèle 671 17575 Service clientèle pour le grand public et les PME 23162298 Indicatif national : 47 Standard 671 16800 Standard télécopieur...
Page 75 Standard (Ventes) 02 5441 7585 St-Kitts-et-Nevis Support technique général numéro vert : 1-877-441-4731 St-Vincent-et-les Support technique général numéro vert : 1-877-270-4609 Grenadines Ste-Lucie Support technique général 1-800-882-1521 Site Web : support.euro.dell.com Support technique pour XPS 0771 340 340 Suède (Upplands Väsby) Support technique pour tous les autres produits Dell 08 590 05 199 Suivi clientèle 08 590 05 642 Indicatif international : 00...
Page 76 E-mail : Tech_support_central_Europe@dell.com Suisse (Genève) Support technique pour XPS 0848 33 88 57 Support technique (grand public et PME) pour tous les autres produits Dell 0844 811 411 Indicatif international : 00 Support technique (entreprises) 0844 822 844 Indicatif national : 41 Service clientèle (grand public et PME) 0848 802 202...
Page 77: Glossaire
ASF — Alert Standards Format — Standard permettant de définir un mécanisme pour signaler les alertes matérielles et logicielles à une console de gestion. La norme ASF est conçue pour être indépendante des plates-formes et des systèmes d'exploitation. autonomie de la batterie — Nombre de minutes ou d'heures durant lesquelles la batterie d'un ordinateur portable peut alimenter l'ordinateur. B baie de média — Baie qui prend en charge des périphériques tels qu'un lecteur optique, une seconde batterie ou un module Dell TravelLite™. baie modulaire — Voir baie de média. BIOS — Basic Input/Output System (Système de base d'entrée/sortie) — Programme (ou utilitaire) qui joue le rôle d'interface entre le matériel informatique et le système d'exploitation. Ne modifiez les paramètres de ce programme que si vous connaissez avec exactitude les effets de chacun d'eux sur l'ordinateur. ...
Page 78 CD-RW — CD rewritable (CD réinscriptible)— Version réinscriptible d'un CD. Vous pouvez enregistrer des données sur un CD-RW, puis les effacer et les réécrire. circuit intégré — Semi-conducteur ou puce sur lesquels sont fabriqués des milliers ou des millions de minuscules composants électroniques destinés aux équipements informatiques, audio et vidéo. COA — Certificate of Authenticity (certificat d'authenticité) — Code alphanumérique Windows inscrit sur une étiquette sur votre ordinateur. Également appelé Product Key (Clé de produit) ou Identification produit. code de service express — Code numérique inscrit sur une étiquette apposée à votre ordinateur Dell™. Utilisez le code service express lorsque vous contactez Dell pour obtenir une assistance technique. Le code de service express n'est pas nécessairement disponible dans tous les pays. combinaison de touches — Commande nécessitant une pression simultanée sur plusieurs touches. connecteur DIN — Connecteur rond à 6 broches conforme aux normes DIN (Deutsche Industrie-Norm), généralement utilisé pour connecter des connecteurs de câble de souris ou de clavier PS/2. connecteur parallèle — Port d'E/S souvent utilisé pour connecter une imprimante parallèle à l'ordinateur. Appelé également port LPT.
Page 79 DRAM — Dynamic Random-Access Memory (mémoire dynamique à accès aléatoire) — Mémoire qui stocke des informations dans les circuits intégrés contenant des condensateurs. DSL — Digital Subscriber Line — Technologie offrant une connexion Internet constante et à haute vitesse par l'intermédiaire d'une ligne téléphonique analogique. durée de vie d'une batterie — Nombre d'années durant lesquelles la batterie d'un ordinateur portable peut être rechargée. DVD-R — DVD recordable (DVD enregistrable) — Version enregistrable d'un DVD. Les données ne peuvent être enregistrées qu'une seule fois sur un DVD enregistrable. Une fois enregistrées, les données ne peuvent être ni effacées ni écrasées. DVD+RW — DVD rewritable (DVD réinscriptible)— Version réinscriptible d'un DVD. Vous pouvez enregistrer des données sur un DVD+RW, puis les effacer et les réécrire. (La technologie DVD+RW diffère de la technologie DVD-RW.) DVI — Digital Video Interface (interface vidéo numérique) — Norme de transmission numérique entre un ordinateur et un écran vidéo numérique. E ECC — Error Checking and Correction (code de vérification et de correction d'erreur) — Type de mémoire qui inclut des circuits spéciaux pour tester l'exactitude des données lorsqu'elles passent par la mémoire.
Page 80 H HTTP — Hypertext Transfer Protocol — Protocole d'échange de fichiers entre des ordinateurs connectés à Internet. Hyper-Threading — L'Hyper-Threading est une technologie Intel qui améliore les performances globales de l'ordinateur en permettant à un processeur physique de fonctionner comme deux processeurs logiques capables d'exécuter certaines tâches en simultané. Hz — Hertz — Unité de mesure de fréquence égale à 1 cycle per seconde. La vitesse de fonctionnement des ordinateurs et des périphériques électroniques est souvent mesurée en kilohertz (kHz), mégahertz (MHz), gigahertz (GHz) ou térahertz (THz). I IDE — Integrated Device Electronics — Interface pour les périphériques de stockage de masse dans laquelle le contrôleur est intégré à l'unité de disque dur ou au lecteur de CD. IEEE 1394 — Institute of Electrical and Electronics Engineers, Inc. — Bus série à hautes performances utilisé pour connecter des périphériques compatibles IEEE 1394, tels que les appareils numériques et les lecteurs de DVD, à l'ordinateur. ...
Page 81 — Périphérique en plastique conçu pour être inséré dans la baie modulaire de l'ordinateur portable pour réduire le poids de ce dernier. MP — Méga-pixel — Mesure de la résolution d'image utilisée pour les appareils photo numériques. ms — milliseconde — Mesure de temps égale à un millième de seconde. Le temps d'accès des périphériques de stockage est souvent mesuré en ms. N NIC — Voir carte réseau. ns — nanoseconde — Mesure de temps égale à un milliardième de seconde. numéro de service — Étiquette de code-barre apposée sur l'ordinateur permettant d'identifier ce dernier lorsque vous accédez au support de Dell à l'adresse support.dell.com ou lorsque vous appelez le service clientèle ou le support technique de Dell. NVRAM — Non-Volatile Random Access Memory — Type de mémoire qui conserve des données lors de la mise hors tension de l'ordinateur ou en cas de coupure d'alimentation électrique. La mémoire NVRAM permet de conserver les informations de configuration, comme la date, l'heure et d'autres options de configuration du système que vous pouvez définir. O...
Page 82 onduleur — UPS, Uninterruptible Power Supply — Source d'alimentation de secours utilisée lorsque l'alimentation électrique est coupée ou descend à un niveau de tension inacceptable. Un onduleur permet à l'ordinateur de fonctionner pendant un temps limité en cas de panne d'électricité. Les onduleurs sont en général équipés d'un parasurtenseur et peuvent également offrir des régulations de tension. Les petits systèmes onduleurs proposent une alimentation par batterie de quelques minutes pour vous permettre d'éteindre l'ordinateur correctement. P panneau de configuration — Utilitaire Windows permettant de modifier les paramètres du système d'exploitation et du matériel, par exemple les paramètres d'affichage. papier peint — Motif ou image d'arrière-plan du bureau Windows. Vous pouvez changer de papier peint en utilisant le Panneau de configuration Windows. Vous pouvez également numériser votre photo préférée et en faire un papier peint. parasurtenseur — Dispositif qui empêche les sautes de tension, pouvant survenir au cours d'orages, par exemple, de pénétrer dans l'ordinateur par l'intermédiaire de la prise secteur. Les parasurtenseurs ne protègent pas de la foudre ou des baisses de tension qui se produisent lorsque la tension descend ...
Page 83 résolution — Netteté et clarté d'une image produite par une imprimante ou affichée sur un moniteur. Plus la résolution est élevée, plus l'image est nette. résolution vidéo — Voir résolution. RFI — Radio Frequency Interference — Interférence générée à des fréquences radio caractéristiques, entre 10 kHz et 100 000 MHz. Les fréquences radio se trouvent à l'extrémité inférieure du spectre de fréquences électromagnétiques et sont plus susceptibles de présenter des perturbations que les radiations de plus haute fréquence, telles que les infrarouges et la lumière. ROM — Read-Only Memory (mémoire morte) — Mémoire qui stocke des données et programmes que l'ordinateur ne peut pas supprimer ou dans laquelle il ne peut pas écrire. À la différence de la mémoire RAM, la mémoire ROM conserve son contenu même après l'arrêt de l'ordinateur. Certains programmes essentiels au fonctionnement de l'ordinateur se trouvent dans la mémoire morte. RPM — Revolutions Per Minute (tours par minute) — Mesure le nombre de rotations effectuées par minute. La vitesse des disques durs est souvent mesurée en RPM. RTC — Real Time Clock (horloge temps réel) — Horloge alimentée par pile, située sur la carte système, qui conserve la date et l'heure après l'arrêt de l'ordinateur. RTCRST — Real-Time Clock Reset — Cavalier sur la carte système de certains ordinateurs pouvant souvent être utilisé pour résoudre les problèmes. S SAS —...
Page 84 U UMA — Allocation de mémoire unifiée — Mémoire système allouée de manière dynamique à la mémoire vidéo. USB — Universal Serial Bus — Interface matérielle pour les périphériques lents comme un clavier, une souris, une manette de jeu, un scanner, un jeu de haut- parleurs, une imprimante, des périphériques large bande (DSL et modems par câble), des périphériques d'imagerie ou de stockage compatibles USB. Les périphériques sont branchés directement à un support à 4 broches de votre ordinateur, ou à un concentrateur à plusieurs ports qui se raccorde à votre ordinateur. Les périphériques USB peuvent être connectés et déconnectés lorsque l'ordinateur est sous tension et peuvent également être connectés en guirlande. UTP — Unshielded Twisted Pair (paire torsadée non blindée) — Type de câble utilisé dans la plupart des réseaux téléphoniques et dans certains réseaux informatiques. Les paires de câbles non blindés sont torsadées afin de les protéger contre les interférences électromagnétiques et sont utilisées à la place des câbles comportant une gaine métallique autour de chaque paire de fils. UXGA — Ultra Extended Graphics Array — Norme utilisée pour les cartes et les contrôleurs vidéo qui prend en charge les résolutions allant jusqu'à 1600 x 1200. V V — Volt — Unité de mesure de la puissance électrique ou de la force électromotrice. Un V est mesuré sur une résistance de 1 ohm lorsqu'elle est traversée par un courant de 1 ampère. virus — Programme conçu pour nuire ou détruire les données stockées sur votre ordinateur. Un virus se déplace d'un ordinateur à un autre par l'intermédiaire d'une disquette infectée, d'un logiciel téléchargé à partir d'Internet ou de pièces jointes à des messages électroniques. Lorsque vous démarrez un programme ...
Page 85: Présentation De La Mémoire Ddr2
Mémoire Dell™ OptiPlex™ 745 Guide d'utilisation Présentation de la mémoire DDR2 Adressage mémoire dans les configurations 4 Go ou supérieures (Systèmes d'exploitation 32 bits exclusivement) Retrait de mémoire Installation de mémoire Votre ordinateur ne prend en charge que la mémoire DDR2 non ECC. Pour plus d'informations sur le type de mémoire pris en charge par votre ordinateur, reportez-vous à la section « Mémoire » des caractéristiques de votre ordinateur : Caractéristiques de l'ordinateur mini-tour Caractéristiques de l'ordinateur de bureau Caractéristiques de l'ordinateur compact Caractéristiques de l'ordinateur ultra compact AVIS : Avant d'installer de nouveaux modules de mémoire, téléchargez le BIOS le plus récent pour votre ordinateur à partir du site Web du service de support de Dell support.dell.com. REMARQUE : La mémoire achetée auprès de Dell est couverte par la garantie de votre ordinateur. Présentation de la mémoire DDR2 Les modules de mémoire DDR2 bicanal doivent être installés par paires de même taille. Si les modules de mémoire DDR2 ne sont pas installés par paires de capacité égale dans chaque canal, l'ordinateur continuera de fonctionner mais ses performances seront légèrement réduites. Pour déterminer la capacité des modules, reportez-vous à l'étiquette dans le coin supérieur droit. AVIS : N'installez pas de modules de mémoire ECC. Le système pourrait en effet ne pas démarrer ou les performances pourraient en être altérées. REMARQUE : Installez toujours les modules de mémoire DDR2 dans l'ordre indiqué sur la carte système. Les configurations de mémoire recommandées sont les suivantes : Une paire de modules de mémoire identiques installés dans les connecteurs DIMM1 et DIMM2 Un module de mémoire installé dans le connecteur DIMM1 Pour les ordinateurs mini-tour, de bureau et compacts uniquement, une paire de modules de mémoire identiques installés dans les connecteurs DIMM1 ...
Page 86: Retrait De Mémoire
Si la quantité totale de mémoire installée sur votre ordinateur est inférieure à l'espace d'adressage utilisable, la totalité de la mémoire installée n'est utilisable que par le système d'exploitation. Si la quantité totale de mémoire installée sur votre ordinateur est supérieure ou égale à l'espace d'adressage utilisable, une petite partie de la mémoire installée est indisponible pour le système d'exploitation. Retrait de mémoire PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Si vous retirez les modules de mémoire d'origine au cours d'une mise à niveau de la mémoire, gardez-les séparés de tout nouveau module, même si vous l'avez acheté auprès de Dell. Si possible, n'associez pas un module d'origine à un module neuf. Votre ordinateur risque de ne pas démarrer correctement. Installez les modules de mémoire d'origine par paires, dans les connecteurs DIMM1 et DIMM2 ou DIMM3 et DIMM4. AVIS : Le retrait des modules de mémoire installés dans les connecteurs DIMM2 et DIMM4 de l'ordinateur de bureau nécessite le retrait du lecteur optique (reportez-vous à la section Lecteurs). Si vous ne retirez pas le lecteur optique, vous risquez d'endommager le module de mémoire et le support DIMM. Suivez les procédures décrites dans la section Avant de commencer. 2. Si vous utilisez un ordinateur de bureau, retirez le lecteur optique (reportez-vous à la section Lecteur...
Page 87: Installation De Mémoire
(reportez-vous à la section Remise en place du capot de l'ordinateur). Installation de mémoire PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. REMARQUE : La mémoire achetée auprès de Dell est couverte par la garantie de votre ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Si vous utilisez un ordinateur de bureau, retirez le lecteur optique (reportez-vous à la section Lecteur optique). 3. Appuyez sur les clips de fixation situés à chaque extrémité du connecteur de module de mémoire pour les écarter. 1 connecteur de mémoire le plus proche du processeur...
Page 88 (reportez-vous à la section Remise en place du capot de l'ordinateur). 8. L'ordinateur détecte que la nouvelle mémoire ne correspond pas aux informations de configuration existantes et génère le message suivant : The amount of system memory has changed. Strike the F1 key to continue, F2 to run the setup utility (La quantité de mémoire système a été modifiée. Appuyez sur F1 pour continuer, sur F2 pour exécuter l'utilitaire de configuration) 9. Appuyez sur <F2> pour ouvrir le programme de configuration du système et vérifier les valeurs de System Memory (Mémoire système). L'ordinateur doit avoir modifié la valeur de System Memory (Mémoire système) en fonction de la nouvelle mémoire. Vérifiez le nouveau total. Si la valeur est correcte, passez à l'étape 11. 10. Si la capacité mémoire totale n'est pas correcte, éteignez et débranchez l'ordinateur et les périphériques des prises secteur. Ouvrez le capot de l'ordinateur et vérifiez les modules de mémoire installés pour vous assurer qu'ils sont correctement positionnés dans leurs supports. Puis répétez les étapes 7, et 9. 11. Quand le total System Memory (Mémoire système) est correct, appuyez sur <Échap> pour quitter le programme de configuration du système. Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics) pour vérifier si les modules de mémoire fonctionnent correctement. Retour à la page Contenu ...
Page 89: Ordinateur Mini-Tour
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect et PowerApp sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées d'Intel Corporation ; Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation ; IBM est une marque déposée d'International Business Machines Corporation ; Bluetooth est une marque appartenant à Bluetooth ...
Page 90: Installation D'une Carte D'extension
2 carte PCI Express x1 4 logement de carte PCI Express x16 Installation d'une carte d'extension REMARQUE : Votre ordinateur Dell n'utilise que des logements PCI et PCI Express. Les cartes ISA ne sont pas prises en charge. REMARQUE : L'adaptateur de port série de l'ordinateur mini-tour inclut également deux connecteurs PS/2. Si vous remplacez une carte, désinstallez le pilote de la carte existante. Pour plus d'informations, consultez la documentation qui accompagne la carte.
Page 91 1 loquet de retenue de carte 4 connecteur de bord de carte 2 guide d'alignement 5 connecteur de carte 3 carte 6 languette de retenue 3. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer un connecteur de carte. Passez ensuite à l'étape 5. 4. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez-la. Si nécessaire, déconnectez tout câble relié à la carte. 5. Si votre carte comprend une barre de retenue de carte, retirez la barre. Tirez doucement la languette de fixation, prenez la carte par ses coins supérieurs et dégagez-la doucement de son connecteur.
Page 92: Retrait D'une Carte D'extension
1 carte engagée 2 carte mal engagée 3 plaque dans le logement 4 plaque à l'extérieur du logement 10. Avant d'abaisser le mécanisme de retenue de la carte, vérifiez que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement. L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement. 11. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la/les carte(s). AVIS : N'acheminez pas les câbles des cartes au-dessus ou derrière les cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture correcte du capot de l'ordinateur ou endommager l'équipement. 12. Branchez tout câble devant être connecté à la carte. Consultez la documentation fournie avec la carte pour des informations sur le câblage approprié.
Page 93 1 loquet de retenue de carte 4 connecteur de bord de carte 2 guide d'alignement 5 connecteur de carte 3 carte 6 languette de retenue 3. Si nécessaire, déconnectez tout câble relié à la carte. 4. Saisissez la carte par ses angles supérieurs et retirez-la du connecteur. 5. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussières et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur.
Page 94 10. Si vous avez retiré une carte son : a. Ouvrez le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio) et modifiez le paramètre pour lui attribuer la valeur On (Activé)(reportez-vous à la section Programme de configuration du système). b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. 11. Si vous avez supprimé un connecteur de carte réseau : a. Ouvrez le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui attribuer la valeur On (Activé) (reportez-vous à la section Programme de configuration du système). b. Connectez le câble réseau au connecteur réseau intégré du panneau arrière de l'ordinateur. Retour à la page Contenu ...
Page 95: Processeur
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Processeur Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Retrait du processeur Suivez les procédures décrites dans la section Avant de commencer. 2. Desserrez les vis imperdables situées de chaque côté de l'assemblage du dissipateur de chaleur. PRÉCAUTION : Malgré la présence d'un blindage en plastique, l'assemblage du dissipateur de chaleur peut énormément chauffer au cours d'une utilisation normale. Laissez-le refroidir avant de le manipuler. 3. Faites pivoter le module de l'assemblage du dissipateur de chaleur vers le haut et retirez-le de l'ordinateur.
Page 96: Installation Du Processeur
1 loquet de fermeture central 2 cache du processeur 3 processeur 4 support 5 levier de dégagement AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 5. Retirez doucement le processeur de son support. Maintenez le levier de dégagement ouvert pour que le support puisse recevoir le nouveau processeur. Installation du processeur AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. ...
Page 97 1 cache du processeur 6 levier de dégagement 2 languette 7 encoche d'alignement avant 3 processeur 8 support et indicateur de la broche 1 du processeur 4 support du processeur 9 encoche d'alignement arrière 5 loquet de fermeture central AVIS : Pour éviter tout dommage, assurez-vous que le processeur est correctement aligné sur le support et n'exercez pas une pression excessive quand vous le mettez en place.
Page 98 1 assemblage du dissipateur de chaleur 2 support de l'assemblage du dissipateur de chaleur 3 emplacements des vis imperdables (2) 12. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Retour à la page Contenu ...
Page 99: Consignes Générales D'installation
Retour à la page Contenu Lecteurs Dell™ OptiPlex™ 745 Guide d'utilisation Consignes générales d'installation Disque dur Caches du panneau des lecteurs Lecteur de disquette et lecteur de carte multimédia Lecteur optique Votre ordinateur prend en charge : Deux disques durs SATA (ATA série) Un lecteur de disquette ou lecteur de carte multimédia Deux lecteurs optiques SATA REMARQUE : Le nombre de baies de lecteur et de contrôleurs étant limité sur cet ordinateur, vous ne pourrez pas connecter tous les périphériques pris en charge en même temps. 1 lecteur optique 2 lecteur de disquette 3 unité de disque dur Consignes générales d'installation ...
Page 100: Connecteurs De Câble D'alimentation
1 connecteur du câble d'interface 2 connecteur d'interface La plupart des connecteurs d'interface sont munis d'un détrompeur pour assurer une bonne insertion, c'est-à-dire qu'une encoche ou une broche manquante sur l'un des connecteurs correspond à une languette ou à un trou rempli sur l'autre. Les connecteurs, munis d'un détrompeur, permettent d'assurer que le fil de la broche 1 qui se trouve dans le câble (indiqué par la bande colorée sur l'un des côtés de certains câbles ; les câbles SATA ne comprennent pas de bande colorée) correspond à l'extrémité de la broche 1 du connecteur. L'extrémité de la broche 1 d'un connecteur de carte est généralement indiquée par un « 1 » imprimé par sérigraphie sur la carte. AVIS : Une insertion incorrecte du câble empêche le lecteur de fonctionner et pourrait endommager le contrôleur, le lecteur ou les deux à la fois. Connecteurs de câble d'alimentation 1 câble d'alimentation 2 connecteur d'entrée d'alimentation Connexion et déconnexion de câbles de lecteur Lorsque vous retirez un câble à l'aide d'une languette de retrait, saisissez la languette de retrait de couleur et tirez jusqu'à ce que le connecteur soit libéré. Lorsque vous connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté. Disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse.
Page 101: Installation D'une Unité De Disque Dur
4. Déconnectez du lecteur les câbles d'alimentation et de données. 1 câble de données 2 connecteur du disque dur de la carte système 3 câble d'alimentation 5. Appuyez sur les languettes de retenue bleues situées de chaque côté du disque dur et faites glisser le disque dur vers le haut pour le retirer de l'ordinateur. 1 unité de disque dur 2 languettes de retenue (2) Installation d'une unité de disque dur 1. Déballez le nouveau disque dur et préparez-le pour l'installation. 2. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur. 3. Si votre disque dur de remplacement n'est pas équipé d'un support de disque dur en plastique, retirez le support du disque dur existant en le décliquetant du disque dur. Fixez le support sur le nouveau disque dur.
Page 102 1 unité de disque dur 2 support du disque dur 1 unité de disque dur 2 support du disque dur 4. Écartez avec précaution le support du disque dur de chaque côté et faites glisser le disque dur dans le support jusqu'à ce que vous entendiez un clic. 5. Faites glisser prudemment le disque dur dans la baie de lecteur jusqu'à ce vous entendiez un clic. 6. Connectez les câbles d'alimentation et de données au lecteur. 7. Vérifiez que le câble de données est bien connecté au connecteur de la carte système. 8. Assurez-vous que tous les connecteurs sont correctement câblés et fermement fixés. 9. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
Page 103: Ajout D'un Deuxième Disque Dur
11. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et mettez à jour l'option Primary Drive (Lecteur principal) en lui donnant la valeur appropriée (0 ou 1). 12. Quittez le programme de configuration du système et redémarrez l'ordinateur. 13. Partitionnez et formatez logiquement votre lecteur avant de passer à l'étape suivante. Consultez la documentation du système d'exploitation pour obtenir des instructions. Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 15. Si le lecteur que vous venez d'installer est le lecteur principal, installez votre système d'exploitation sur le disque dur. Ajout d'un deuxième disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. AVIS : Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, assurez-vous de faire une sauvegarde de vos fichiers avant de commencer cette procédure.
Page 104: Caches Du Panneau Des Lecteurs
8. Fixez le premier disque dur dans le connecteur SATA, retiré à l'étape 5. 9. Repérez un connecteur SATA inutilisé sur la carte système et reliez ce connecteur au deuxième disque dur à l'aide d'un câble de données. 1 câble de données 2 connecteur du disque dur de la carte système 3 câble d'alimentation 10. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Caches du panneau des lecteurs Si vous installez un nouveau lecteur de disquette ou optique au lieu d'en remplacer un, retirez les caches du panneau des lecteurs. ...
Page 105 1 panneau des lecteurs 2 languette de retenue 3 cache du panneau des lecteurs 3. Sélectionnez le cache du panneau des lecteurs qui se trouve devant la baie que vous souhaitez utiliser. 4. Appuyez légèrement sur la languette de retenue du cache pour retirer celui-ci du panneau des lecteurs. 1 cache du panneau des lecteurs optiques 2 cache du panneau des lecteurs de disquette 3 support de vis à épaulement ...
Page 106: Lecteur De Disquette Et Lecteur De Carte Multimédia
Lecteur de disquette et lecteur de carte multimédia PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Retrait du lecteur de disquette ou du lecteur de carte multimédia Suivez les procédures décrites dans la section Avant de commencer. 2. Faites glisser le loquet de fermeture du lecteur vers le bas pour ouvrir le panneau et pouvoir retirer le panneau des charnières. 3. Débranchez les câbles d'alimentation et de données de l'arrière du lecteur de disquette ou du lecteur de carte multimédia. 1 lecteur de disquette ou lecteur de carte multimédia 2 loquet de fermeture du lecteur 4. Faites glisser le levier de la plaque de guidage vers la partie supérieure de l'ordinateur jusqu'à ce que le panneau des lecteurs s'ouvre ; tout en maintenant le levier en place, faites glisser le lecteur de disquette ou le lecteur de carte multimédia hors de l'ordinateur. Installation du lecteur de disquette ou du lecteur de carte multimédia 1. Si vous remplacez un lecteur de disquette ou un lecteur de carte multimédia, retirez les vis à épaulement du lecteur existant et fixez-les sur le lecteur de remplacement.
Page 107: Lecteur Optique
5. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 6. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et utilisez l'option Diskette Drive (Lecteur de disquette) pour activer le nouveau lecteur de disquette. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Lecteur optique PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. ...
Page 108: Retrait D'un Lecteur Optique
Retrait d'un lecteur optique Suivez les procédures décrites dans la section Avant de commencer. 2. Déconnectez le câble d'alimentation et les câbles de données de la partie arrière du lecteur. 3. Faites glisser le levier de la plaque de guidage vers la partie supérieure de l'ordinateur jusqu'à ce que le panneau des lecteurs s'ouvre ; tout en maintenant le levier en place, faites glisser le lecteur hors de l'ordinateur. 1 lecteur optique 2 loquet de fermeture du lecteur Installation d'un lecteur optique ...
Page 109 7. Vérifiez toutes les connexions des câbles et enroulez et placez ces derniers de manière à permettre le passage du flux d'air en provenance du ventilateur et des grilles de refroidissement. 8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 9. Mettez à jour les informations de configuration dans le programme de configuration du système en attribuant la valeur appropriée à l'option Drive (Lecteur) (0 ou 1) sous Drives (Lecteurs). Reportez- vous à la section Programme de configuration du système. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Retour à la page Contenu ...
Page 110: Retrait Du Panneau D'e/S
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Panneau d'E/S Panneau d'E/S Retrait du panneau d'E/S PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. REMARQUE : Mémorisez la façon dont les câbles sont acheminés avant de les retirer, de manière à pouvoir les remettre en place correctement lors de l'installation du nouveau panneau d'E/S. Suivez les procédures décrites dans la section Avant de commencer. AVIS : Faites extrêmement attention lorsque vous glissez le panneau d'E/S hors de l'ordinateur. Si vous ne prenez pas assez de précautions, vous pouvez endommager les connecteurs et les pinces d'acheminement des câbles. 2. Retirez la vis qui maintient le panneau d'E/S en place. Appuyez sur le bouton d'éjection et tirez sur la boucle pour faire glisser la carte et la retirer de l'ordinateur. ...
Page 111 Retour à la page Contenu ...
Page 112: Remplacement Du Bloc D'alimentation
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Débranchez les câbles d'alimentation en CC des lecteurs et de la carte système. Mémorisez la façon dont les câbles d'alimentation en CC sont acheminés sous les languettes du châssis de l'ordinateur avant de débrancher les câbles de la carte système et des lecteurs. Vous devrez acheminer ces câbles correctement lorsque vous les remettrez en place, de sorte qu'ils ne risquent pas de se coincer ou d'être mal positionnés. 3. Retirez les quatre vis qui fixent le bloc d'alimentation à l'arrière du châssis de l'ordinateur. 4. Appuyez sur le bouton d'éjection situé sur la base du châssis de l'ordinateur. 1 bouton d'éjection 2 bloc d'alimentation...
Page 113: Connecteurs D'alimentation En Cc
8. Remettez en place les quatre vis qui fixent le bloc d'alimentation à l'arrière du châssis de l'ordinateur. 9. Rebranchez les câbles d'alimentation en CC sur le bloc d'alimentation. 10. Branchez le câble d'alimentation en CA dans un connecteur d'alimentation en CA. 11. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Connecteurs d'alimentation en CC Broche P1 du connecteur d'alimentation en CC ...
Page 114 PWR_PS_ON Vert Noir Noir Noir +5 VCC Rouge +5 VCC Rouge +5 VCC Rouge Noir *Câble en option. Utilisez un câble 22 AWG au lieu de 18 AWG. Broche P2 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG Noir Noir +12 VACC Jaune +12 VACC Jaune ...
Page 115 Broche P10 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG +12 VBCC Blanc Noir Noir +5 VCC Rouge Retour à la page Contenu ...
Page 116: Retrait Du Capot De L'ordinateur
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Retrait du capot de l'ordinateur Retrait du capot de l'ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Couchez l'ordinateur sur le côté, comme indiqué sur l'illustration. 3. Repérez le loquet de fermeture du capot illustré ci-dessous. Puis, faites glisser le loquet vers l'arrière tout en levant le capot. 4. Prenez le capot de l'ordinateur par les côtés et faites-le pivoter vers le haut en utilisant les languettes de charnière comme leviers. 5. Retirez le capot des languettes de charnière et mettez-le de côté sur une surface douce non abrasive. PRÉCAUTION : Le dissipateur de chaleur de carte graphique peut devenir brûlant. Laissez-lui suffisamment de temps pour refroidir avant de le toucher.
Page 117: Caractéristiques De L'ordinateur Mini-Tour
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Caractéristiques de l'ordinateur mini-tour Caractéristiques de l'ordinateur mini-tour Microprocesseur Type de microprocesseur Processeur Intel® Pentium® 4, Pentium® D, Celeron® ou Core™ Mémoire cache interne Au moins 512 Ko de SRAM à écriture différée, associative à huit voies, à transmission par rafales en pipeline Mémoire Type SDRAM DDR2 533, 667 ou 800 MHz REMARQUE : Les modules de mémoire 800 MHz de 2 Go ne sont pas pris en charge. Connecteurs de mémoire Modules de mémoire pris en charge 256 Mo, 512 Mo, 1 Go ou 2 Go non ECC Mémoire minimale...
Page 118 Bus d'extension Type de bus PCI 2.3 PCI Express 1.0A SATA 1.0A et 2.0 USB 2.0 Vitesse du bus PCI : 133 Mo/s PCI Express x16 : vitesse bidirectionnelle de 8 Go/s PCI Express x1 : 5 Gb/s SATA : 1,5 Gb/s et 3,0 Gb/s USB : 480 Mb/s Cartes : Cartes pleine hauteur prises en charge...
Page 119 (Séquence d'amorçage) du programme de configuration du système (utilisable pendant le démarrage uniquement). <F12> ou <Ctrl><Alt><F8> Affiche un menu de périphérique d'amorçage qui permet à l'utilisateur d'entrer un périphérique pour un amorçage unique (au démarrage uniquement) ainsi que des options permettant d'exécuter les diagnostics sur le disque dur et sur le système. Contrôles et voyants Bouton d'alimentation Bouton poussoir Voyant d'alimentation Voyant vert — Vert clignotant en mode de mise en veille ; vert fixe à l'état de marche. Voyant orange — Orange clignotant indique un problème concernant un périphérique installé ; orange fixe indique un problème d'alimentation interne (reportez-vous à la section Problèmes liés à ...
Page 120 Altitude : Fonctionnement –15,2 à 3048 m (–50 à 10 000 pieds) Stockage –15,2 à 10 668 m (–50 à 35 000 pieds) Retour à la page Contenu ...
Page 121: Transfert D'informations Vers Un Nouvel Ordinateur
Retour à la page Contenu Fonctions Microsoft® Windows® XP Dell™ OptiPlex™ 745 Guide d'utilisation Transfert d'informations vers un nouvel ordinateur Comptes utilisateur et changement rapide d'utilisateur Configuration d'un réseau familial et d'entreprise Transfert d'informations vers un nouvel ordinateur ® ® Le système d'exploitation Microsoft Windows XP dispose d'un Assistant Transfert de fichiers et de paramètres qui permet de déplacer des données d'un ordinateur source vers un nouvel ordinateur. Vous pouvez transférer des données telles que : Messages e-mail Paramètres de la barre d'outils Tailles de fenêtre Signets Internet Vous pouvez transférer les données vers un nouvel ordinateur en utilisant une connexion réseau ou série, ou les stocker sur un support amovible, comme un ...
Page 122: Exécution De L'assistant Transfert De Fichiers Et De Paramètres Sans Le Cd Operating System
Lorsque les informations sont copiées, l'écran Fin de la phase de collecte des données apparaît. 8. Cliquez sur Terminer. Pour transférer les données vers le nouvel ordinateur : 1. Dans l'écran Allez maintenant à votre ancien ordinateur du nouvel ordinateur, cliquez sur Suivant. 2. Dans l'écran Où sont les fichiers et les paramètres ?, sélectionnez la méthode de transfert de vos paramètres et fichiers, puis cliquez sur Suivant. L'Assistant lit les paramètres et fichiers recueillis, puis les applique à votre nouvel ordinateur. Une fois tous les paramètres et fichiers appliqués, l'écran Terminé s'affiche. 3. Cliquez sur Terminé et redémarrez le nouvel ordinateur. Exécution de l'Assistant Transfert de fichiers et de paramètres sans le CD Operating System Pour exécuter l'Assistant Transfert de fichiers et de paramètres sans le CD Operating System, il faut créer un disque Assistant qui va permettre la création d'un fichier d'image de sauvegarde pour supports amovibles. Pour créer un disque Assistant, servez-vous de votre nouvel ordinateur doté de Windows XP et suivez les étapes suivantes : 1.
Page 123: Comptes Utilisateur Et Changement Rapide D'utilisateur
3. Cliquez sur Terminé et redémarrez le nouvel ordinateur. REMARQUE : Pour plus d'informations sur cette procédure, rendez-vous sur le site Web support.dell.com pour accéder au document n° PA1089586 ® ® (How Do I Transfer Files From My Old Computer to My New Dell Computer Using the Microsoft Windows XP? [Comment transférer des fichiers de mon ancien à mon nouvel ordinateur Dell sous le système d'exploitation Microsoft Windows XP ?]). REMARQUE : Le document de la base de connaissances Dell™ n'est pas accessible dans certains pays. Comptes utilisateur et changement rapide d'utilisateur ...
Page 124: Assistant Configuration Réseau
Insérez le câble jusqu'à ce qu'il s'enclenche et tirez dessus doucement pour vous assurer qu'il est correctement fixé. 2. Branchez l'autre extrémité du câble de réseau sur un périphérique réseau. Assistant Configuration réseau ® ® L'Assistant Configuration réseau du système d'exploitation Microsoft Windows XP vous guide au cours de la procédure de partage des fichiers, des imprimantes ou d'une connexion Internet entre ordinateurs présents au sein d'un réseau familial ou d'une petite entreprise. 1. Cliquez sur le bouton Démarrer, pointez sur Tous les programmes® Accessoires® Communications, puis sur Assistant Configuration réseau. 2. Sur l'écran de bienvenue de l'Assistant Configuration réseau, cliquez sur Suivant. 3. Cliquez sur Liste de vérification pour la création d'un réseau. REMARQUE : Sélection de la méthode de connexion. Cet ordinateur se connecte directement à Internet et entraîne l'activation du pare-feu intégré ...
Page 125: Remise En Place Du Capot De L'ordinateur
Retour à la page Contenu Remise en place du capot de l'ordinateur Dell™ OptiPlex™ 745 Guide d'utilisation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. 1. Vérifiez que tous les câbles sont connectés et pliez-les de sorte qu'ils ne gênent pas. Tirez doucement les câbles d'alimentation vers vous afin qu'ils ne restent pas bloqués sous les lecteurs. 2. Vérifiez que vous n'avez rien oublié à l'intérieur de l'ordinateur. 3. Pour remettre en place le capot : a. Alignez le bas du capot sur les languettes de charnière situées le long du bord inférieur de l'ordinateur. b. Faites pivoter le capot vers le bas en utilisant les languettes de charnière comme leviers et fermez. c. Enclenchez le capot en place en tirant vers l'arrière le loquet de fermeture du capot, puis en le relâchant, une fois le capot correctement installé. d. Vérifiez que le capot est correctement installé avant de déplacer l'ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur.
Page 126 Un logement de carte PCI Express x16 REMARQUE : Votre ordinateur Dell n'utilise que des logements PCI et PCI Express. Les cartes ISA ne sont pas prises en charge. Votre ordinateur peut prendre en charge une carte PCI Express x16.
Page 127 1 carte PCI Express x16 2 levier 3 emplacement de fixation (uniquement sur certaines cartes) 4 languette de fixation 5 connecteur de carte PCI Express x16 1 carte engagée 2 carte mal engagée 3 plaque dans le logement 4 plaque à l'extérieur du logement 8. Avant de remettre en place le mécanisme de retenue de la carte, vérifiez, le cas échéant, que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement.
Page 128 valeur Off (Désactivé) (reportez-vous à la section Ouverture du programme de configuration du système). b. Connectez les périphériques audio externes aux connecteurs de la carte son. Ne les connectez pas au connecteur du microphone, haut- parleur/casque ou aux connecteurs de ligne d'entrée du panneau arrière. 14. Si vous avez installé une carte réseau et souhaitez désactiver la carte réseau intégrée : a. Ouvrez le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui donner la valeur Off (Désactivé) (reportez-vous à la section Ouverture du programme de configuration du système). b. Reliez le câble réseau aux connecteurs de la carte réseau. Ne connectez pas le câble réseau au connecteur réseau intégré du panneau arrière de l'ordinateur. 15. Installez les pilotes requis pour la carte en vous référant aux instructions de la documentation. Retrait d'une carte d'extension Suivez les procédures décrites dans la section Avant de commencer. 2. Appuyez légèrement sur la languette de retenue située sur le loquet de retenue de la carte depuis l'intérieur pour faire pivoter le loquet en position ouverte. Le loquet étant captif, il restera dans cette position. 3. Si nécessaire, déconnectez tout câble relié à l'adaptateur. 4. Saisissez la carte d'extension par ses angles supérieurs et retirez-la du connecteur. ...
Page 129: Processeur
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Processeur Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Retrait du processeur Suivez les procédures décrites dans la section Avant de commencer. 2. Desserrez les vis imperdables situées de chaque côté de l'assemblage du dissipateur de chaleur. PRÉCAUTION : Malgré la présence d'un blindage en plastique, l'assemblage du dissipateur de chaleur peut énormément chauffer au cours d'une utilisation normale. Laissez-le refroidir avant de le manipuler. 3. Faites pivoter l'assemblage du dissipateur de chaleur vers le haut et retirez-le de l'ordinateur.
Page 130 1 loquet de fermeture central 2 cache du processeur 3 processeur 4 support 5 levier de dégagement AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 5. Retirez doucement le processeur de son support. Maintenez le levier de dégagement ouvert pour que le support puisse recevoir le nouveau processeur. Installation du processeur AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. ...
Page 131 1 cache du processeur 6 levier de dégagement 2 languette 7 encoche d'alignement avant 3 processeur 8 support et indicateur de la broche 1 du processeur 4 support du processeur 9 encoche d'alignement arrière 5 loquet de fermeture central AVIS : Pour éviter tout dommage, assurez-vous que le processeur est correctement aligné sur le support et n'exercez pas une pression excessive quand vous le mettez en place.
Page 132 1 assemblage du dissipateur de chaleur 2 support de l'assemblage du dissipateur de chaleur 3 vis imperdables dans logement (2) 12. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Retour à la page Contenu ...
Page 133: Consignes Générales D'installation
Retour à la page Contenu Lecteurs Dell™ OptiPlex™ 745 Guide d'utilisation Disque dur Remplacement d'un ventilateur de disque dur (requis uniquement dans certaines configurations) Lecteur optique Lecteur de disquette et lecteur de carte multimédia Votre ordinateur prend en charge : Un lecteur SATA (ATA série) Un lecteur de disquette ou lecteur de carte multimédia Un lecteur optique SATA 1 logement FlexBay pour lecteur de disquette ou lecteur de carte mémoire en option 2 lecteur optique 3 unité de disque dur ...
Page 134: Connexion Et Déconnexion De Câbles De Lecteur
colorée) correspond à l'extrémité de la broche 1 du connecteur. L'extrémité de la broche 1 d'un connecteur de carte est généralement indiquée par un « 1 » imprimé par sérigraphie sur la carte. AVIS : Une insertion incorrecte du câble empêche le lecteur de fonctionner et pourrait endommager le contrôleur, le lecteur ou les deux à la fois. Connecteurs de câble d'alimentation 1 câble d'alimentation 2 connecteur d'entrée d'alimentation Connexion et déconnexion de câbles de lecteur Lorsque vous connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté. Les connecteurs d'interface SATA sont munis d'un détrompeur pour assurer une bonne insertion, c'est-à-dire qu'une encoche ou une broche manquante sur l'un des connecteurs correspond à une languette ou à un trou rempli sur l'autre. Disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. Retrait d'un disque dur 1. Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, assurez-vous de faire une sauvegarde de vos fichiers avant de commencer cette procédure. ...
Page 135: Installation D'une Unité De Disque Dur
1 languettes de fixation (2) 2 unité de disque dur 7. Déconnectez du lecteur le câble d'alimentation et de données. 1 câble d'alimentation 2 câble de données SATA Installation d'une unité de disque dur 1. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. 2. Déballez le nouveau disque dur et préparez-le pour l'installation. 3. Si votre disque dur de remplacement n'est pas équipé d'un support de direction en plastique, retirez le support du disque dur existant en le retirant du disque dur.
Page 136 1 languettes de retenue (2) 2 lecteur 3 support du disque dur 4. Connectez les câbles d'alimentation et de données au lecteur. 1 câble d'alimentation 2 câble de données SATA 5. Assurez-vous que tous les connecteurs sont correctement câblés et fermement fixés. 6. Positionnez le disque dur et faites-le glisser jusqu'à ce que vous entendiez un clic. 1 languettes de retenue (2) 2 unité de disque dur 7. Assurez-vous que tous les connecteurs sont correctement câblés et fermement fixés. ...
Page 137 Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 15. Installez votre système d'exploitation sur le disque dur. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Remplacement d'un ventilateur de disque dur (requis uniquement dans certaines configurations) 1. Suivez les instructions de la section Avant de commencer. 2. Retirez le disque dur (reportez-vous à la section Retrait d'un disque dur). 3. Retournez l'ordinateur de façon à ce que le ventilateur du disque dur soit visible en bas du support de lecteur. ...
Page 138 Suivez les procédures décrites dans la section Avant de commencer. 2. Couchez l'ordinateur sur le côté de façon à ce que la carte système soit dans la partie inférieure de l'intérieur de l'ordinateur. AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. 3. Tirez vers le haut le loquet de fermeture du lecteur et faites glisser celui-ci vers l'arrière de l'ordinateur. Puis, soulevez le lecteur pour le retirer de l'ordinateur. 1 loquet de fermeture du lecteur 2 lecteur optique 4. Déconnectez le câble de données du connecteur de la carte système (reportez-vous à la section Composants de la carte système). 5.
Page 139 5. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 6. Consultez la documentation de l'unité de disque dur pour des instructions sur l'installation de tout logiciel requis pour son fonctionnement. 7. Ouvrez le programme de configuration du système et sélectionnez la valeur appropriée pour l'option Drive (Lecteur) (reportez-vous à la section Ouverture du programme de configuration du système). Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Lecteur de disquette et lecteur de carte multimédia PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Retrait d'un lecteur de disquette ou d'un lecteur de carte multimédia ...
Page 140 AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. 4. Si vous retirez un lecteur de disquette, tirez la languette de retenue du câble vers le haut pour le déverrouiller. 5. Débranchez le câble de données de l'arrière du lecteur de disquette ou du lecteur de carte multimédia. 1 languette de retenue du câble 2 connecteur de bord du câble de données 6. Si vous retirez un lecteur de disquette, tirez la languette de retenue du câble vers le haut pour le déverrouiller. 7. Déconnectez le câble de données de la carte système. 8. Tirez le loquet du lecteur vers le haut et faites glisser le lecteur de disquette ou le lecteur de carte multimédia vers l'arrière de l'ordinateur. Puis, soulevez le lecteur de disquette ou le lecteur de carte multimédia pour le retirer de l'ordinateur. Installation d'un lecteur de disquette ou d'un lecteur de carte multimédia REMARQUE : Si le nouveau lecteur de disquette n'est pas doté de vis à épaulement, utilisez les vis situées à l'intérieur du cache du panneau des lecteurs. 1 lecteur de disquette ou lecteur de carte multimédia 2 vis (3) 3 guides de support (3) Si vous remplacez un lecteur, retirez le lecteur de disquette ou le lecteur de carte multimédia (reportez-vous à la section Lecteur de disquette et lecteur...
Page 141 8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 9. Sélectionnez et utilisez l'option Diskette Drive (Lecteur de disquette) pour activer votre nouveau lecteur de disquette. Consultez la documentation de l'unité de disque dur pour des instructions sur l'installation de tout logiciel requis pour son fonctionnement. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Retour à la page Contenu ...
Page 142 Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Panneau d'E/S Panneau d'E/S Retrait du panneau d'E/S PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez, le cas échéant, le lecteur optique et le lecteur de disquette des baies d'unité (reportez- vous à la section Lecteurs). 3. Retirez le dissipateur de chaleur du processeur (reportez-vous à la section Processeur). 4. Retirez le ventilateur avant : Appuyez sur la languette qui fixe le ventilateur sur la base intérieure de l'ordinateur et soulevez le ventilateur pour le retirer de l'ordinateur ; mettez le ...
Page 143 Remise en place du panneau d'E/S 1. Pour remettre en place le panneau d'E/S, suivez la procédure de retrait dans l'ordre inverse. REMARQUE : Utilisez les guides situés sur le support du panneau d'E/S pour positionner correctement le panneau, puis l'encoche située sur le support du panneau d'E/S pour installer la carte. Retour à la page Contenu ...
Page 144 Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez les trois vis qui fixent le bloc d'alimentation au châssis de l'ordinateur. 3. Débranchez les câbles d'alimentation en CC des lecteurs et de la carte système. Avant de débrancher les câbles de la carte système et des lecteurs, mémorisez la façon dont ils sont acheminés sous les onglets du cadre de l'ordinateur. Vous devrez acheminer ces câbles correctement lorsque vous les remettrez en place, pour éviter qu'ils ne se coincent ou qu'ils ne soient mal positionnés. 1 bloc d'alimentation 2 vis 4. Poussez le module d'alimentation sur environ 2,5 cm (1 pouce) vers l'avant de l'ordinateur.
Page 145 10. Rebranchez l'ordinateur et ses périphériques à leurs prises électriques, puis allumez-les. Connecteurs d'alimentation en CC Broche P1 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange +3,3 VCC Orange Noir +5 VCC Rouge Noir +5 VCC Rouge Noir PS_PWRGOOD* Gris P5AUX Violet +12 VCC...
Page 146 *Utilisez un câble 22 AWG au lieu de 18 AWG. Broche P2 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG Noir Noir +12 VCC Jaune +12 VCC Jaune Broche P3 des connecteurs d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange...
Page 147: Retrait Du Capot De L'ordinateur
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Retrait du capot de l'ordinateur Retrait du capot de l'ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Si vous avez installé un cadenas dans l'anneau prévu à cet effet sur le panneau arrière, retirez-le. 3. Repérez le loquet de fermeture du capot illustré ci-dessous. Puis, faites glisser le loquet vers l'arrière tout en levant le capot. 4. Prenez le capot de l'ordinateur par les côtés et faites-le pivoter vers le haut en utilisant les charnières inférieures comme leviers. 5. Retirez le capot des languettes de charnière et mettez-le de côté sur une surface douce non abrasive. PRÉCAUTION : Le dissipateur de chaleur de carte graphique peut devenir brûlant. Laissez-lui suffisamment de temps pour refroidir avant de le toucher.
Page 148: Caractéristiques De L'ordinateur Compact
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Caractéristiques de l'ordinateur compact Caractéristiques de l'ordinateur compact Microprocesseur Type de microprocesseur Processeur Intel® Pentium® 4, Pentium® D, Celeron® ou Core™ Mémoire cache interne Au moins 512 Ko de SRAM à écriture différée, associative à huit voies, à transmission par rafales en pipeline Mémoire Type SDRAM DDR2 533, 667 ou 800 MHz REMARQUE : Les modules de mémoire 800 MHz de 2 Go ne sont pas pris en charge. Connecteurs de mémoire Modules de mémoire pris en charge 256 Mo, 512 Mo, 1 Go ou 2 Go non ECC...
Page 149 Bus d'extension Type de bus PCI 2.3 PCI Express 1.0A SATA 1.0A et 2.0 USB 2.0 Vitesse du bus PCI : 133 Mo/s PCI Express x16 : vitesse bidirectionnelle de 8 Go/s SATA : 1,5 Gb/s et 3,0 Gb/s USB : 480 Mb/s Cartes : Cartes demi-hauteur prises en charge PCI :...
Page 150 un amorçage ponctuel (utilisable au démarrage du système uniquement) ainsi que des options permettant d'exécuter les diagnostics sur le disque dur et sur le système. Contrôles et voyants Bouton d'alimentation Bouton poussoir Voyant d'alimentation Voyant vert — Vert clignotant en mode de veille ; vert fixe à l'état de marche. Voyant orange — Orange clignotant indique un problème concernant un périphérique installé ; orange fixe indique un problème d'alimentation interne (reportez-vous à la section Problèmes liés à l'alimentation). Voyant d'accès à l'unité de disque dur Vert Voyant de la liaison Vert fixe en cas de connexion réseau Voyant d'intégrité de la liaison (sur la carte réseau ...
Page 151 Stockage –15,2 à 10 668 m (–50 à 35 000 pieds) Retour à la page Contenu ...
Page 152: À Propos De Votre Ordinateur Compact
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect et PowerApp sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées d'Intel Corporation ; Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation ; IBM est une marque déposée d'International Business Machines Corporation ; Bluetooth est une marque appartenant à Bluetooth ...
Page 153: Ordinateur Compact
AVIS : Si la fonctionnalité ACPI est activée sur votre système d'exploitation, lorsque vous appuyez sur le bouton d'alimentation, l'ordinateur procède à un arrêt du système d'exploitation. badge Dell Peut être tourné pour concorder avec l'orientation de votre ordinateur. Pour le faire tourner, placez vos doigts sur l'extérieur du badge, appuyez fermement et faites tourner le badge. Vous pouvez également le faire pivoter à l'aide de l'encoche située vers le bas du badge. voyant LAN Indique qu'une connexion LAN (réseau local) est établie.
Page 154: Vue Arrière
reportez-vous à la section Gestion de l'alimentation. Reportez-vous à la section Voyants du système pour obtenir une description des codes lumineux permettant de résoudre les problèmes rencontrés sur votre ordinateur. connecteur de Permet de connecter le casque et les haut-parleurs. casque connecteur Utilisez le connecteur microphone pour brancher un microphone. microphone 10 baie d'unité de Peut contenir un lecteur de disquette optionnel ou un lecteur de carte 3,5 pouces multimédia optionnel.
Page 155: L'intérieur De Votre Ordinateur
installée contenant un connecteur parallèle configuré sur la même adresse. Pour de plus amples informations, reportez-vous à la section Options du programme de configuration du système. 2 voyant d'intégrité de Vert — Une bonne connexion est établie entre le réseau la liaison 10 Mb/s et l'ordinateur. Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et l'ordinateur. Jaune — Une bonne connexion est établie entre le réseau 1 Gb/s (ou 1000 Gb/s) et l'ordinateur. Éteint — L'ordinateur ne détecte pas de connexion physique au réseau. 3 connecteur de carte Pour connecter l'ordinateur à un périphérique réseau ou large ...
Page 156: Composants De La Carte Système
1 loquet de fermeture du lecteur 4 unité de disque dur 2 lecteur optique 5 carte système 3 bloc d'alimentation et ventilateur 6 assemblage dissipateur de chaleur et ventilateur Composants de la carte système connecteur de haut-parleur interne (INT_SPKR) 11 connecteur du commutateur d'intrusion (INTRUDER) connecteur du processeur (UC) 12 connecteur USB interne (USB) connecteur d'alimentation du processeur 13 support de pile (BATT)
Page 157 (BEEP connecteur d'alimentation (POWER) 19 connecteur de ventilateur (FAN) 10 connecteur de ventilateur (FAN2) Retour à la page Contenu ...
Page 158: Réinstallation Des Pilotes Et Du Système D'exploitation
Lorsqu'un point d'exclamation se trouve à côté du nom du périphérique, vous devez réinstaller le pilote ou installer un nouveau pilote (reportez-vous à la section Réinstallation des pilotes et des utilitaires). Réinstallation des pilotes et des utilitaires AVIS : Le site Web du service de support de Dell, support.dell.com, et votre CD Drivers and Utilities fournissent des pilotes compatibles avec les ordinateurs Dell™. Si vous installez des pilotes que vous avez obtenus par d'autres moyens, votre ordinateur risque de ne pas fonctionner correctement. REMARQUE : Le CD Drivers and Utilities (CD ResourceCD) est en option et n'est, par conséquent, pas obligatoirement expédié avec tous les ordinateurs. ...
Page 159: Utilisation Du Cd Drivers And Utilities En Option
S'il s'agit de votre première utilisation du CD Drivers and Utilities, la fenêtre d'installation s'ouvre et vous indique que le CD va commencer l'installation. Cliquez sur OK, puis suivez les invites du programme d'installation pour terminer l'installation. 2. Dans l'écran Welcome Dell System Owner (Vous êtes propriétaire d'un système Dell, bienvenue), cliquez sur Next (Suivant). 3. Effectuez les sélections appropriées pour System Model (Modèle du système), Operating System (Système d'exploitation), Device Type (Type de périphérique) et Topic (Rubrique).
Page 160: Restauration De L'ordinateur À Un État Antérieur
2. Cliquez sur Restauration du système. 3. Suivez les instructions qui s'affichent. Restauration de l'ordinateur à un état antérieur AVIS : Avant de restaurer l'ordinateur à un état antérieur, enregistrez et fermez tous les fichiers ouverts et quittez tous les programmes en cours d'exécution. Ne modifiez, n'ouvrez ou ne supprimez en aucun cas des fichiers ou des programmes tant que la restauration du système n'est pas terminée. 1. Cliquez sur le bouton Démarrer, pointez sur Tous les programmes® Accessoires® Outils système, puis cliquez sur Restauration du système. 2. Assurez-vous que l'option Restaurer mon ordinateur à un état antérieur est sélectionnée, puis cliquez sur Suivant. ...
Page 161: Réinstallation De Microsoft Windows Xp
Réinstallation de Windows XP Pour réinstaller Windows XP, suivez toutes les étapes des sections ci-après, dans l'ordre indiqué. Le processus de réinstallation peut prendre de 1 à 2 heures. Après avoir réinstallé le système d'exploitation, vous devez également réinstaller les pilotes de périphériques, le programme antivirus et d'autres logiciels. AVIS : Le CD Operating System offre des options de réinstallation pour Windows XP. Ces options peuvent remplacer des fichiers installés et avoir des répercussions sur les programmes installés sur votre disque dur. Par conséquent, ne réinstallez pas Windows XP à moins qu'un membre de l'équipe du support technique de Dell ne vous le demande. AVIS : Pour éviter des conflits avec Windows XP, vous devez désactiver tout logiciel de protection antivirus installé sur l'ordinateur avant de réinstaller le système d'exploitation. Pour plus d'informations, consultez la documentation qui accompagne le logiciel. Démarrage à partir du CD Operating System 1. Enregistrez et fermez tous les fichiers et les programmes ouverts. ...
Page 162 AVIS : N'appuyez sur aucune touche lorsque le message suivant s'affiche : Press any key to boot from the CD (Appuyez sur une touche pour démarrer à partir du CD). REMARQUE : Le temps requis pour terminer l'installation dépend de la taille de votre disque dur et de la rapidité de votre ordinateur. 6. Lorsque l'écran Options régionales et linguistiques s'affiche, sélectionnez les paramètres de votre région, puis cliquez sur Suivant. 7. Entrez votre nom et le nom de votre organisation (facultatif) dans l'écran Personnaliser votre logiciel, puis cliquez sur Suivant. ...
Page 163: Résolution Des Problèmes
Remplissez la Liste de vérification des diagnostics. PRÉCAUTION : Une nouvelle pile mal installée risque d'exploser. Remplacez la pile uniquement par une pile de type identique ou équivalent à celui recommandé par le fabricant. Mettez les piles usagées au rebut selon les instructions du fabricant. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Remplacement de la pile — Si vous devez fréquemment réinitialiser les informations concernant l'heure et la date après avoir allumé l'ordinateur ou si l'heure et la date affichées au démarrage sont incorrectes, remplacez la pile (reportez-vous à la section Pile). Si la pile ne fonctionne toujours pas correctement, contactez Dell (reportez-vous à la section Contacter Dell). Problèmes liés à la carte Remplissez la Liste de vérification des diagnostics à mesure que vous effectuez les contrôles suivants. PRÉCAUTION : Avant de suivre les instructions indiquées dans cette section, consultez et respectez les consignes de sécurité du Guide d´information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise électrique de votre ordinateur avant d'ouvrir le capot. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique ...
Page 164: Problèmes Liés Au Lecteur
3. Fermez le capot de l'ordinateur (reportez-vous à la section Remise en place du capot de l'ordinateur), rebranchez votre ordinateur et ses périphériques à leurs prises secteur et allumez-les. Exécutez Dell Diagnostics. Reportez-vous à la section Dell Diagnostics. Testez les cartes — 1. Éteignez l'ordinateur et ses périphériques, débranchez-les de leurs prises secteur, attendez entre 10 et 20 secondes, puis retirez le capot de l'ordinateur (reportez-vous à la section « Retrait du capot de l'ordinateur »).
Page 165: Problèmes D'écriture Avec Un Lecteur De Cd/Dvd-Rw
Réglez le volume de Windows — Cliquez sur l'icône représentant un haut-parleur, dans le coin inférieur droit de l'écran. Vérifiez que vous avez monté le volume en cliquant sur la barre coulissante et en la faisant glisser vers le haut. Vérifiez que le son n'est pas mis en sourdine en cliquant sur les cases cochées. Vérifiez les haut-parleurs et le caisson d'extrêmes graves — Reportez-vous à la section Problèmes liés au son et aux haut-parleurs. Problèmes d'écriture avec un lecteur de CD/DVD-RW Fermez les autres programmes — Le lecteur de CD/DVD-RW doit recevoir un flux régulier de données lors de l'écriture. Si ce flux est interrompu, une erreur se produit. Fermez tous les programmes avant de lancer l'écriture sur le CD/DVD-RW. Désactivez le mode Veille dans Windows avant de graver un CD/DVD-RW — Reportez-vous à la documentation de votre ordinateur pour obtenir des informations sur les modes d'économie d'énergie. Reportez-vous à la section Fonctionnalités avancées. Problèmes liés au disque dur Exécutez la fonction Vérifier disque — 1. Cliquez sur le bouton Démarrer, puis sur Poste de travail. 2.
Page 166: Problèmes Liés Au Clavier
Assurez-vous que le câble du clavier est fermement connecté à l'ordinateur. Arrêtez l'ordinateur, rebranchez le câble du clavier comme indiqué dans le Guide de référence rapide de votre ordinateur, puis redémarrez l'ordinateur. Examinez le connecteur de câble pour voir si des broches sont pliées ou brisées et si des fils sont endommagés ou éraillés. Redressez les broches tordues. Débranchez les câbles d'extension du clavier et connectez le clavier directement à l'ordinateur. Testez le clavier — Connectez un clavier en bon état de marche à l'ordinateur et essayez-le. Si le nouveau clavier fonctionne, cela signifie que le clavier précédent était défectueux. Exécutez Dell Diagnostics — Reportez-vous à la section Dell Diagnostics. Vérifiez l'absence de tout conflit logiciel ou matériel — Reportez-vous à la section Résolution des problèmes d'incompatibilité logicielle ou matérielle. Problèmes liés au ventilateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. ...
Page 167: Problèmes Liés Au Lecteur De Carte Multimédia
Autres problèmes logiciels Vérifiez la documentation du logiciel ou contactez le fabricant pour obtenir des informations de dépannage — Assurez-vous que le programme est compatible avec le système d'exploitation installé sur votre ordinateur. Assurez-vous que l'ordinateur est conforme aux exigences matérielles requises pour que le logiciel fonctionne. Consultez la documentation du logiciel pour de plus amples informations. Assurez-vous que le programme est correctement installé et configuré. Assurez-vous que les pilotes de périphérique n'entrent pas en conflit avec le programme. Le cas échéant, supprimez, puis réinstallez le programme. Sauvegardez immédiatement vos fichiers Utilisez un programme de recherche des virus pour vérifier le disque dur, les disquettes ou les CD Enregistrez les fichiers ouverts et quittez tous les programmes, puis éteignez l'ordinateur via le menu Démarrer Exécutez Dell Diagnostics — Si tous les tests s'exécutent correctement, la condition d'erreur est liée à un problème logiciel. Reportez-vous à la section Dell Diagnostics. Problèmes liés au lecteur de carte multimédia ...
Page 168: Problèmes Liés À La Mémoire
Remplissez la Liste de vérification des diagnostics à mesure que vous effectuez les contrôles suivants. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. Si un message indiquant une mémoire insuffisante s'affiche — Enregistrez et fermez tous les fichiers ouverts et quittez tous les programmes en cours d'exécution que vous n'utilisez pas pour voir si cela permet de résoudre le problème. Consultez la documentation du logiciel pour prendre connaissance des besoins en mémoire minimum. Si nécessaire, installez de la mémoire supplémentaire (reportez-vous à la section Installation de mémoire). Réinstallez les modules de mémoire pour vous assurer que votre ordinateur communique correctement avec la mémoire (reportez- vous à la section Mémoire). Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Si d'autres problèmes de mémoire se produisent — Réinstallez les modules de mémoire pour vous assurer que votre ordinateur communique correctement avec la mémoire (reportez- vous à la section Installation de mémoire). Veillez à respecter les consignes relatives à l'installation de mémoire (reportez-vous à la section Mémoire). Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Problèmes liés à la souris PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. Vérifiez le câble de la souris —...
Page 169: Problèmes Liés Au Réseau
1. Cliquez sur le bouton Démarrer, puis sur Panneau de configuration et ensuite sur Imprimantes et autres périphériques. 2. Cliquez sur Souris. 3. Réglez les paramètres. Si vous utilisez une souris PS/2 1. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et vérifiez que l'option Mouse Port (Port de souris) est paramétrée sur On (Activé). 2. Quittez le programme de configuration du système et redémarrez l'ordinateur. Réinstallez le pilote de la souris — Reportez-vous à la section Réinstallation des pilotes et des utilitaires. Exécutez Dell Diagnostics — Reportez-vous à la section Dell Diagnostics. Reportez-vous à la section Résolution des problèmes d'incompatibilité logicielle ou Vérifiez l'absence de tout conflit logiciel ou matériel — matérielle. Problèmes liés au réseau Remplissez la Liste de vérification des diagnostics à mesure que vous effectuez les contrôles suivants. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide ...
Page 170: Problèmes Liés À L'imprimante
PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. Si le voyant d'alimentation est vert et que l'ordinateur ne répond plus — Reportez-vous à la section Voyants de diagnostic. Si le voyant d'alimentation est vert clignotant — L'ordinateur est en mode Veille. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris pour reprendre un fonctionnement normal. Si le voyant d'alimentation est éteint — L'ordinateur est éteint ou n'est pas alimenté. Rebranchez le câble d'alimentation dans le connecteur d'alimentation situé à l'arrière de l'ordinateur et dans la prise secteur. Si l'ordinateur est connecté à une multiprise, vérifiez qu'elle est branchée à une prise secteur et qu'elle est allumée. Contournez également les périphériques de protection contre les surtensions électriques, les barrettes d'alimentation et les rallonges d'alimentation pour vérifier que l'ordinateur est sous tension. Assurez-vous que la prise secteur fonctionne en la testant à l'aide d'un autre appareil, une lampe par exemple.
Page 171: Restauration Des Paramètres Par Défaut
REMARQUE : Si vous avez des problèmes avec une imprimante, reportez-vous à la section Problèmes liés à l'imprimante. Vérifiez la configuration des options — Reportez-vous à la documentation du périphérique pour les paramètres recommandés. Ensuite, ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et vérifiez que les paramètres Serial Port #1 (Port série 1) (ou Serial Port #2 [Port série 2] si vous avez installé un adaptateur de port série en option) ou LPT Port Mode (Mode du port LPT) sont réglés sur les valeurs recommandées. Exécutez Dell Diagnostics — Reportez-vous à la section Dell Diagnostics. Problèmes liés au son et aux haut-parleurs Remplissez la Liste de vérification des diagnostics à mesure que vous effectuez les contrôles suivants. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. Les haut-parleurs n'émettent aucun son REMARQUE : Le volume de certains lecteurs MP3 prévaut sur le volume défini dans Windows. Si vous avez écouté des chansons au format MP3, ...
Page 172: Aucun Son Émis Par Le Casque
Éliminez les éventuelles interférences — Éteignez les ventilateurs, tubes au néon ou lampes halogènes proches afin de vérifier s'ils produisent des interférences. Exécutez les diagnostics des haut-parleurs Réinstallez le pilote audio — Reportez-vous à la section Réinstallation des pilotes et des utilitaires. Vérifiez le paramètre de l'option du périphérique — Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et vérifiez que l'option Audio Controller (Contrôleur audio) est paramétrée sur On (Activé). Quittez le programme de configuration du système et redémarrez l'ordinateur. Si vous avez installé une carte audio : Ouvrez le programme de configuration du système et vérifiez que l'option Integrated Audio (Audio intégré) est paramétrée sur Off (Désactivé). Vérifiez que votre haut-parleur est bien connecté aux entrées de la carte audio. Exécutez Dell Diagnostics — Reportez-vous à la section Dell Diagnostics. Exécutez les diagnostics du pilote de la carte audio, le cas échéant — Si vous avez installé une carte audio, consultez la documentation de votre carte audio pour de plus amples informations. Vérifiez l'absence de tout conflit logiciel ou matériel — Reportez-vous à la section Réinstallation des pilotes et des utilitaires. Aucun son émis par le casque Vérifiez la connexion du câble du casque — Assurez-vous que le câble du casque est correctement inséré dans le connecteur de casque. Désactivez le mode numérique — Votre casque ne fonctionne pas si le lecteur de CD fonctionne en mode numérique. 1. Cliquez sur le bouton Démarrer, puis sur Panneau de configuration et enfin sur Sons, voix et périphériques audio.
Page 173: Problèmes Liés À La Vidéo Et Au Moniteur
Problèmes liés à la vidéo et au moniteur Remplissez la Liste de vérification des diagnostics à mesure que vous effectuez les contrôles suivants. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. Si l'écran est vide REMARQUE : Reportez-vous à la documentation du moniteur pour obtenir les procédures de dépannage. Vérifiez la connexion du câble du moniteur — Si vous avez acheté une carte graphique, assurez-vous que le moniteur est bien connecté à cette carte. Vérifiez que le moniteur est correctement branché (reportez-vous au Guide de référence rapide fourni avec l'ordinateur). Si vous utilisez un câble d'extension vidéo et que le fait de supprimer ce câble résout le problème, le câble est défectueux. Changez les câbles d'alimentation de l'ordinateur et du moniteur pour déterminer si le câble d'alimentation est défectueux. Examinez le connecteur pour voir si des broches sont pliées ou brisées. (Il est normal, pour les connecteurs de câbles de moniteur, que certaines broches soient manquantes.) Vérifiez le voyant d'alimentation du moniteur — Si le voyant d'alimentation est éteint, appuyez fermement sur le bouton pour vous assurer que le moniteur est sous tension. Si le voyant d'alimentation est allumé ou clignote, le moniteur est sous tension. Si le voyant d'alimentation clignote, appuyez sur une touche du clavier ou déplacez la souris. Testez la prise secteur — Assurez-vous que la prise secteur fonctionne en la testant à l'aide d'un autre appareil, une lampe par exemple.
Page 174 ...
Page 175: Commutateur D'intrusion Dans Le Châssis
Retour à la page Contenu Commutateur d'intrusion dans le châssis Dell™ OptiPlex™ 745 Guide d'utilisation Remplacement du commutateur d'intrusion dans le châssis Remplacement du commutateur d'intrusion dans le châssis Réinitialisation du détecteur d'intrusion dans le châssis PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. REMARQUE : Le commutateur d'intrusion dans le châssis est en option sur les ordinateurs mini-tour, de bureau et compacts ; il ne peut ne pas être présent sur votre système. Remplacement du commutateur d'intrusion dans le châssis Suivez les procédures décrites dans la section Avant de commencer. 2. Débranchez le câble du commutateur d'intrusion dans le châssis de la carte système. Mémorisez la façon dont le câble du commutateur d'intrusion est acheminé avant de le retirer. Il est possible qu'il soit maintenu par des crochets à l'intérieur du châssis. 3. Retirez le commutateur d'intrusion dans le châssis de son emplacement et retirez-le de l'ordinateur, ainsi que le câble correspondant. Ordinateur mini-tour Ordinateur de bureau...
Page 176 Ordinateur compact Ordinateur ultra compact Remplacement du commutateur d'intrusion dans le châssis ...
Page 177: Réinitialisation Du Détecteur D'intrusion Dans Le Châssis
2. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 3. Si vous utilisez un socle inclinable, fixez-le à l'ordinateur. Réinitialisation du détecteur d'intrusion dans le châssis 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ apparaît, appuyez immédiatement sur <F2>. Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, patientez jusqu'à ce que le bureau de Microsoft® Windows® s'affiche. Ensuite, arrêtez votre ordinateur et faites une nouvelle tentative. 3. Sélectionnez l'option Chassis Intrusion (Intrusion dans le châssis) et appuyez sur les touches fléchées gauche ou droite pour sélectionner Reset (Réinitialiser). Choisissez alors On (Activé), On-Silent (Activé silencieux) ou Disabled (Désactivé). REMARQUE : Le paramètre par défaut est On-Silent (Activé silencieux). ...
Page 178: Remplacement De La Carte Système
Retour à la page Contenu Remplacement de la carte système Dell™ OptiPlex™ 745 Guide d'utilisation Retrait de la carte système : ordinateurs mini-tour, de bureau et compacts Suivez les procédures décrites dans la section Avant de commencer. AVIS : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, mettez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre intervention, touchez périodiquement une surface métallique non peinte de l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes. 2. Retirez tous les composants qui limitent l'accès à la carte système (lecteur[s] optique[s], lecteur de disquette, disque dur, panneau d'E/S selon le cas). 3. Retirez le processeur et le module du dissipateur de chaleur : ordinateur mini-tour : reportez-vous à la section Processeur ordinateur de bureau : reportez-vous à la section Processeur...
Page 179: Vis De La Carte Système De L'ordinateur Compact
1 carte système de l'ordinateur de bureau 2 vis (10) Vis de la carte système de l'ordinateur compact 1 carte système de l'ordinateur compact 2 vis (8) Vis de la carte système de l'ordinateur ultra compact ...
Page 180: Remplacement De La Carte Système : Ordinateurs Mini-Tour, De Bureau, Compacts Et Ultra
1 carte système de l'ordinateur ultra compact 2 vis (10) Placez l'assemblage de la carte système que vous venez de retirer à côté de la nouvelle carte système pour vous assurer que les deux éléments sont bien identiques. Remplacement de la carte système : ordinateurs mini-tour, de bureau, compacts et ultra compacts 1. Alignez avec précaution la carte sur le châssis et faites-la glisser vers l'arrière de l'ordinateur. 2. Remettez les vis de la carte système en place. 3. Remettez en place les composants et les câbles que vous aviez retirés de l'ancienne carte système. 4. Rebranchez les câbles sur les connecteurs situés à l'arrière de l'ordinateur. 5. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
Page 181: À Propos De Votre Ordinateur Mini-Tour
Retour à la page Contenu Ordinateur mini-tour Dell™ OptiPlex™ 745 Guide d'utilisation À propos de votre ordinateur mini-tour L'intérieur de votre ordinateur À propos de votre ordinateur mini-tour Vue frontale baie d'unité de Peut contenir un lecteur optique. Permet d'insérer un CD ou un DVD 5,25 pouces (si cela est pris en charge). baie d'unité de Peut contenir un lecteur de disquette optionnel ou un lecteur de carte 3,5 pouces multimédia optionnel. connecteurs USB Utilisez les connecteurs USB situés à l'avant pour les périphériques ...
Page 182: Vue Arrière
d'alimentation mode de fonctionnement : Éteint — L'ordinateur est éteint. Vert fixe — L'ordinateur fonctionne normalement. Vert clignotant — L'ordinateur est en mode d'économie d'énergie. Orange clignotant ou fixe — Reportez-vous à la section Problèmes liés à l'alimentation. Pour quitter le mode d'économie d'énergie, appuyez sur le bouton d'alimentation ou utilisez le clavier ou la souris si ce périphérique est configuré comme un périphérique de réveil dans le Gestionnaire de périphériques Windows. Pour plus d'informations sur les modes de mise en veille et sur la façon de quitter un mode d'économie d'énergie, reportez-vous à la section Gestion de l'alimentation. Pour obtenir une description des codes lumineux pouvant vous aider à résoudre les problèmes rencontrés avec votre ordinateur, reportez- vous à la section Voyants du système.
Page 183: Connecteurs Du Panneau Arrière
section Connecteurs du panneau arrière. 6 logements de carte Permettent d'accéder aux connecteurs de toutes les cartes PCI et PCI Express installées. Connecteurs du panneau arrière 1 connecteur parallèle Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous avez une imprimante USB, raccordez-la à un connecteur USB. REMARQUE : Le connecteur parallèle intégré est automatiquement désactivé si l'ordinateur détecte une carte installée contenant un connecteur parallèle configuré sur la même adresse. Pour de plus amples informations, reportez-vous à la section Options du programme de configuration du système. 2 voyant d'intégrité de Vert —...
Page 184: L'intérieur De Votre Ordinateur
REMARQUE : Si vous avez acheté une carte graphique optionnelle, ce connecteur sera recouvert d'un cache. Connectez votre moniteur au connecteur sur la carte graphique. Ne retirez pas le cache. REMARQUE : Si vous utilisez une carte graphique capable de gérer deux moniteurs, utilisez le câble Y fourni avec l'ordinateur. 9 connecteur série Connectez un périphérique série, tel qu'un PDA, au port série. Les désignations par défaut sont COM1 pour le connecteur série 1 et COM2 pour le connecteur série 2.
Page 185 connecteur de ventilateur (FAN) 11 USB interne (INTERNAL_USB) connecteur du processeur (UC) 12 support de pile (BATT) connecteur d'alimentation du processeur 13 connecteur PCI Express x16 (12VPOWER) (SLOT1) connecteurs pour module de mémoire (DIMM_1, 14 connecteur PCI Express x1 DIMM_2, DIMM_3, DIMM_4) (SLOT4) cavalier de réinitialisation RTC (RTCRST) 15 connecteur PCI (SLOT2) cavalier du mot de passe (PSWD) 16 connecteur PCI (SLOT3) connecteurs de lecteur SATA (SATA0, SATA1,...
Page 186: Outils Et Utilitaires De Dépannage
Messages d'erreur Résolution des problèmes d'incompatibilité logicielle ou matérielle Dell Diagnostics PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. Quand utiliser Dell Diagnostics Si vous rencontrez des difficultés avec votre ordinateur, procédez aux vérifications décrites dans cette section et exécutez Dell Diagnostics avant de contacter Dell pour obtenir une assistance technique. Il est recommandé d'imprimer ces procédures avant de commencer. AVIS : Dell Diagnostics ne fonctionne que sur les ordinateurs Dell™. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système, étudiez les informations de configuration de votre ordinateur et assurez-vous que le périphérique que vous souhaitez tester s'affiche dans le programme de configuration du système et qu'il est actif. Démarrez Dell Diagnostics à partir de votre disque dur ou à partir du CD Drivers and Utilities (CD en option également appelé CD ResourceCD). Reportez-vous à la section Démarrage de Dell Diagnostics à partir de votre disque dur ou à la section Lancement de Dell Diagnostics à partir du CD Drivers and Utilities (en ...
Page 187: Menu Principal De Dell Diagnostics
Affiche les résultats du test et les conditions d'erreur rencontrées. Erreurs Affiche les conditions d'erreur rencontrées, les codes d'erreur et la description du problème. Aide Décrit le test et peut indiquer les conditions requises pour exécuter le test. Configuration Affiche la configuration matérielle du périphérique sélectionné. Dell Diagnostics obtient les informations de configuration de tous les périphériques à partir du programme de configuration du système, de la mémoire et de divers tests internes, et les affiche dans la liste des périphériques située dans le volet gauche de l'écran. La liste des périphériques risque de ne pas afficher les noms de tous les composants installés sur votre ordinateur ou de tous les périphériques reliés à celui-ci. Paramètres Permet de personnaliser le test en modifiant ses paramètres. 4. Une fois les tests terminés, si vous exécutez Dell Diagnostics à partir du CD Drivers and Utilities, retirez le CD. 5. Fermez l'écran test pour revenir à l'écran du menu principal. Pour quitter Dell Diagnostics et redémarrer l'ordinateur, fermez l'écran du menu principal. Voyants du système Les voyants du bouton d'alimentation et du disque dur peuvent indiquer un problème. Voyant d'alimentation Description du problème Solution proposée Vert fixe L'ordinateur est allumé et fonctionne Aucune action nécessaire.
Page 188: Voyants De Diagnostic
Il s'agit d'une erreur de configuration. Contrôlez les voyants de diagnostic pour savoir si le problème est identifié s'éteint (reportez-vous à la section Voyants de diagnostic). Jaune fixe Dell Diagnostics exécute un test ou un Si Dell Diagnostics est en cours d'exécution, laissez-le s'achever. dispositif de la carte système est peut- être défectueux ou mal installé. Si l'ordinateur ne s'amorce pas, contactez Dell pour obtenir une assistance technique (reportez-vous à la section Contacter Dell). Jaune clignotant Une panne d'électricité ou une défaillance Reportez-vous à la section Problèmes liés à l'alimentation. de la carte système s'est produite. Vert fixe et code sonore durant le Un problème a été détecté pendant ...
Page 189: Codes Sonores
Votre ordinateur peut émettre une série de signaux sonores lors du démarrage si le moniteur ne peut pas afficher les erreurs ou les problèmes éventuels. Cette série de signaux, appelés « codes sonores », permet d'identifier les problèmes de fonctionnement de l'ordinateur. Un des codes sonores possibles (code 1-3-1) est composé d'un signal, d'une série de trois signaux, puis d'un autre signal. Ce code sonore vous indique que l'ordinateur a rencontré un problème de mémoire. Si votre ordinateur émet un signal lors du démarrage : 1. Notez le code sonore dans la Liste de vérification des diagnostics. Exécutez Dell Diagnostics pour identifier une cause plus sérieuse (reportez-vous à la section Dell Diagnostics). 3. Contactez Dell pour une assistance technique (reportez-vous à la section Contacter Dell). Code Cause 1-1-2 Panne de registre du microprocesseur 1-1-3 Erreur de lecture/écriture en NVRAM 1-1-4 Échec du total des vérifications BIOS ROM...
Page 190: Messages D'erreur
3. Cliquez sur l'icône Modifier ou supprimer des programmes. 4. Reportez-vous à la documentation du programme pour obtenir les instructions d'installation. Alert! Previous attempts at booting this system have failed at checkpoint [nnnn] For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Alerte ! Les tentatives précédentes de démarrage de ce système ont échoué au point de contrôle [nnnn]. Pour résoudre ce problème, veuillez prendre note de ce point de contrôle et contacter le support technique de Dell) — Contactez Dell (reportez-vous à la section Contacter...
Page 191 Reportez-vous à la section Problèmes liés aux blocages et logiciels. Diskette drive 0 seek failure (Échec de recherche du lecteur de disquette 0) — Reportez-vous à la section Problèmes liés au lecteur. Diskette read failure (Échec de lecture de disquette) — Reportez-vous à la section Problèmes liés au lecteur. Diskette subsystem reset failed (Échec de réinitialisation du sous-système de disquette) — Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Diskette write protected (Disquette protégée contre l'écriture) — Faites glisser la languette de protection contre l'écriture en position ouverte. Drive not ready (Le lecteur n'est pas prêt) — Mettez une disquette dans le lecteur.
Page 192 Not enough memory or resources. Close some programs and try again (Mémoire ou ressources insuffisantes. Fermez certains programmes et réessayez) — Fermez toutes les fenêtres et ouvrez le programme de votre choix. Dans certains cas, vous devrez peut-être redémarrer l'ordinateur pour restaurer ses ressources. Si vous devez effectivement arrêter l'ordinateur, exécutez le programme voulu dès que le redémarrage est terminé. Operating system not found (Système d'exploitation introuvable) — Contactez Dell (reportez-vous à la section Contacter Dell). Plug and Play Configuration Error (Erreur de configuration Plug and Play) — 1. Éteignez votre ordinateur, débranchez-le de la prise secteur et retirez toutes les cartes sauf une.
Page 193: Résolution Des Problèmes D'incompatibilité Logicielle Ou Matérielle
WARNING: Dell's Disk Monitoring System has detected that drive [0/1] on the [primary/secondary] EIDE controller is operating outside of normal specifications. It is advisable to immediately back up your data and replace your hard drive by calling your support desk or Dell (AVERTISSEMENT : Le système de surveillance de disque Dell a détecté que le lecteur [0/1] sur le contrôleur EIDE ...
Page 194 2. Entrez Dépanneur des conflits matériels dans le champ Rechercher, puis cliquez sur la flèche pour lancer la recherche. 3. Cliquez sur Dépanneur des conflits matériels dans la liste Résultats de la recherche. 4. Dans la liste Dépanneur des conflits matériels, cliquez sur Je dois résoudre un conflit matériel sur mon ordinateur, puis sur Suivant. Retour à la page Contenu ...
Page 195: Ordinateur Ultra Compact
AVIS : Lorsque vous installez votre ordinateur, placez tous les câbles à l'arrière de la zone de travail pour éviter de tirer dessus, de les entortiller ou de marcher dessus. REMARQUE : Si vous souhaitez placer votre ordinateur sous un bureau ou sur une surface murale, utilisez le support de fixation murale (en option). Pour commander ce support, contactez Dell (reportez-vous à la section Obtention d'aide). Vue frontale Utilisez les connecteurs USB situés à l'avant pour les périphériques que vous connectez occasionnellement, comme les manettes de ...
Page 196: Vue De Côté
voyant d'accès au Le voyant d'accès au disque dur s'allume lorsque l'ordinateur lit ou écrit des données sur l'unité de disque dur. Le voyant peut disque dur également être allumé lorsque des périphériques, tels qu'un lecteur de CD, fonctionnent. Les entrées d'air permettent d'éviter une surchauffe de l'ordinateur. Afin de garantir une ventilation correcte, ne bloquez pas les 9 entrées d'air grilles de refroidissement. Vue de côté entrées Les entrées d'air, situées de chaque côté de l'ordinateur, permettent d'éviter une surchauffe de l'ordinateur. Afin de garantir une ventilation d'air correcte, ne bloquez pas les grilles de refroidissement. Vue arrière Pour obtenir une description des codes lumineux pouvant vous aider à résoudre les problèmes rencontrés avec votre 1 voyants de diagnostic ordinateur, reportez-vous à la section Voyants de diagnostic. bouton de fermeture du capot de Tournez ce bouton dans le sens horaire pour retirer le capot.
Page 197: Raccordement D'un Moniteur Vga
installé. carte réseau REMARQUE : Ne branchez pas un câble téléphonique au connecteur réseau. Sur les ordinateurs équipés d'une carte réseau, utilisez le connecteur situé sur la carte. Il est recommandé d'utiliser un câblage et des connecteurs de catégorie 5 pour le réseau. Si vous devez utiliser un câblage de catégorie 3, forcez la vitesse réseau à 10 Mb/s pour garantir un fonctionnement fiable. Ce voyant clignote orange lorsque l'ordinateur transmet ou reçoit des données sur le réseau. Un trafic réseau important peut voyant d'activité réseau donner l'impression que ce voyant est fixe. connecteur ligne de Utilisez le connecteur ligne de sortie de couleur verte pour connecter un ensemble de haut-parleurs avec amplificateur sortie intégré. Utilisez le connecteur ligne d'entrée/microphone rose pour raccorder un appareil d'enregistrement/de lecture, tel qu'un ...
Page 198 L'intérieur de votre ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours le bloc d'alimentation de votre ordinateur avant d'ouvrir le capot de l'ordinateur. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. 1 carénage du ventilateur/ dissipateur de chaleur 4 unité de disque dur 2 haut-parleur (optionnel) 5 emplacement pour câble de sécurité 3 modules de mémoire (2) 6 commutateur d'intrusion du châssis Composants de la carte système 1 connecteur de ventilateur (FAN_FRONT) cavalier d'effacement des paramètres CMOS (RTCRST) 2 connecteur de haut-parleur interne (INT_SPKR) 9 cavalier du mot de passe (PSWD) 3 haut-parleur de la carte système (BEEP) 10 connecteur d'alimentation de disque dur (SATA_PWR)
Page 199: Cache-Câble (En Option)
6 connecteur de câble de données SATA (SATA0) 13 processeur (CPU) 7 pile (BATT) Cache-câble (en option) Fixation du cache-câble 1. Vérifiez que tous les câbles de périphérique externe ont été passés par le trou du cache-câble. 2. Branchez tous les câbles de périphérique sur les connecteurs situés à l'arrière de l'ordinateur. 3. Tenez la partie inférieure du cache-câble et alignez les quatre languettes sur les quatre logements situés sur le panneau arrière de l'ordinateur. 4. Insérez les languettes dans les logements et faites glisser le cache vers les voyants de diagnostic (reportez-vous à l'illustration) jusqu'à ce qu'il soit correctement positionné. 5. Installez un périphérique de sécurité dans l'emplacement pour câble de sécurité (en option). 1 cache-câble 2 emplacement pour câble de sécurité Retrait du cache-câble ...
Page 200 2. Raccordez l'une des extrémités du câble d'alimentation en CA au bloc d'alimentation. PRÉCAUTION : Si le câble du bloc d'alimentation est doté d'un fil de mise à la terre vert, ne mettez pas en contact le fil de mise à la terre vert et les conducteurs d'alimentation car cela pourrait entraîner une décharge électrique, un incendie ou endommager votre ordinateur. 3. Si le câble d'alimentation en CA est doté d'un fil de mise à la terre pour le raccordement à une prise secteur, raccordez le connecteur en métal de mise à la terre à la source de mise à la terre située sur la prise (reportez-vous à l'illustration ci-dessous) : a. Desserrez la source de mise à la terre. b. Faites glisser le connecteur en métal de mise à la terre derrière la source de mise à la terre et resserrez la source. 1 source de mise à la terre 2 connecteur en métal de mise à la terre 4. Branchez le câble d'alimentation en CA à la prise. Le voyant d'état du bloc d'alimentation est éteint lorsque l'adaptateur secteur n'est pas branché dans la prise et est vert ou orange selon l'état : Voyant vert — Vert fixe : le bloc d'alimentation est relié à une prise secteur et à l'ordinateur. Voyant orange — Orange fixe : le bloc d'alimentation est relié à une prise secteur mais pas à l'ordinateur. L'ordinateur ne fonctionnera pas dans cette condition. Reliez le bloc d'alimentation au système USFF et/ou réinitialisez le bloc d'alimentation en le débranchant et en le rebranchant sur le secteur. Badge PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Le badge, situé à l'avant de votre ordinateur, peut être tourné. Pour tourner le badge : ...
Page 201 1 levier de dégagement 2 emplacements Retour à la page Contenu ...
Page 202: Baie Modulaire
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Baie modulaire Baie modulaire PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Vous pouvez installer un appareil portable Dell™, tel qu'un lecteur de disquette, un lecteur optique ou un deuxième disque dur, dans la baie modulaire. Votre ordinateur Dell est livré avec un lecteur optique ou un emplacement prédécoupé installé dans la baie modulaire. Pour fixer un périphérique dans la baie modulaire, procédez de l'une des façons suivantes : Loquet de verrouillage (accessible une fois le capot de l'ordinateur retiré) Vis de périphérique (conditionnée séparément) Pour plus d'informations sur la fixation d'un périphérique dans votre ordinateur, reportez-vous à la section Fixation d'un périphérique dans la baie modulaire. AVIS : Pour éviter d'endommager les périphériques, rangez-les dans un endroit sec et sûr lorsqu'ils ne sont pas insérés dans l'ordinateur. Évitez d'exercer une pression quelconque ou de placer des objets lourds sur ces derniers. Installation d'un périphérique lorsque l'ordinateur est éteint Pour installer un périphérique dans la baie modulaire :...
Page 203 1 loquet de verrouillage du module 3. Appuyez sur le loquet de fermeture du périphérique afin de le faire ressortir. 1 loquet de fermeture du périphérique AVIS : Ne placez pas d'objets lourds sur l'ordinateur. Cela pourrait tordre le châssis et gêner le retrait d'un périphérique du module. 4. Tirez sur le loquet pour retirer le périphérique de la baie modulaire. 1 loquet de fermeture 5. Faites glisser le nouveau périphérique dans la baie modulaire. 6. Si vous le souhaitez, vous pouvez verrouiller le nouveau périphérique dans la baie modulaire en déplaçant le loquet de verrouillage du module vers la position Verrouillé. 7. Si vous avez retiré le capot pour verrouiller le périphérique dans la baie modulaire, remettez-le en place (reportez-vous à la section Remise en place du capot de l'ordinateur). ...
Page 204: Fixation D'un Périphérique Dans La Baie Modulaire
Installation d'un périphérique lorsque votre ordinateur fonctionne sous Microsoft® Windows® 1. Si un périphérique est installé dans la baie modulaire, double-cliquez sur l'icône Safely Remove Hardware (Retirer le périphérique en toute sécurité) de la barre des tâches. 2. Cliquez sur le périphérique que vous souhaitez éjecter. REMARQUE : Vous ne pouvez pas retirer de périphérique si votre ordinateur est allumé et que le périphérique est verrouillé dans la baie modulaire. Vous devez arrêter l'ordinateur et suivre la procédure indiquée dans la section Installation d'un périphérique lorsque l'ordinateur est éteint pour pouvoir retirer un périphérique verrouillé. AVIS : Ne placez pas d'objets lourds sur l'ordinateur. Cela pourrait tordre le châssis et gêner le retrait d'un périphérique du module. 3. Lorsqu'un message, indiquant que le périphérique peut être retiré, s'affiche, débranchez le périphérique de l'ordinateur. 4. Faites glisser le nouveau périphérique dans la baie modulaire. Fixation d'un périphérique dans la baie modulaire 1. Votre ordinateur est doté d'un loquet de verrouillage du module pour vous permettre de fixer un périphérique dans la baie modulaire. Pour utiliser ce loquet : a. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
Page 205 1 bas de l'ordinateur 2 vis de périphérique Retour à la page Contenu ...
Page 206 Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Processeur Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. AVIS : Lorsque vous remplacez le processeur, ne touchez pas la face inférieure du nouveau processeur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. Suivez les procédures décrites dans la section Avant de commencer. 2. Soulevez le carénage du ventilateur et retirez-le de l'ordinateur. 1 carénage du ventilateur PRÉCAUTION : Le dissipateur de chaleur peut devenir brûlant. Laissez-lui suffisamment de temps pour refroidir avant de le toucher. ...
Page 207 1 dessus du dissipateur de chaleur 2 dissipateur de chaleur 3 socle de retenue 4 levier de dégagement c. Soulevez délicatement le dissipateur de chaleur pour l'extraire du processeur. d. Posez le dissipateur de chaleur en plaçant la partie contenant la pâte thermoconductible vers le haut. AVIS : À moins qu'un nouveau dissipateur de chaleur ne soit requis par le nouveau processeur, réutilisez l'assemblage du dissipateur de chaleur initial lorsque vous remplacez le processeur. 4. Tirez le levier de verrouillage vers le haut jusqu'à ce que le processeur soit dégagé, puis retirez le processeur de son support. 1 loquet de fermeture central 2 cache du processeur 3 processeur 4 support 5 levier de dégagement...
Page 208 3 processeur 8 support et indicateur de la broche 1 du processeur 4 support du processeur 9 encoche d'alignement arrière 5 loquet de fermeture central Si vous installez un kit de remplacement du processeur fourni par Dell, renvoyez le processeur à Dell dans l'emballage du kit de remplacement. AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. 11. Nettoyez la pâte thermoconductible au bas du dissipateur de chaleur. AVIS : Veillez à appliquer une nouvelle pâte thermoconductible. Une nouvelle pâte thermoconductible est essentielle pour assurer un thermoliage ...
Page 209 ...
Page 210 Retour à la page Contenu Lecteurs Dell™ OptiPlex™ 745 Guide d'utilisation Unité de disque dur Remplacement d'un ventilateur de disque dur Votre ordinateur prend en charge : Un disque dur SATA (ATA série) Un lecteur optique « D module » en option, un deuxième disque dur ou un lecteur de disquette Consignes générales d'installation REMARQUE : Pour des informations sur l'installation de lecteurs « D module », reportez-vous à la documentation fournie avec votre périphérique optionnel. Un disque dur SATA doit être relié au connecteur « SATA0 » de la carte système (reportez-vous à la section Composants de la carte système). Connexion des câbles de lecteur Lorsque vous installez un lecteur, vous connectez deux câbles, un câble d'alimentation en CC et un câble de données, à l'arrière du lecteur. ...
Page 211 Connexion et déconnexion de câbles de lecteur Lorsque vous connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté. Lorsque vous retirez un câble à l'aide d'une languette de retrait, saisissez la languette de retrait de couleur et tirez jusqu'à ce que le connecteur soit libéré. Unité de disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur du bloc d'alimentation avant de retirer le disque dur. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. Installation d'une unité de disque dur 1. Si vous installez un nouveau lecteur au lieu d'en remplacer un, fixez les rails de lecteur, situés à l'intérieur du capot sur le nouveau lecteur et passez à l'étape 8. 1 lecteur 2 rails de lecteur (2) 3 vis (4) 2. Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, assurez-vous de faire une sauvegarde de vos fichiers avant de commencer cette procédure. ...
Page 212 1 unité de disque dur 2 rails de lecteur (2) 3 connecteur du câble d'alimentation 4 connecteur du câble de données 6. Retirez les câbles de données et d'alimentation des connecteurs de lecteur. 7. Retirez les rails de lecteur du disque dur existant, puis fixez-les sur le nouveau disque dur. 1 lecteur 2 rails de lecteur (2) 3 vis (4) AVIS : Les connecteurs de données et d'alimentation série ATA sont munis d'un détrompeur pour assurer une bonne insertion, c'est-à-dire qu'une encoche ou une broche manquante sur l'un des connecteurs correspond à une languette ou à un trou rempli sur l'autre. Lors du raccordement des ...
Page 213: Remplacement D'un Ventilateur De Disque Dur
(reportez-vous à la section Remise en place du capot de l'ordinateur). 11. Remettez le cache-câble en place, le cas échéant. Consultez la documentation de l'unité de disque dur pour des instructions sur l'installation de tout logiciel requis pour son fonctionnement. 12. Redémarrez l'ordinateur. 13. Partitionnez et formatez logiquement votre lecteur avant de passer à l'étape suivante. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 15. Installez votre système d'exploitation sur le disque dur. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Remplacement d'un ventilateur de disque dur 1. Suivez les instructions de la section Avant de commencer. ...
Page 214 1 support de disque dur 2 languette de retenue du ventilateur 3 ventilateur 4 languette latérale 4. Pour remettre le ventilateur du disque dur en place : a. Alignez ses quatre languettes latérales et la languette de retenue sur les cinq logements correspondants situés sur le support de disque dur. b. Faites glisser la languette de retenue sous le revêtement métallique recouvrant son logement, puis faites glisser le ventilateur vers l'arrière de l'ordinateur. Les quatre autres languettes doivent se verrouiller en position. Retour à la page Contenu ...
Page 215 Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Retrait du capot de l'ordinateur Retrait du capot de l'ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. AVIS : Avant de toucher les composants situés à l'intérieur de votre ordinateur, mettez-vous à la terre en touchant une surface métallique non peinte. Pendant votre intervention, touchez périodiquement une surface métallique non peinte de l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes. 2. Retirez le cache-câble, le cas échéant (reportez-vous à la section Cache-câble (en option)). ...
Page 216: Caractéristiques De L'ordinateur Ultra Compact
Retour à la page Contenu Dell™ OptiPlex™ 745 Guide d'utilisation Caractéristiques de l'ordinateur ultra compact Caractéristiques de l'ordinateur ultra compact Microprocesseur Type de microprocesseur Processeur Intel® Pentium® 4, Pentium® D, Celeron® ou Core™ Mémoire cache interne Au moins 512 Ko de SRAM à écriture différée, associative à huit voies, à transmission par rafales en pipeline Mémoire Type SDRAM DDR2 533 ou 667 MHz Connecteurs de mémoire Modules de mémoire pris en charge 256 Mo, 512 Mo, 1 Go ou 2 Go non ECC Mémoire minimale Bicanal : 512 Mo ; monocanal : 256 Mo Mémoire maximale 4 Go...
Page 217 Lecteurs Accessible de l'extérieur Une baie « D module » pour un lecteur optique, un deuxième disque dur ou un lecteur de disquette Accessible de l'intérieur Une baie de disque dur de 2,5 cm (1 pouce) Connecteurs Connecteurs externes : Série Connecteur à 9 broches ; compatible 16550C Parallèle Connecteur à 25 trous (bidirectionnel) Vidéo Connecteur DVI à 28 trous Carte réseau Connecteur RJ45 Deux connecteurs conformes USB 2.0 sur le panneau avant et cinq sur le panneau arrière Audio Deux connecteurs pour la ligne d'entrée/le ...
Page 218 Voyant d'alimentation de veille AUX_PWR sur la carte système Alimentation Bloc d'alimentation externe CC : REMARQUE : La consommation électrique peut être nulle lorsque l'ordinateur est débranché. Consommation en watts 220 W Dissipation de chaleur 751 BTU/h REMARQUE : La dissipation de chaleur est calculée en fonction de la valeur nominale du bloc d'alimentation. Tension Modules d'alimentation équipés d'un sélecteur de ...
Page 219: Caractéristiques De L'ordinateur Ultra
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect et PowerApp sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées d'Intel Corporation ; Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation ; IBM est une marque déposée d'International Business Machines Corporation ; Bluetooth est une marque appartenant à Bluetooth ...
Page 220: Garantie
Retour à la page Contenu Garantie Dell™ OptiPlex™ 745 Guide d'utilisation Dell Inc. (« Dell ») fabrique ses produits à partir de pièces et de composants neufs ou quasiment neufs conformément aux pratiques industrielles standard. Pour des informations sur la garantie Dell de votre ordinateur, reportez-vous au Guide d'information sur le produit ou au document de garantie livré avec votre ordinateur. Retour à la page Contenu ...
