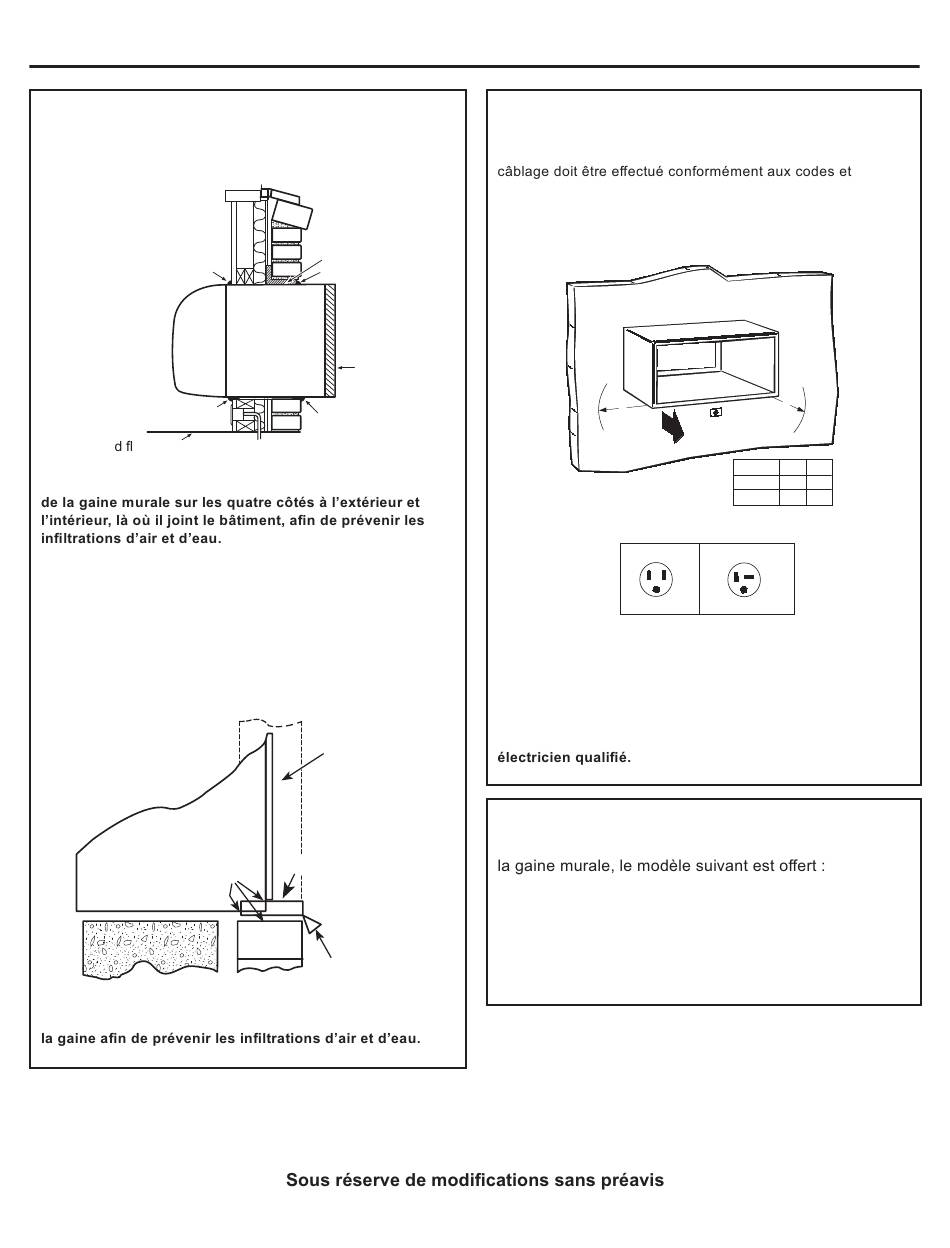

ÉTAPE 5: Étanchéisation
Étanchéisez les interstices entre les murs extérieur et intérieur
et la gaine avec du calfeutrage ou un produit d'étanchéisation
équivalent.
Caulk*
Room
cabinet
Caulk*
Finishe
oor or top of carpet
REMARQUE: *Il est essentiel de calfeutrer le périmètre
Installation dans des murs très épais
1. Il ne faut pas installer la gaine dans un mur épais au point
où la saillie de la gaine sera inférieure à 3 pouces.
2. Si le retrait de la gaine est de 3 po ou moins, et qu'une
gaine allongée n'est pas utilisée, il faut installer, sous la
gaine, un solin qui s'étend de 2 po de chaque côté. Le solin
doit comporter une gouttière comme l'indique l'illustration
ci-dessous.
Case
Caulk**
REMARQUE: **Il est essentiel de calfeutrer les périmètres
du solin et de la gouttière là où ils joignent le bâtiment et
Instructions d'installation
Steel lintel
Caulk*
Case
Outdoor
grille
Caulk*
Outdoor
grille
Flashing
Drip rail
Un produit de qualité GE Appliances
EXIGENCES ÉLECTRIQUES (230V/208V)
Des dispositions doivent être prises pour que la prise
électrique appropriée soit à proximité du boîtier. Tout le
règlements locaux. Le cordon de ligne fourni avec le châssis
(le cas échéant) s'étend à une prise murale située dans la
zone indiquée dans le tableau ci-dessous.
A
Inside
Wall Receptacles
120V/115V 15 amp 230V/208V 20 amp
"tandem" type
Tout le câblage électrique doit être réalisé conformément aux
codes et règlements locaux.
Consultez le manuel d'utilisation pour savoir comment
raccorder l'alimentation électrique.
REMARQUE: Le câblage en aluminium dans la structure
peut poser des problèmes particuliers, consultez un
Trousse de vidange (en option)
S'il est nécessaire d'installer une trousse de vidange sur
Trousse de vidange extérieure RAD10
Cette trousse de vidange extérieure évacuera l'eau de
condensat à l'écart de l'unité et du bâtiment.
Pour l'installer, reportez-vous au manuel d'instructions
inclus dans la trousse.
4
B
MODEL
"A"
"B"
115V
50"
74"
230/208V
39"
65"
Prises murales
"perpendicular" type
