C

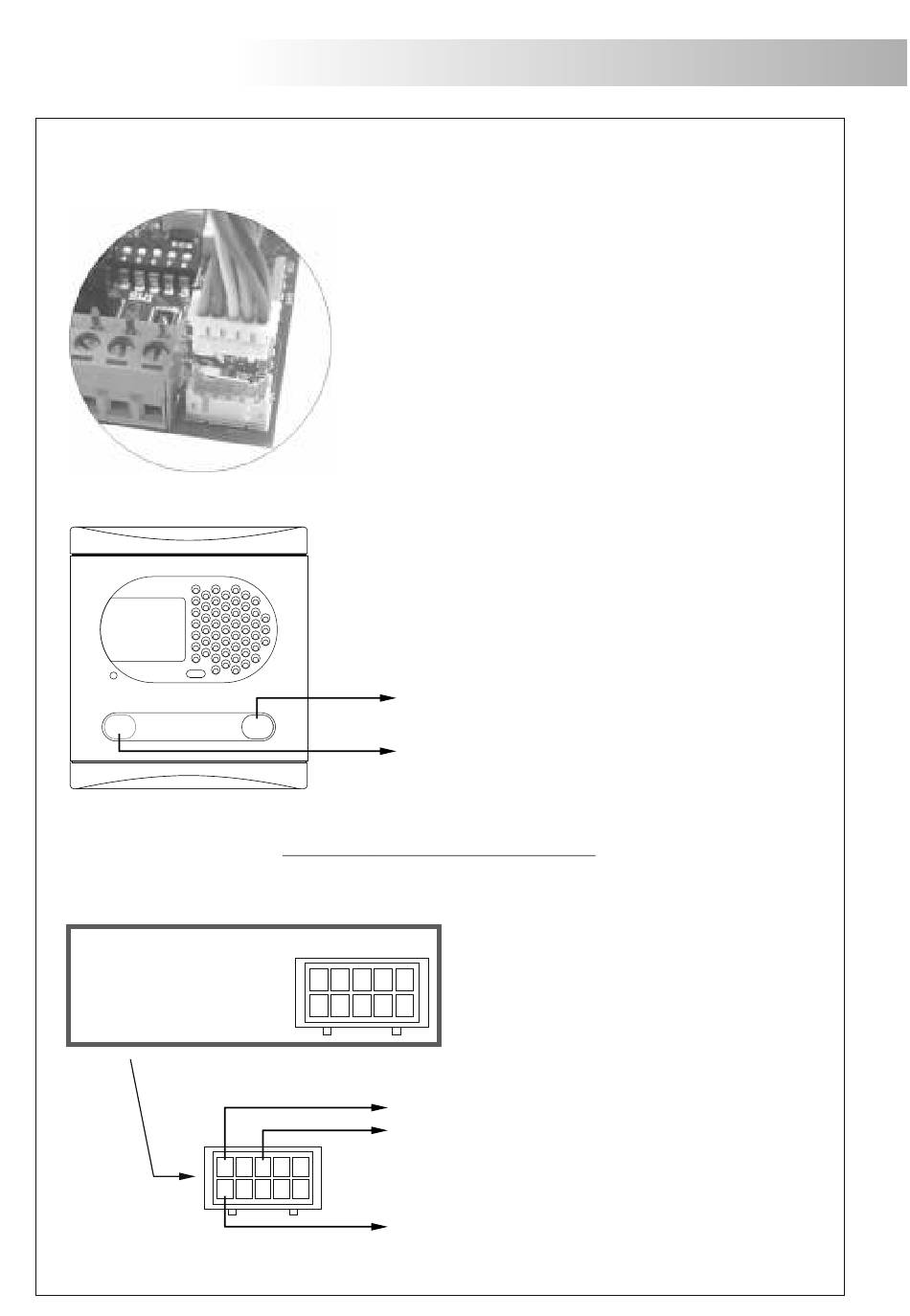

âblage des poussoirs d'appel.
Description connecteur CN6
Códe des couleurs
CP: Noir P4: Violet
B: Rouge P5: Jaune
P1: Vert P6: Blanc
P2: Orange P7: Marron
P3: Bleu P8: Gris
CN6
INSTALLATION DE LA PLAQUE DE RUE
Brancher le câble de connexion des poussoirs au connecteur
CN6 du
de 10 fils conducteurs (P1 a P8, B y CP) pour la connexion
de poussoirs d'appel .
Le borne CP doit être branché au commun des poussoirs.
Joindre les entrées de poussoir (P1et P8) aux poussoirs d'après
l´exemple.
TRÈS IMPORTANT:
Le poussoir à droite doive être connecté à la borne P8.
EL500SE description connecteur CN6
EL500SE
Vue supérieure
CP B P1 P2
P8 P7 P6 P5
CP B P1 P2 P3
P8 P6 P5
P7 P4
circuit microprocesseur EL500SE
Poussoir 1.
Poussoir 2, (seulement kits avec 2 poussoirs).
P3
P4
Vers le commun des poussoirs.
Vers poussoir 2 (code 1)
(seulement kits avec 2 poussoirs).
Vers poussoir 1 (code 106).
. Ce câble dispose
