62
Exemple de connexion en cascade.
Retirer le pontet JP1 de tous les modules EL562
des moniteurs (page 47) excepté celui
du dernier moniteur sur lequel est connectée
la paire torsadée.
Exemple de connexion par distributeur.
Retirer le pontet JP1 de tous les distributeurs et
modules EL562 des moniteurs (page 47)
excepté celui du dernier distributeur
et des derniers moniteurs sur lesquels
est connectée la paire torsadée.
IMPORTANT.
Si l'installation dispose d'une seule plaque,
ne pas tenir compte des autres plaques.
Lors d'installations avec plus d'une plaque,
connecter les autres comme indiqué.
FA-805
PRI
SEC
230110 0
~
~
-
+
Réseau
SW2
-
AP - - +
CV2
CV1
+12

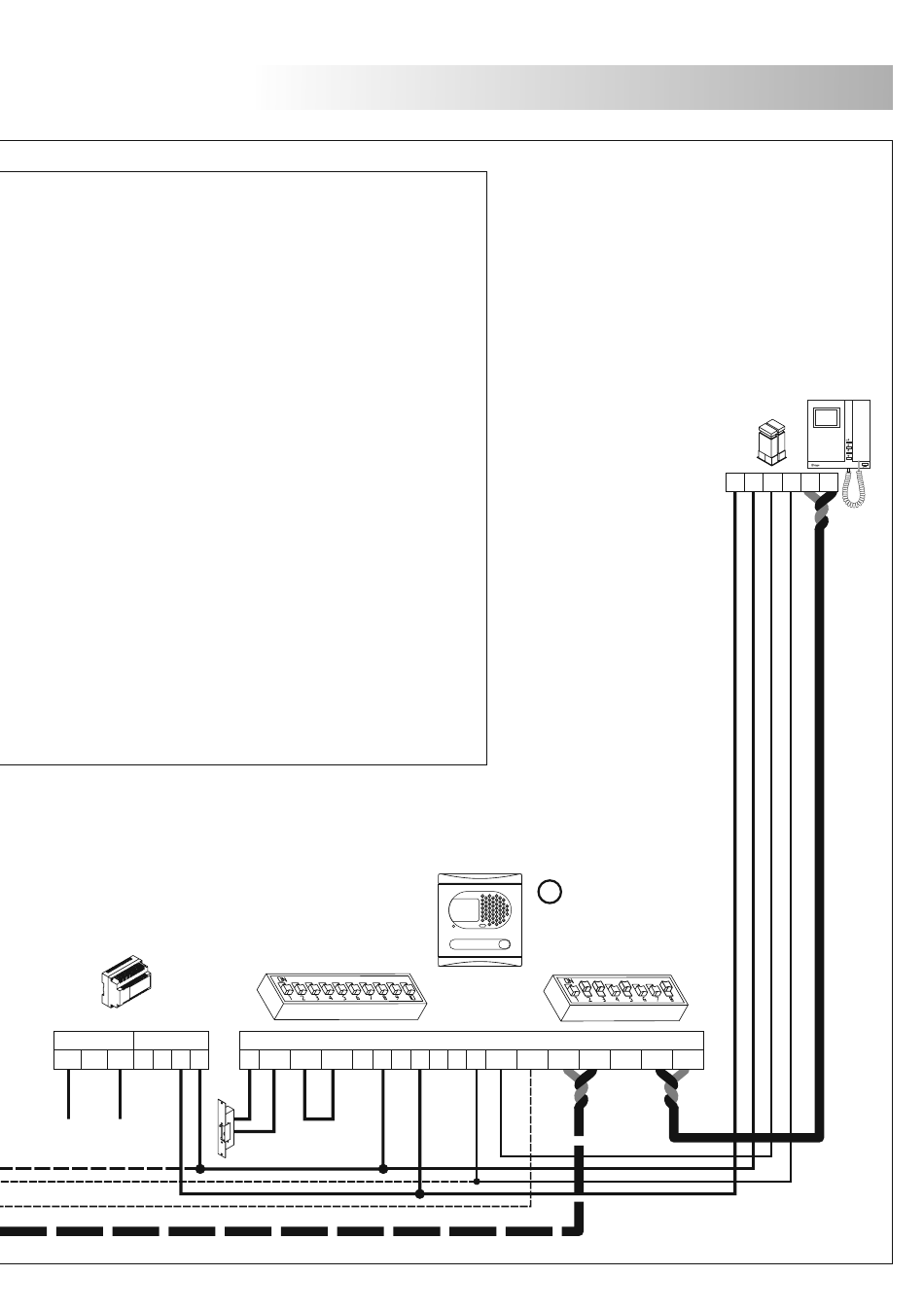

SCHÉMAS D'INSTALLATION
U
Plaque d'accès
P
CN2
-
+
D
A
A
V
V
out
in
in-
in+
ne ou plusieurs portes d'accès
avec paire torsadée.
EL562
JP1
_
+
A D
SW1
V
V
Malla
out+
out-
V
M
p
p
