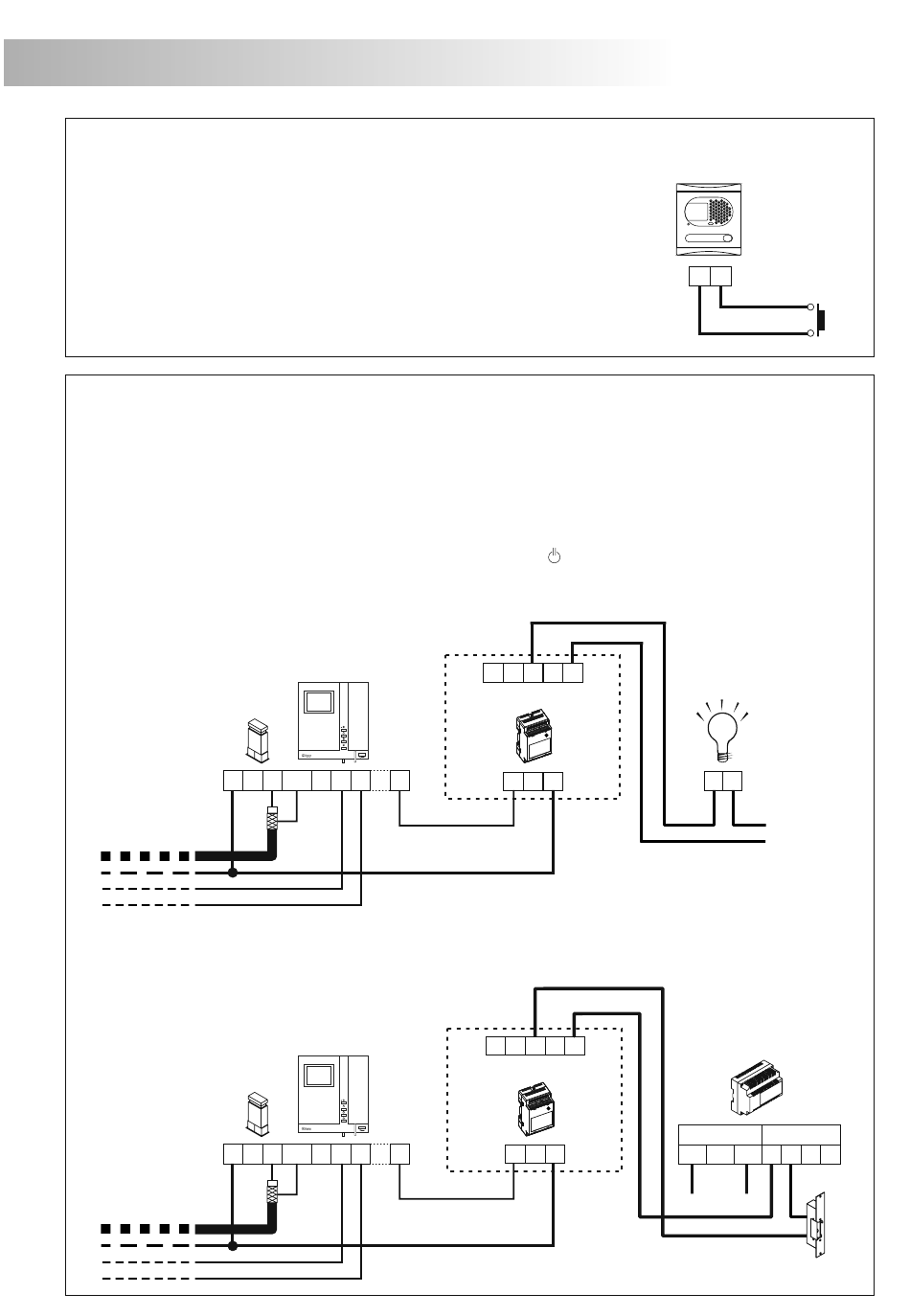

CONNEXIONS OPTIONNELLES

P
oussoir extérieur pour ouverture de porte.
Pour ouvrir la porte à n'importe quel moment au moyen d'un poussoir
extérieur, installer le poussoir entre les bornes 'AP' et ' ' du circuit
microprocesseur EL500SE.
Temps d'ouverture de la porte configurable à 3 ou 15 secondes, à
travers le micro-interrupteur Sw1-2 (voir page 41).
Cette fonction est spécialement utile pour permettre la sortie du
bâtiment sans l'utilisation d'une clef.
A
ctivation des dispositifs auxiliaires
avec les moniteurs Tekna Plus.
La activation de dispositifs auxiliaires requiert l'utilisation d'une unité relais SAR-12/24. Si le
dispositif doit être activé à partir de tous les moniteurs Tekna Plus, câbler toutes les bornes A1
entre elles. Si au contraire, chaque moniteur ou groupe de moniteurs a son propre dispositif
auxiliaire, utiliser un relais SAR-12/24 pour chacun d'eux, sans relier les bornes A1 des différents
groupes de moniteurs.
Ce dispositif auxiliaire sera activé en pressant le bouton
indépendamment de la position dans laquelle se trouve le combiné.
Les applications les plus usuelles sont l'éclairage de l'escalier, la commande d'un portail
automatique, ...
CN4
+
Au distributeur/
plaque.
( )
Le neutre d'alimentation de l'éclairage d'escalier est sérié à travers les contacts du relais SAR-12/24, le courant maximum
*
permit pour l'éclairage d'escalier: 1.8A.
Pour l'activation d'une seconde gâche électrique, un alimentation FA-805 sera nécessaire ou un
transformateur TF-104 si le courant est supérieur
à 0,8A, utiliser les sorties ' ' et ' '.
CN4
+
Au distributeur/
plaque.
Tekna Plus
_
V V
A D A1
Malla
in
out
~ ~
Tekna Plus
_
V V
A D A1
Malla
in
out
–
du moniteur, à tout moment et cela,
NC NA C
SAR-12/24
IN IN
NC NA C
SAR-12/24
IN IN
63
Plaque
AP _
Poussoir de commande
d'éclairage d'escalier
F
220 Vca/ ( )
*
1.8A max.
N
FA-805 ou TF-104
PRI SEC
230110 0 ~ ~ -
+
Réseau
Gâche électrique
Vca.
