marklin 60972 Mode D'emploi
  1. Manuels
  2. Marques
  3. marklin Manuels
  4. Unités de contrôle
  5. 60972
  6. Mode d'emploi
marklin 60972 Mode D'emploi

marklin 60972 Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 43

Liens rapides

Télécharger ce manuel
D
USA
UK
Nachrüstdecoder-Set 60972
Nachrüstdecoder-Set 60982

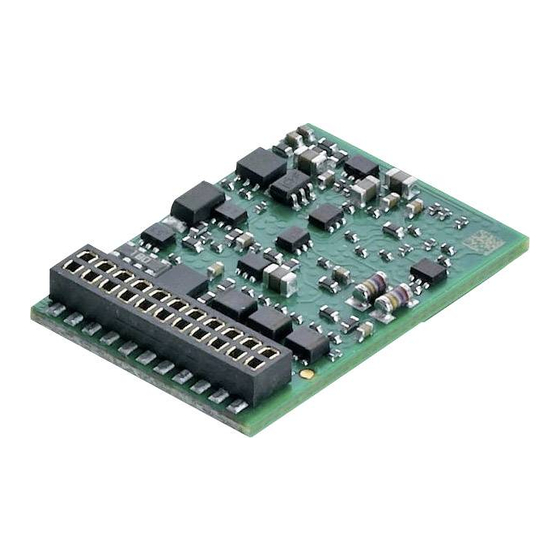

60972 Conversion Decoder Set
60982 Conversion Decoder Set
