BOOMPILOT
En fonction de la présence d'un système de contrôle de tronçon ou
non, et dans le cas où il est présent, du type de contrôle de tronçon
utilisé et des options activées, il existe plusieurs options pour le
contrôle de tronçon du BoomPilot.
Cette section comprend des options de paramétrage pour ces
configurations :
►Sans module de contrôle de tronçon
● Console uniquement
● Avec commutateur marche/arrêt optionnel de travail
►Avec module de contrôle de tronçon TeeJet et boîte de
commutateur ou ISM
►Avec module de contrôle de tronçon TeeJet

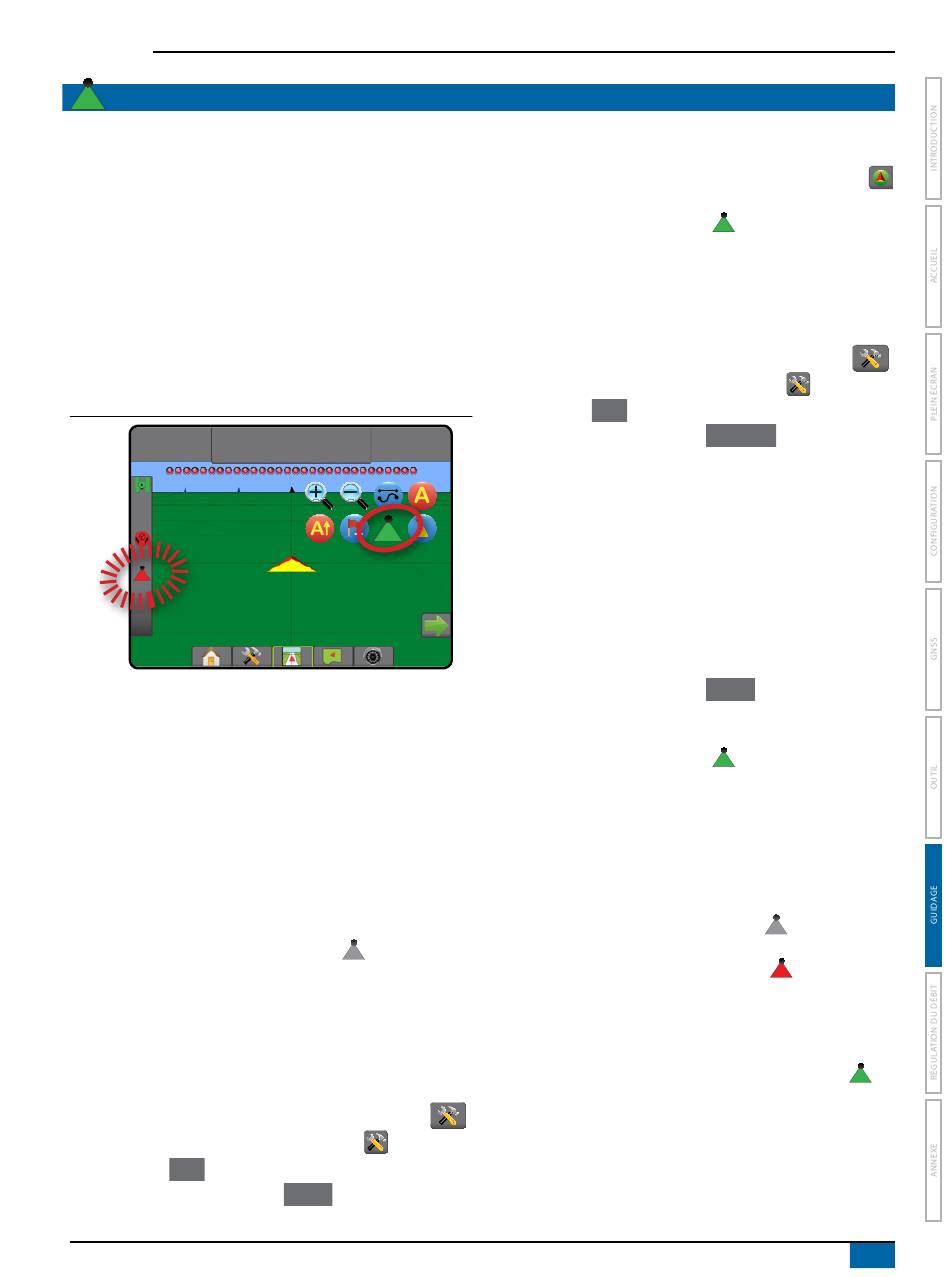

Figure 7-24 : Icône BoomPilot et indicateur de barre d'état
Mark A
0.0
km/h
Sans module de contrôle de tronçon
Si aucun système de contrôle de tronçon n'est présent, un contrôle
de tronçon manuel sera disponible. Un commutateur marche/arrêt
optionnel de travail est utilisé pour mettre en marche ou arrêter un
seul tronçon. L'icône BoomPilot est utilisée pour cartographier les
informations d'application sur les écrans de guidage. Une seule
largeur de tronçon sera illustrée et la barre d'état n'aura pas d'icône.
REMARQUE : Si un régulateur ISOBUS, SmartCable, module de
pilote de tronçon (SDM) ou module de fonction de
commutateur (SFM) est présent, veuillez consulter les
sections suivantes pour plus d'informations.
REMARQUE : L'icône BOOMPILOT est grisée
n'est pas disponible.
Console seulement
L'icône BoomPilot est utilisée pour mettre en marche ou arrêter la
cartographique de l'application de tronçon.
Pour définir les paramètres de configuration :
1. Appuyez sur l'onglet inférieur CONFIGURATION SYSTÈME
2. Appuyez sur l'onglet latéral CONFIGURATION
3. Appuyez sur
.
Outil
4. Réglez « l'icône BoomPilot » sur
Pro 570GS • MATRIX
MATRIX
®
0.00
ha
lorsque le GNSS
.
.
.
Activer
Pour arrêter ou mettre en marche la cartographie de l'application
à l'aide de la console :
1. Appuyez sur l'onglet OPTIONS DE NAVIGATION ET GUIDAGE
pour afficher les options de navigation.
2. Appuyez sur l'icône BOOMPILOT
arrêter le tronçon.
Avec interrupteur de tâches marche/arrêt en option
L'interrupteur marche/arrêt de travail met en marche ou arrête le tronçon.
Pour définir les paramètres de configuration :
1. Appuyez sur l'onglet inférieur CONFIGURATION SYSTÈME
2. Appuyez sur l'onglet latéral CONFIGURATION
3. Appuyez sur
.
Outil
4. Réglez l'« icône BoomPilot » sur
Dans des surfaces où l'application est souhaitée :
1. Mettez le commutateur marche/arrêt de travail sur la
position « marche ».
Dans des surfaces où l'application n'est pas souhaitée :
1. Mettez le commutateur marche/arrêt de travail sur la
position « arrêt ».
Utilisation de la console
Pour contrôler le tronçon à l'aide de l'icône BoomPilot quand le
système dispose d'un commutateur marche/arrêt de travail :
1. Réglez « l'icône BoomPilot » sur
2. Le commutateur marche/arrêt de travail doit rester sur la
position « arrêt ».
3. Appuyez sur l'icône BOOMPILOT
arrêter le tronçon.
Avec module de contrôle de tronçon
TeeJet et boîte de commutateur ou ISM
SmartCable, un module de pilote de tronçon (SDM) ou le module de
fonction de commutateur (SFM) et une boîte de commutateur ou un
module d'état de l'outil (ISM) sont présents.
REMARQUE : L'icône BOOMPILOT est grisée
n'est pas disponible. L'icône de la barre d'état du
BoomPilot sera sur arrêt/manuel
Pour arrêter ou mettre en marche une application automatiquement :
1. Le commutateur de rampe automatique/manuel doit être sur la
position « Auto ».
◄Automatique : l'icône de la barre d'état deviendra verte
2. Le commutateur principal et les commutateurs de tronçon doivent
être sur la position « marche ».
REMARQUE : L'application peut être contrôlée manuellement
pendant le mode BoomPilot automatique à l'aide
des commutateurs du boîtier de commutation ou
des commutateurs connectés à l'ISM.
Pro 840GS
®
pour mettre en marche ou
.
.
.
Désactiver
.
Activer
pour mettre en marche ou
lorsque le GNSS
.
81
98-05273-FR R9
